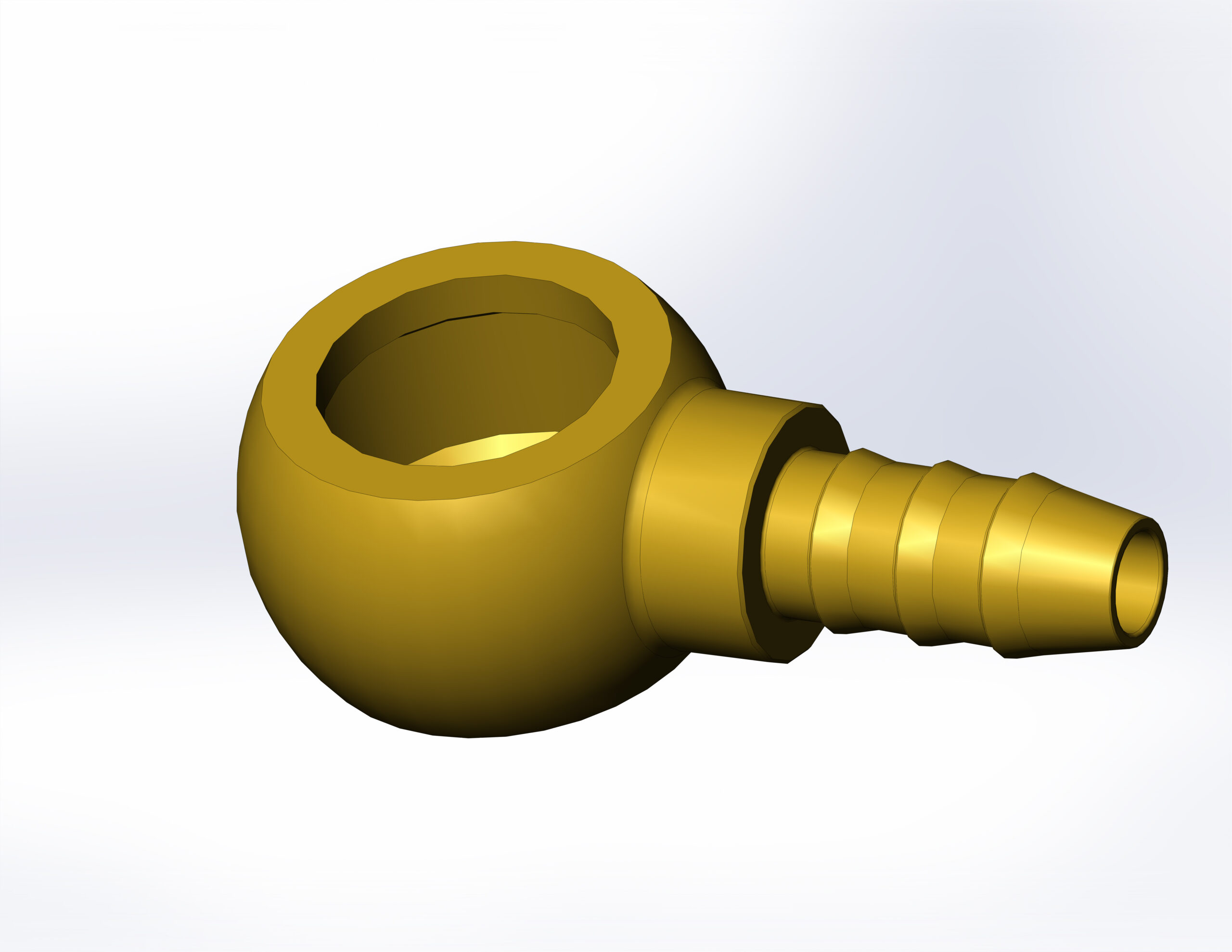

Топливный штуцер под болт М16 и шланг d=10мм

3D модель топливного штуцера выполнена по размерам взятым с детали. Данный штуцер применяется с специальным болтом в топливных системах ДВС. Резьба болта М16; внутренний диаметр топливного шланга 10мм. Данный штуцер применяется на фильтре грубой очистки топлива PL270.

Состав: Модель одной деталью

Софт: SolidWorks 2016

Файлы:
Топливный штуцер под болт М16 и шланг d=10мм.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

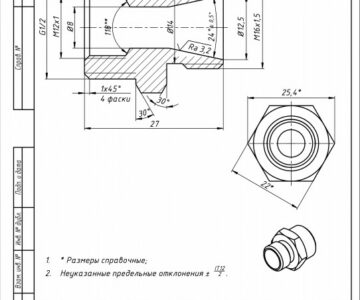

Чертёж штуцера под фитинг DK(L)
Рейтинг: 20
Софт: Autodesk Inventor 2011
Состав: Чертёж
2
12
313
9952
Чертёж штуцера под фитинг DK(L)

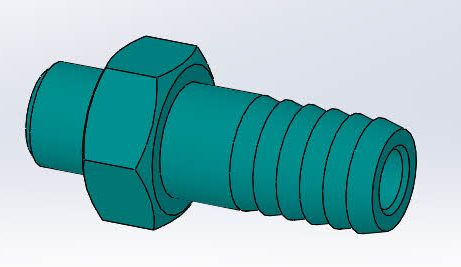

Штуцер G1/2 (наружная) - "елочка" под шланг д.20 внутренний
