Жидкостной ракетный двигатель

Омский государственный технический университет
Кафедра "Авиа- и ракетостроение"

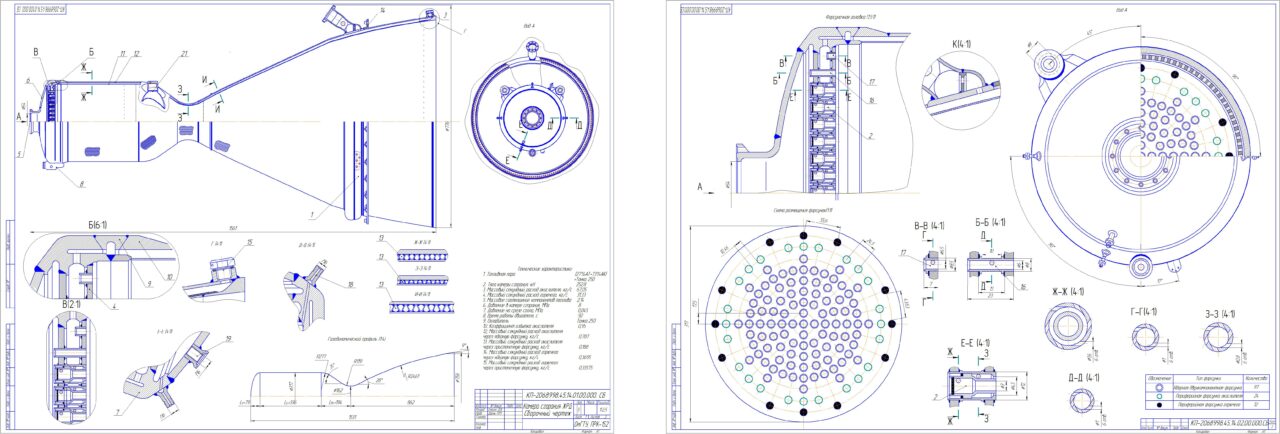

В данной работе представлен чертёж ракетного двигателя РД-219, его геометрические размеры

Технические характеристики:
1. Топливная пара (27%АТ+73%АК)
+Тонка 250
2. Тяга камеры сгорания, кН 252,8
3. Массовый секундный расход окислителя, кг/с 67,05
4. Массовый секундный расход горючего, кг/с 31,33
5. Массовое соотношение компанентов топлива 2,14
6. Давление в камере сгорания, МПа 8
7. Давление на срезе сопла, МПа 0,045
8. Время работы двигателя, с 92
9. Охладитель Тонка 250
10. Коэффициент избытка окислителя 0,95
12. Массовый секундный расход окислителя
через ядерную форсунку, кг/с 0,787
13. Массовый секундный расход окислителя
через пристеночную форсунку, кг/с 0,188
14. Массовый секундный расход горючего
через ядерную форсунку, кг/с 0,3695
15. Массовый секундный расход горючего
через пристеночную форсунку, кг/с 0,33575
