Проектирование форсуночной головки камеры сгорания жидкостного ракетного двигателя с тягой 200 кН

Омские технический университет
кафедра авиа и ракетостроения
курсовой проект по дисциплине "Теория и расчёт жидкостного ракетного двигателя"
на тему: проектирование форсуночной головки жидкостного ракетного двигателя с тягой 200 кН
Омск 2024

Курсовая работа на тему «Проектирование форсуночной головки камеры сгорания жидкостного ракетного двигателя с тягой 200 кН» состоит из пояснительной записки и 3D модели двигателя.
Пояснительная записка включает в себя расчет коэффициента избытка окислителя; тепловой расчет камеры сгорания; профилирования газодинамического профиля, расчёт форсунок и компоновку форсуночной головки.
Записка состоит из 40 страниц, включающих 20 рисунков, 17 таблиц, приложения А, приложения Б и приложения В выполненных на формате А3
Во введение описываются основные параметры двигателя, поставленные задачи. В основном разделе произведён расчёт параметров проектируемого двигателя: определён коэффициент избытка окислителя, произведён тепловой расчёт, расчёт габаритов камеры сгорания, определён потребный объём камеры сгорания, определены потребные запасы топлива, определена и рассчитана схема охлаждения камеры сгорания, произведена компоновка форсуночной головки, расчёт двухкомпонентной форсунке с внешним смешивания, расчёт однокомпонентной форсунки горючего и окислителя, составлена 3D модель проектируемого двигателя.

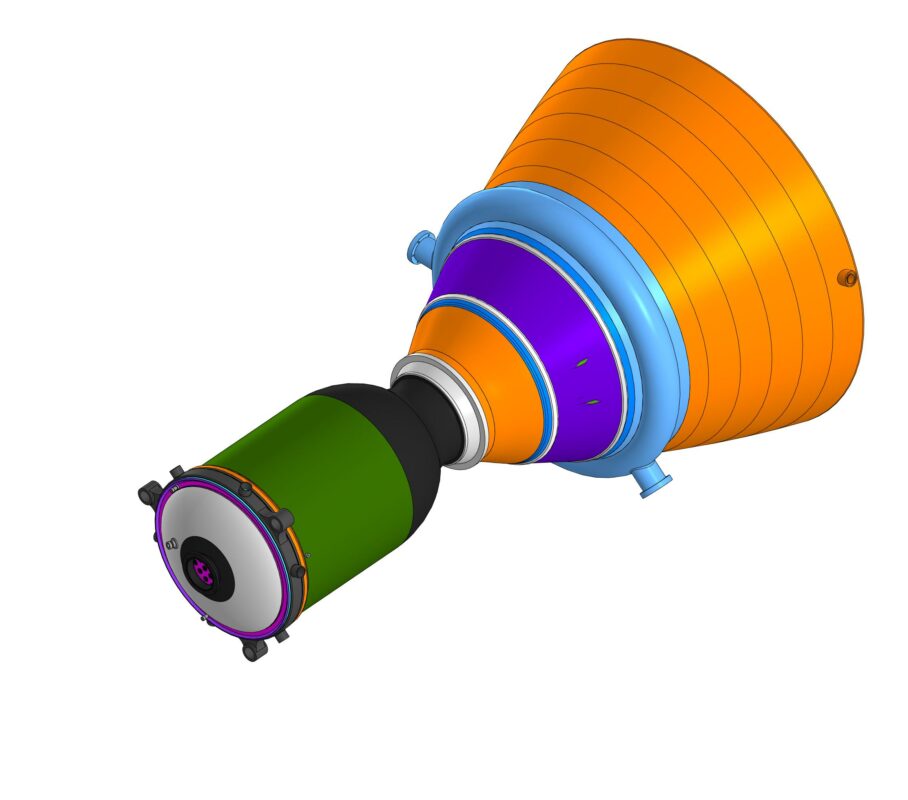

Графическая часть выполнена в виде 3D модели проектируемого двигателя.

В качестве прототипа взят жидкостный ракетный двигатель РД-119.
Исходная топливная пара АТ+Гидразин;
Количество камер сгорания 1;
Давление в камере сгорания 6 МПа;
Давление на срезе сопла 0.02 МПа;
Время работы двигательной установке 197 с.

СОДЕРЖАНИЕ
ВВЕДЕНИЕ 1
1 Расчёт коэффициента избытка окислителя 2
2 Тепловой расчёт камеры сгорания 7
3 Определение потребного объёма камеры сгорания 13
4 Расчёт продольных размеров камеры сгорания 15
5 Профилирования входа в сопло методом двух дуг 17
6 Профилирования сопла методом двух дуг 18
7 Расчёт межрубашечного зазора 20
8 Расчёт форсуночной головки камеры сгорания 27
ЗАКЛЮЧЕНИЕ 36
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 37
ПРИЛОЖЕНИЕ А 38
ПРИЛОЖЕНИЕ Б 39
ПРИЛОЖЕНИЕ В 40
