Проектирование жидкостного ракетного двигателя с пустотной тягой 203 кН

Московский Государственный Технический Университет имени Н.Э.Баумана
Кафедра ракет-носителей и космических аппаратов
Курсовой на тему: "Проектирование жидкостного ракетного двигателя с пустотной тягой 203 кН"
Москва 2015

В данном проекте рассматривается проектирование ЖРД 2 ступени для ракеты с АТ и НДМГ, максимальной дальностью 6000км и полезной нагрузкой 600кг.

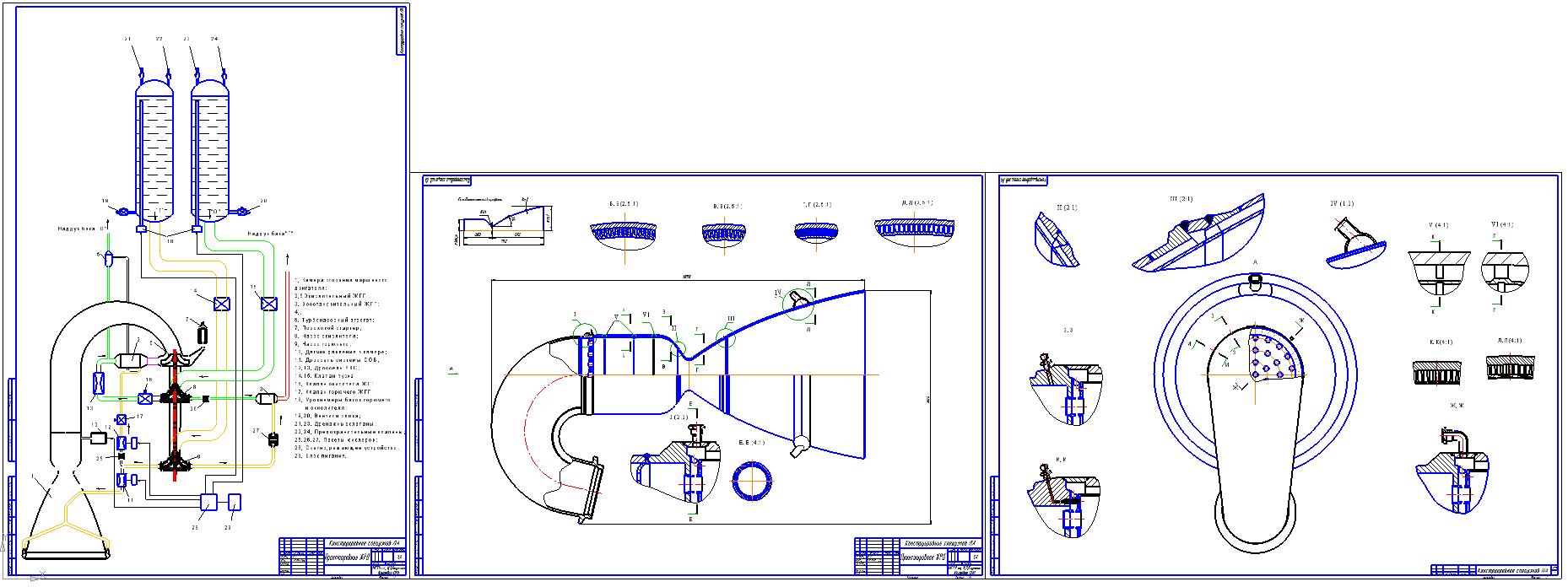

Графическая часть содержит пневмо-гидросистему и чертёж двигательной установки.
Курсовой прект содержит 3 листа А1, 21 страницу пояснительной записки.
Техническая характеристика:
схема двигательной установки - закрытая,
тип газогенератора - жидкостной,
система подачи - ТНА,
топливо двигательной установки - АТ+НДМГ,
температура в камере сгорания газогенератора - 1000К
давление в камере сгорания ДУ - 20 МПа,
давление на срезе сопла - 0,06МПа.

Состав: Пневмо-гидросистема, двигательная установка, ПЗ Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Транспорт / Космические системы и ракетостроение / Проектирование жидкостного ракетного двигателя с пустотной тягой 203 кН

Kursovaya_DU.docx
КурсовойЖРД.cdw
