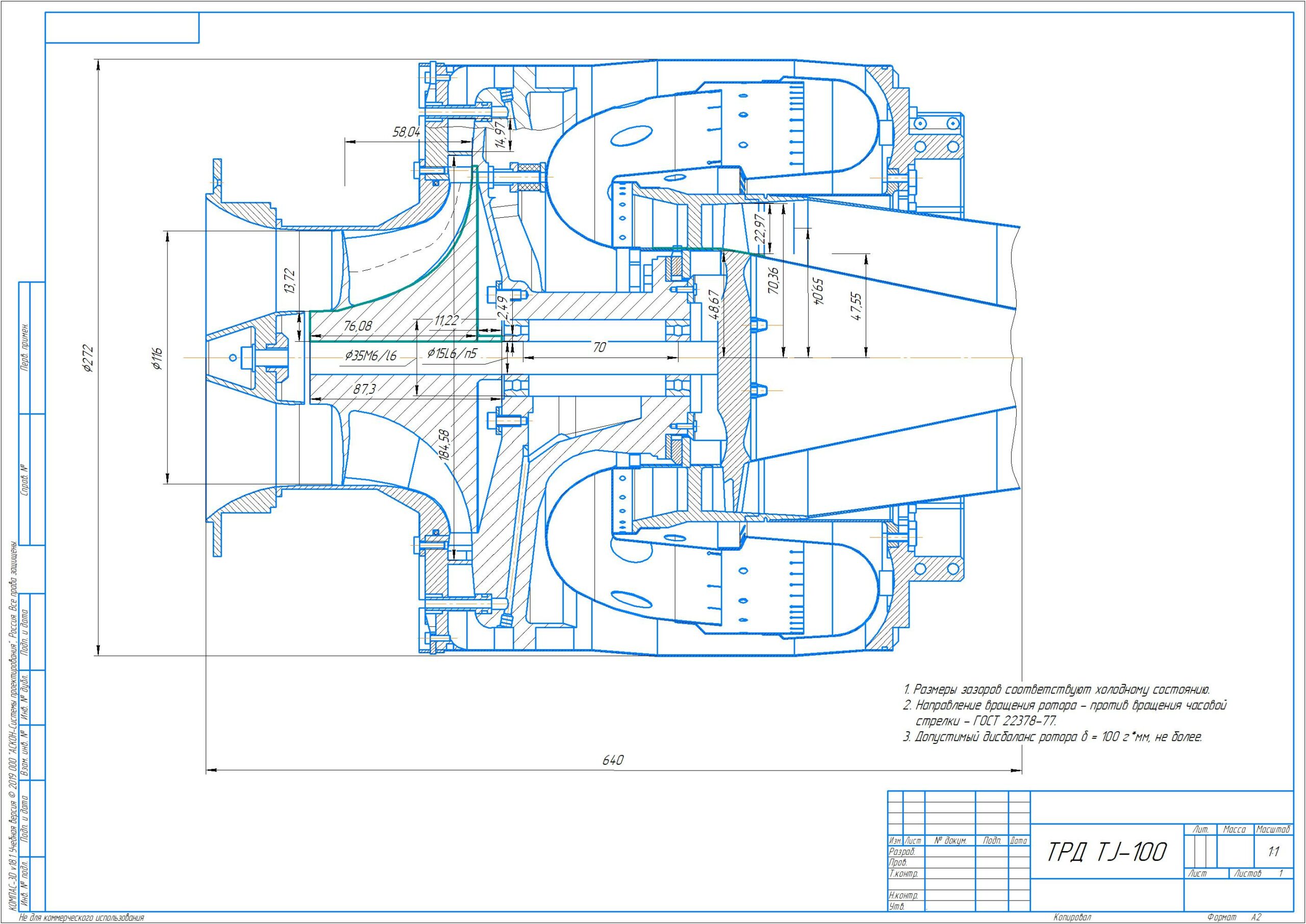

Чертеж ТРД TJ-100
Уфимский Государственный Авиационный Технический Университет
Исходные данные Двигатель TJ-100. Двигатель является одновальным газотурбинным воздушно-реактивным двигателем с одноступенчатым центробежным компрессором, кольцевой камерой сгорания, одноступенчатой осевой турбиной и выхлопным (реактивным) соплом. Ротор двигателя установлен в 2-х шариковых подшипниках, смазываемых маслом под давлением. Во входной части компрессора установлен бесщеточный стартер-генератор, позволяющий произвести запуск от внешней сети, а также генерировать энергию во время работы двигателя. Двигатель состоит из следующих отдельных монтажных блоков: - собственно двигатель; - коробка зажигания; - кабель свечи зажигания; - электромагнитный топливный стоп-клапан.
Состав: Вид общий (ВО)
Софт: КОМПАС-3D 18
