Малогабаритный ТРД С-2М

1661

200

Малогабаритный турбореактивный двигатель С-2М является модернизированной версией однотипного изделия (см. в работах автора). При сохранении заданных технических характеристик уменьшилась масса двигателя на 1 кг, повысилась его надежность и технологичность. Существенного улучшения эксплуатационных характеристик удалось добиться за счет применения новых технических решений, материалов и перерасчета аэродинамики проточной части двигателя. Масса ТРД уменьшена благодаря применению блисков из титановых сплавов в конструкции компрессора и турбины, перепроектированных узлов опор ротора турбокомпрессора. Надежность ТРД увеличена за счет перерасчета "решетки профилей" компрессора и турбины, а также применения термостойких эмалей для защиты кожухов камеры сгорания.

3D Модели Малогабаритный турбореактивный двигатель ТРД С-2М турбореактивный Турбореактивный двигатель

Автор

Степан

Дата

23.03.2017

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D 13 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

С-2М
- ТУРБИНА
  - РК турбины
    - РК турбины.m3d
  - СА турбины
    - СА.m3d
- ДОКУМЕНТЫ ПО РАСЧЕТУ С-2
  - Конкретная техника.doc
  - Raschet_centrobezhnogo_kompressora_i_turbiny.doc
  - МУ по теории АД для ЗФ,вар.2.doc
  - матлаб.docx
  - Шулекин - исп..doc
  - ГАЗОДИНАМИЧЕСКИЙ РАСЧЕТ С-2
    - ГАЗОДИНАМИЧЕСКИЙ РАСЧЕТ КОМПРЕССОРОВ.pdf
    - ОБОЗНАЧЕНИЯ.png
    - Газодинамический расчет ТРД №2( вариант 1).docx
    - Исходные данные к выполнению газодинамического расчета ТРД №2.docx
    - Схема ТРД.png
    - 978-5-7996-1102-6_2014.pdf
    - desktop.ini
    - компрессор.xlsx
  - Основные размеры воздушного тракта проектируемого ТРД _ Длина между сечениями не дана.jpg
- СОПЛО
  - Сопло.m3d
  - Сопло С-2.cdw
- ПРЕДВАРИТЕЛЬНЫЕ СБОРКИ
  - ТРД С-2М.cdw
  - С-2М.a3d
  - С-2М (СУ).a3d
- КРЕПЕЖ
  - Винт 3.a3d
  - Стяжная гайка.a3d
  - Гайка 2.a3d
  - Винт 1.a3d
  - Гайка.a3d
  - Винт 2.a3d
- УСЛОВНОСТИ
  - Условный ротор компрессора
    - Условный ротор компрессора.m3d
    - Условный ротор компрессора ТРД№2 _ 4 ступени. шаг НА всех ступеней одинаковый.cdw
  - Основные размеры воздушного тракта проектируемого ТРД _ Длина между сечениями не дана.cdw
  - Основные размеры воздушного тракта проектируемого ТРД _ Длина между сечениями не дана.jpg
- ФОРСУНКИ
  - Трубка форсунки.m3d
  - Форсунка.m3d
- КАМЕРА СГОРАНИЯ
  - Фронтовая шайба.m3d
  - Внешний кожух КС.m3d
  - Внутренний кожух КС.m3d
  - Кожух вала.m3d
  - Фронтовая шайба КС С-2.cdw
- ИЗОБРАЖЕНИЯ
  - Сопло.jpg
  - Передняя опора ротора.jpg
  - С-2М (СУ) в разрезе 2.jpg
  - НА 3-й ступени.jpg
  - С-2М (СУ) вид спереди.jpg
  - С-2М (СУ) вид сзади.jpg
  - С-2М вид спереди.jpg
  - С-2М вид сбоку.jpg
  - Внешний кожух КС.jpg
  - С-2М в разрезе1.jpg
  - Средняя опора ротора.jpg
  - Вставка РК.jpg
  - С-2М внешний вид.jpg
  - НА 4-й ступени.jpg
  - Внутренний кожух КС.jpg
  - Трубка форсунки.jpg
  - РК турбины.jpg
  - С-2М вид сзади.jpg
  - РК 2-й ступени.jpg
  - НА 1-й ступени.jpg
  - Подшипник вала ТРД С-2 (3 опоры).jpg
  - РК 1-й ступени.jpg
  - С-2М (СУ).png
  - РК 3-й ступени.jpg
  - Вал.jpg
  - С-2М (СУ) вид сбоку.jpg
  - С-2М (СУ).jpg
  - НА 2-й ступени.jpg
  - С-2М (СУ) в разрезе 1.jpg
  - Кожух вала.jpg
  - Корпус компрессора.jpg
  - РК 4-й ступени.jpg
  - С-2М в разрезе 2.jpg
  - Фронтовая шайба.jpg
  - ТРД С-2М чертеж общего вида.jpg

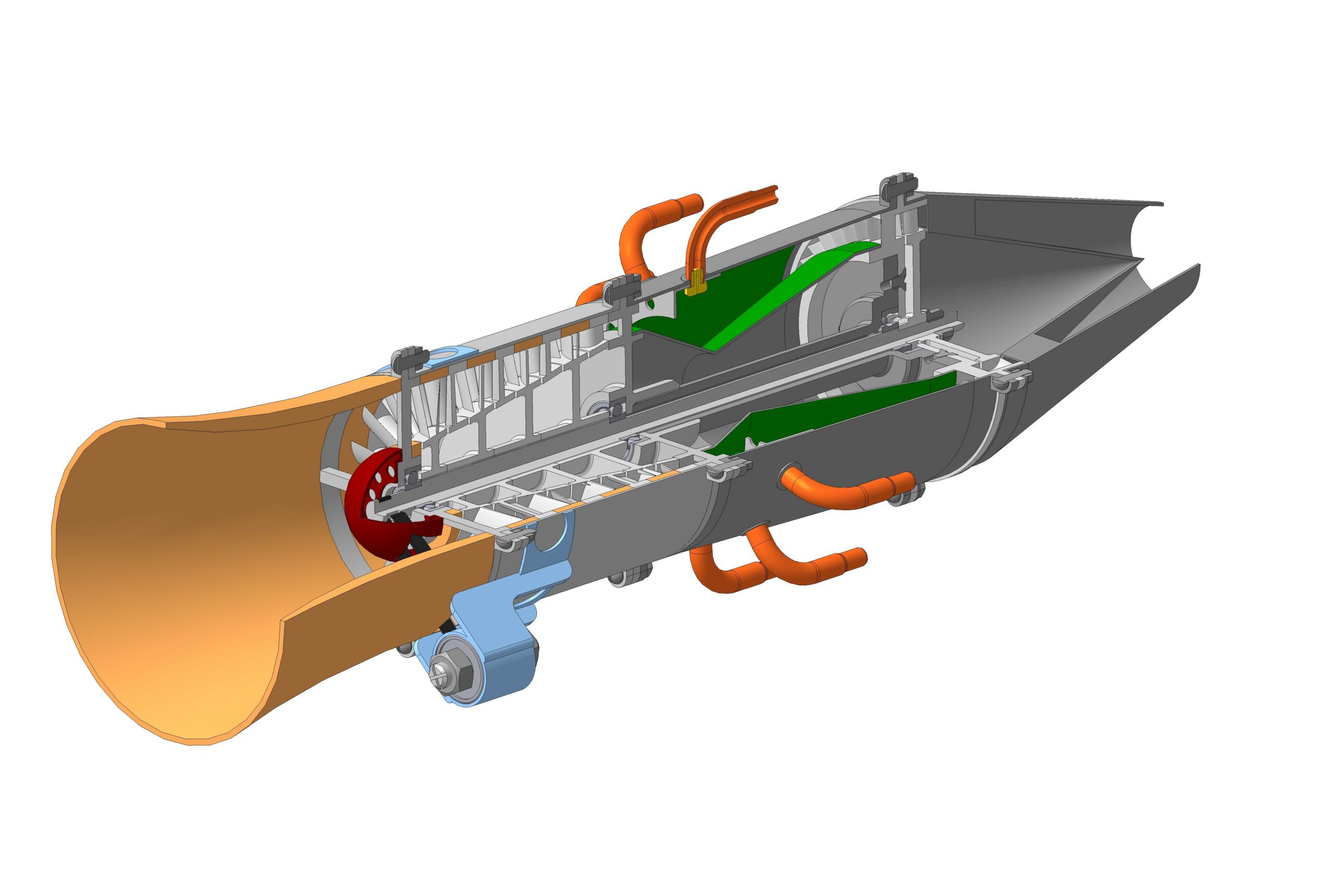

  - С-2М (СУ) в разрезе 5.jpg
  - СА.jpg
  - Форсунка.jpg
- КОМПРЕССОР
  - 1.Подшипники
    - Подшипник вала.a3d
    - Подшипник вала ТРД№2.cdw
  - 2.Крышки подшипников
    - Крышка 2
      - Крышка 2.m3d
      - Крышка №2 подшипника вала ТРД№2.cdw
    - Крышка 1
      - Крышка №1 подшипника вала ТРД№2.cdw
      - Вставка крышки №1 подшипника вала ТРД№2.cdw
      - Крышка1.m3d
      - Вставка крышки 1.m3d
  - 5.РК
    - 2
      - РК 2-й ступени.m3d
      - РК 2-й ступени ТРД№2 _ 26 пазов под лопатки.cdw
    - 3
      - РК 3-й ступени ТРД№2 _ 30 пазов под лопатки.cdw
      - РК 3-й ступени.m3d
    - 4
      - РК 4-й ступени ТРД№2 _ 35 пазов под лопатки.cdw
      - РК 4-й ступени.m3d
    - 1
      - РК 1-й ступени.m3d
      - РК 1-й ступени ТРД№2 _ 22 паза под лопатки.cdw
  - 3.Корпус компрессора
    - Корпус компрессора ТРД№2.cdw
    - Корпус компрессора.m3d
  - 6.НА
    - 2
      - НА 2-й ступени.m3d
      - НА 2-й ступени ТРД№2 _ 46 пазов под лопатки.cdw
    - 3
      - НА 3-й ступени.m3d
      - НА 3-й ступени ТРД№2 _ 46 пазов под лопатки.cdw
    - 4
      - НА 4-й ступени.m3d
      - НА 4-й ступени ТРД№2 _ 46 пазов под лопатки.cdw
    - 1
      - НА 1-й ступени ТРД№2 _ 46 пазов под лопатки.cdw
      - НА 1-й ступени.m3d
  - 4.Вставки компрессора
    - Вставка РК.m3d
    - Вставка РК ТРД№2.cdw
  - 7.Вал
    - Вал.m3d
    - Вал С-2.cdw
- desktop.ini
- ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ( к БПЛА)
  - Ремень передачи.m3d
  - Газовый балон.m3d
  - редукторная коробка
    - подшипник.a3d
    - редукторная коробка.a3d
    - корпус.m3d
    - гайка вала.a3d
    - вал.m3d
    - крепление.m3d
  - воздухозаборник внешний.m3d
  - воздухозаборник.m3d
  - Кок двигателя.m3d
  - корпус С-2.m3d
