Малогабаритный турбореактивный двигатель

173

2197

200

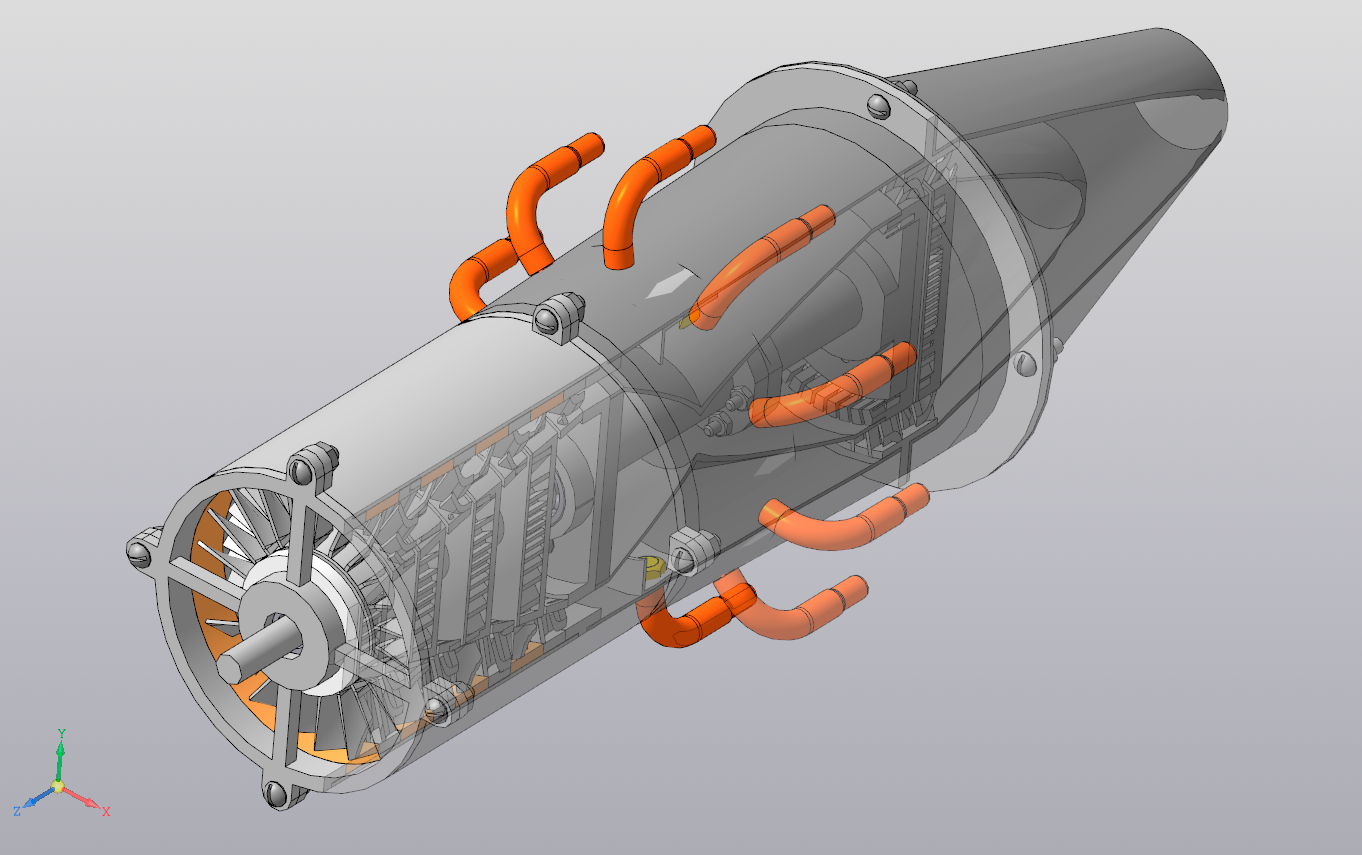

3D модель Малогабаритный турбореактивный двигатель

Взлетная тяга - 0,5кН, суммарная степень повышения давления в компрессоре - 7, температура газа перед турбиной - 1273К, расход воздуха на взлетном режиме - 0,55кг/с, расход топлива на взлетном режиме - 34,5кг/ч, максимальная частота вращения ротора - 99752,97об/мин. Схема двигателя: 4 ступени компрессора, кольцевая камера сгорания, 1 ступень турбины, дозвуковое реактивное сопло. Двигатель работает на газовом топливе (пропан, изобутан). Габариты: длина - 346мм, максимальный диаметр по корпусу - 108мм.

3D Модели турбореактивный

Автор

Степан

Дата

02.04.2016

Язык

Русский

Состав

3D Сборка
