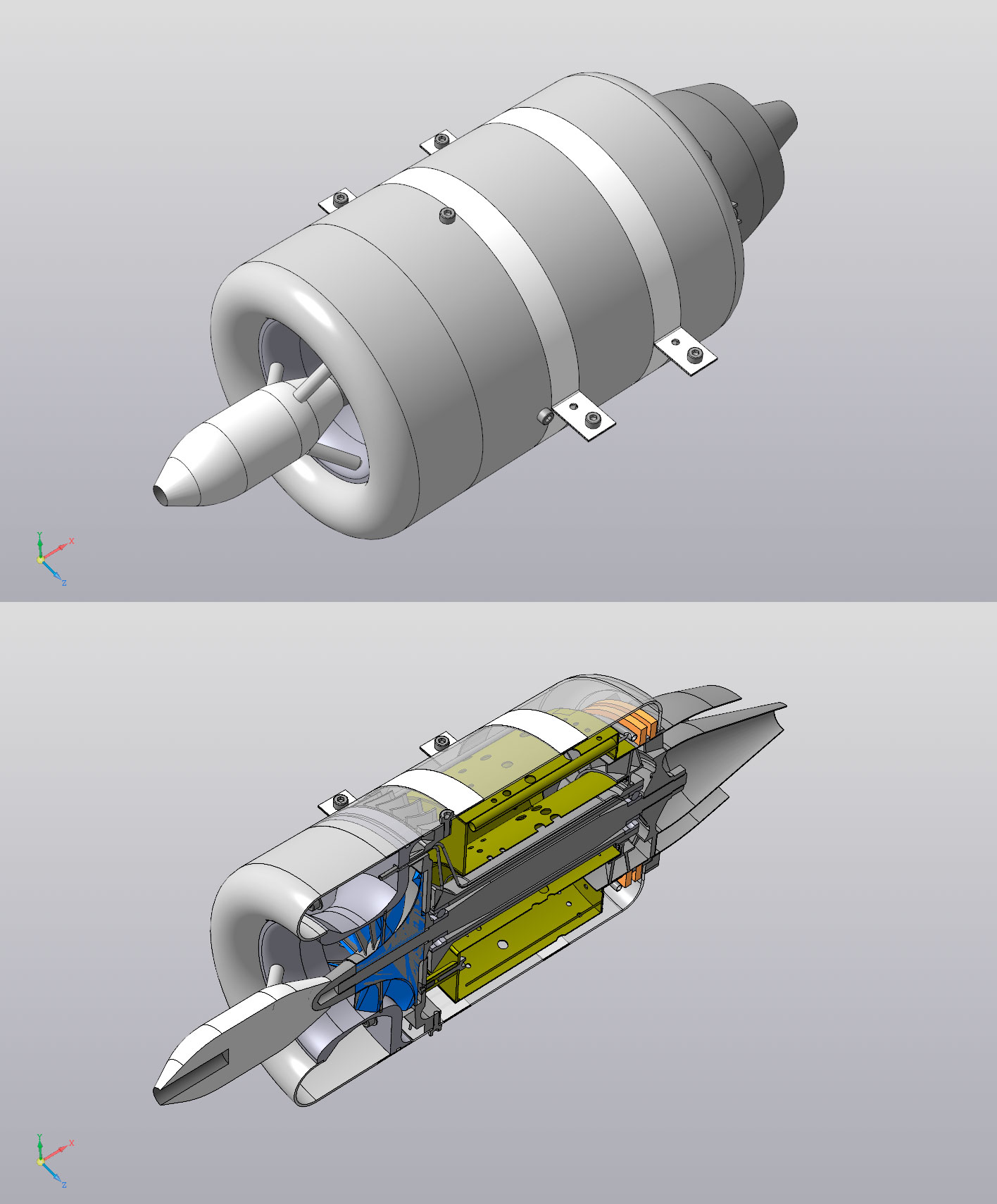

Данный проект включает в себя 3D-модель малоразмерного двигателя JF-120, применяемого на БПЛА и в авиамоделизме. Модель структурно состоит из вала, корпуса, центробежного компрессора и центростремительной турбины, противоточной ОКС, суж. сопла, а также вспомогательных фрагментов (такие как ВУ, "улитка" ЦБК и др)
- Главная -
- Чертежи -
- Машиностроение и механика -
- Двигатели -
- Реактивные двигатели -
- Малоразмерный авиационный двигатель JF-120
Малоразмерный авиационный двигатель JF-120
8
778
16
0
100
Еще чертежи и проекты по этой теме:
Автор
qweqeqeqe
Дата
03.11.2021
Язык
Русский
Состав
3D Сборка (в составе имеющая все основные и вспомогательные части модели отдельными файлами)
Софт
КОМПАС-3D 15
Как открыть?
Содержимое архива
-
3D JF120 Eagle
-
-
Хомут.m3d
-
Стойка стартера.m3d
-
JF 120 Eagle.a3d
-
Трубка испарительная.m3d
-
Сопло.a3d
-
Кок.m3d
-
Задняя стенка ЖТ.m3d
-
Диффузор.m3d
-
Корпус ротора.m3d
-
Передняя стенка ЖТ.m3d
-
Фланец сопла внешний.m3d
-
Втулка подшипников.m3d
-
Прокладка.m3d
-
Коллектор смазки подшипников.m3d
-
kolesxto.m3d
-
Корпус задний.m3d
-
Опора коллектора.m3d
-
Компрессор.m3d
-
Центральное тело.m3d
-
Прижим.m3d
-
Фланец сопла внутренний.m3d
-
Турбина.m3d
-
Втулка.m3d
-
Наружняя стенка ЖТ.m3d
-
Обтекатель.m3d
-
СА турбины.m3d
-
Деталь.m3d
-
Топливный коллектор.m3d
-
Внутренняя стенка ЖТ.m3d
-
Стойка сопла.m3d
-
Вал.m3d
-
Входное устройство.m3d
-
Корпус передний.m3d
-
Винт М3.m3d
-
Наружняя стенка сопла.m3d
-
Корпус ротора.a3d
-
Деталь в кс.m3d
-
Стартер.m3d
-
Ротор турбины.a3d
-
Коллектор для запуска КС.m3d
-
Скоба коллектора смазки.m3d
-
Камера сгорания.a3d
-
