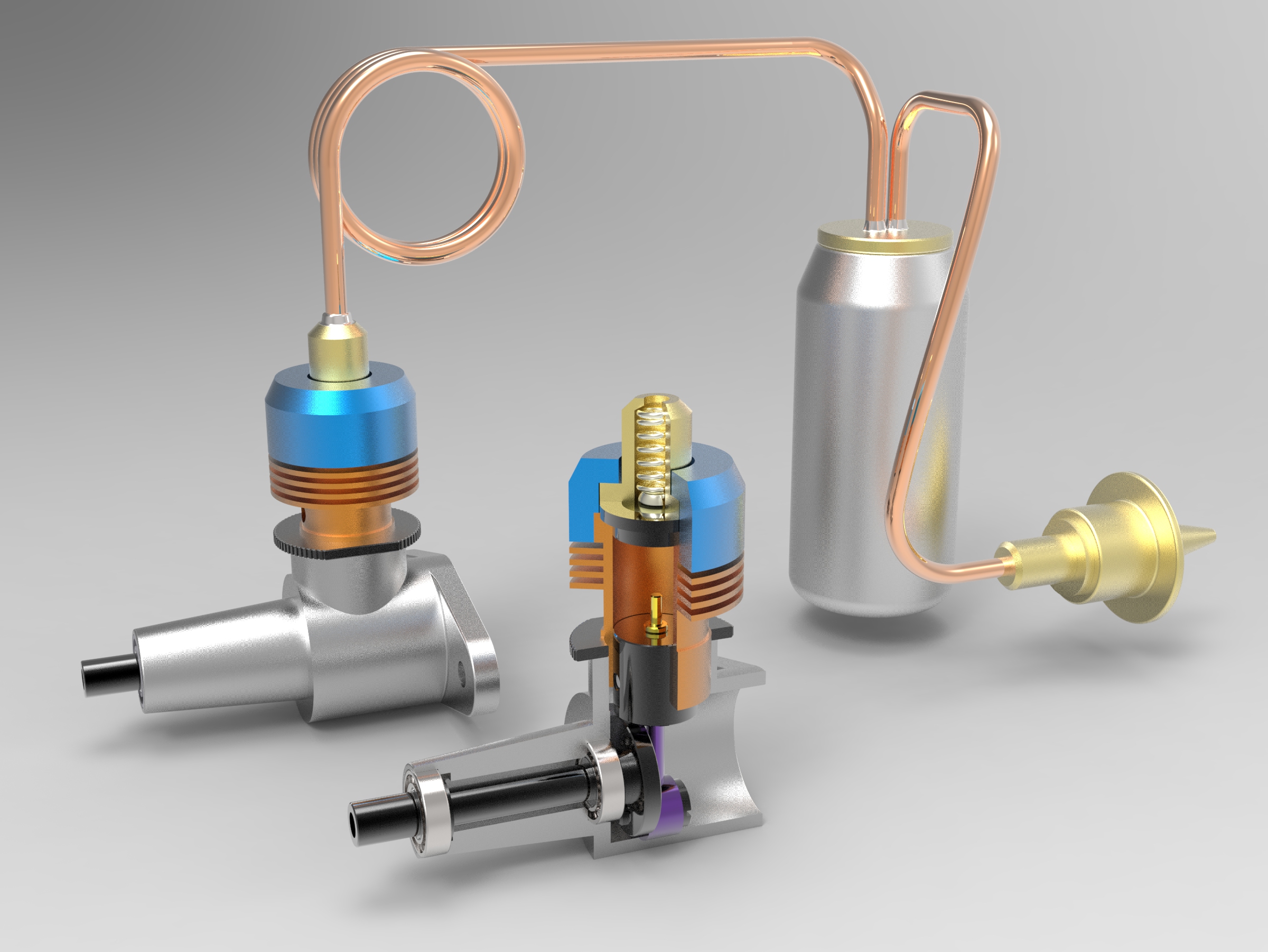

Микродвигатель на CO2

Рабочий объем двигателя 0,27 см3. С воздушным винтом Ø 180 мм он развивает 1900—2100 об/мин.
За основу взят двигатель из «Моделист-конструктор», 1980, №11.

Состав: 3D Сборка, Детали, Чертежи деталей.

Софт: КОМПАС-3D 16 SP1

Файлы:

Корпус пружины.m3d

Крышка бака.m3d

Прокладка клапана _ К0.02.cdw

Корпус пружины _ С0.04.cdw

Клапан_СБ.spw

Бак.m3d

Бак _ Б0.01.cdw

Цилиндр.m3d

Мотор_Сборочный_чертеж.cdw

Шатун.m3d

Прокладка клапана.m3d

Палец кривошипа.m3d

Шатун _ С0.11.cdw

Прокладка _ С0.07.cdw

Поршневой палец.m3d

Шток.m3d

Прокладка.m3d

Бак _Сборочный_чертеж.cdw

Сборка.a3d

Поршневой палец _ С0.15.cdw

Трубка цилиндра.m3d

Цилиндр _ С0.02.cdw

Гайка фиксирующая _ С0.05.cdw

Шарик.m3d

Шарик клапана.m3d

Пружина клапана.cdw

Крышка бака _ Б0.02.cdw

Палец кривошипа _ С0.12.cdw

Гайка фиксирующая.m3d

Головка цилиндра _ С0.03.cdw

Вал.m3d

Крышка цилиндра.m3d

Бак_СБ.a3d

Корпус клапана _ К0.01.cdw

Вал _ С0.10.cdw

Картер.m3d

Шток _ С0.14.cdw

со2м_с.a3d

Клапан_Сборочный_чертеж.cdw

Поршень.m3d

Корпус клапана.m3d

со2м_с.spw

Картер.cdw

Пружина Клапана.m3d

Пружина.m3d

Поршень _ С0.13.cdw

Бак _ Б0.01 СБ.spw

Крпус пружины клапана.m3d

Корпус пружины клапана _ К0.04.cdw

Крышка цилиндра _ С0.06.cdw

Головка цилиндра.m3d

Пружина _ С0.09.cdw

Клапан_СБ.a3d
