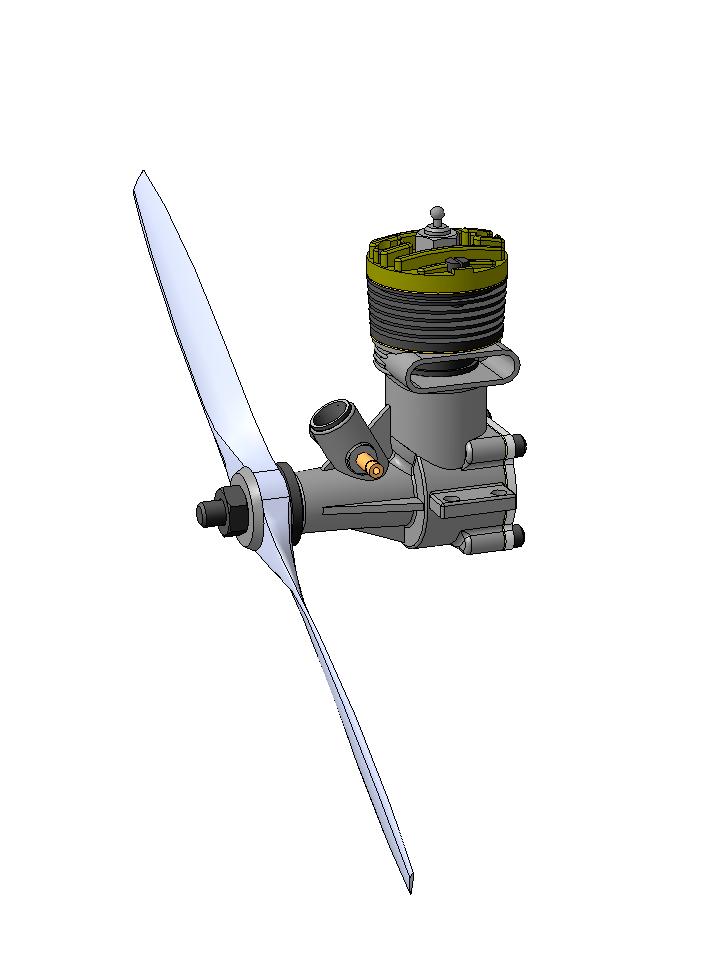

Микродвигатель "ТОРПЕДО-15"

Модель, сборочный чертеж и спецификация микродвигателя серии "ТОРПЕДО". Двигатель объемом до 2,5 куб. см, имеет повышенную мощность, применяется на таймерных и кордовых скоростных и пилотажных моделях, а также на моделях командных гонок.
Основный данные двигателя:
Ход поршня, мм - 14;
Диаметр поршня, мм - 14,75;
Рабочий объем, см3, - 2,39;
Вес двигателя, гр - 95;
Макс. мощность, кВ т- 0,31.

Состав: 3D сборка, модели всех деталей, сборочный чертеж, спецификация Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Двигатели / Микродвигатель "ТОРПЕДО-15"

Детали\Вал.m3d
Детали\Винт крепления головки.m3d
Детали\Винт крепления картера.m3d
Детали\Винт крепления цилиндра.m3d
Детали\Втулка картера.m3d
Детали\Втулка-дроссель.m3d
Детали\Гайка.m3d
Детали\Головка иглы.m3d
Детали\Головка цилиндра.m3d
Детали\Жиклер.m3d
Детали\Игла.m3d
Детали\Картер.m3d
Детали\Крышка картера.m3d
Детали\Микродвигатель ТОРПЕДО-15.a3d
Детали\Палец поршня.m3d
Детали\Поршень.m3d
Детали\Прокладка головки.m3d
Детали\Прокладка крышки картера.m3d
Детали\Прокладка.m3d
Детали\Пропеллер.m3d
Детали\Цилиндр.m3d
Детали\Шайба упорная.m3d
Детали\Шайба.m3d
Детали\Шатун.m3d
Микродвигатель ТОРПЕДО-15.pdf
Микродвигатель ТОРПЕДО-15Спецификация.pdf
Микродвигатель ТОРПЕДО-15.cdw
Микродвигатель ТОРПЕДО-15Спецификация.cdw
Детали
