Муфта вертикальной передачи дизельного двигателя 2Д100

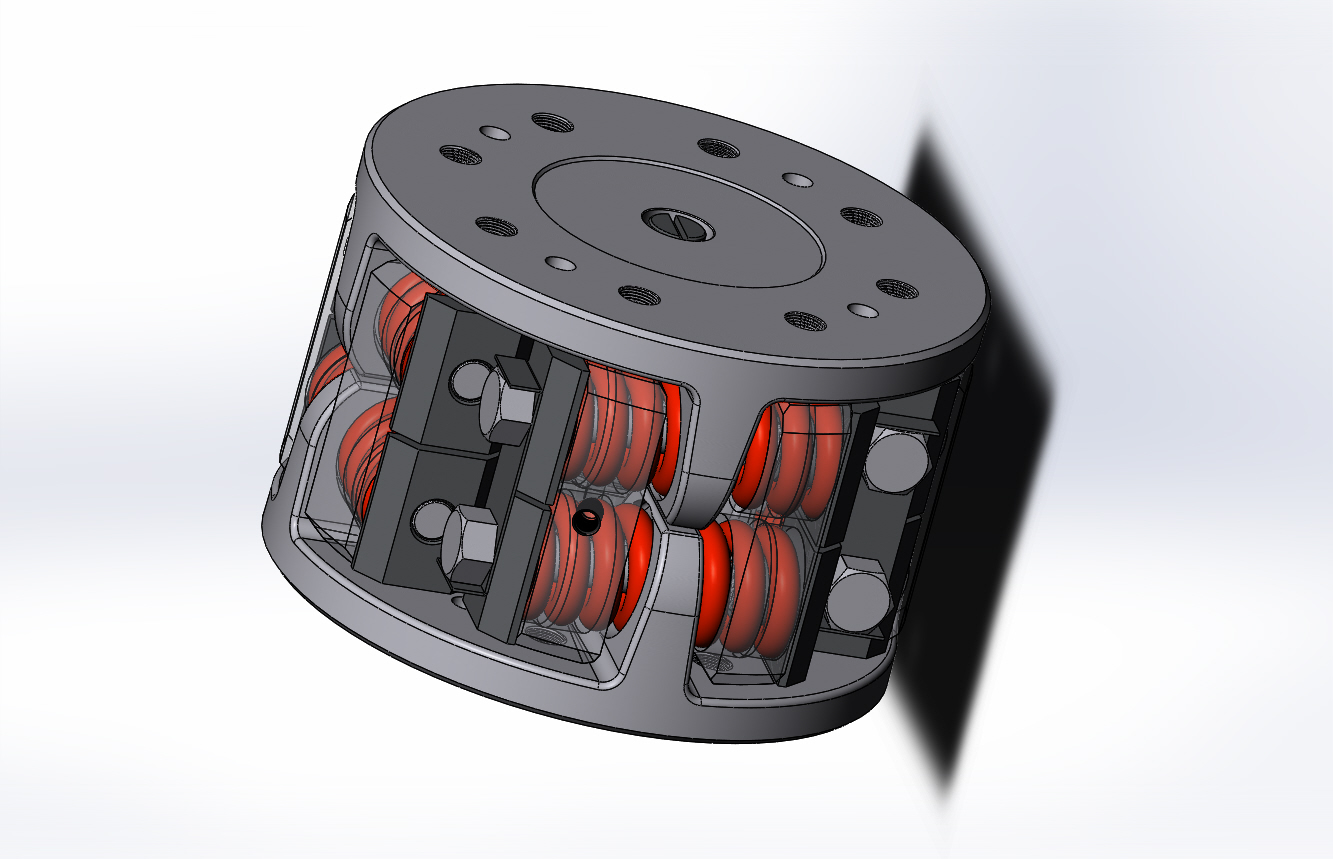

Муфта состоит из нижнего и верхнего фланцев, крестовины, шестнадцати пружин, втулок и, пяты, упорных щек, болтов и других мелких деталей. Вращение передается от верхнего фланца через верхний ряд пружин к крестовине, а от крестовины через нижние пружины нижнему фланцу муфты.

Состав: 3D Сборка

Софт: SolidWorks 2018

Файлы:
Крестовина.SLDPRT
Фланец со втулкой/
Фланец со втулкой/Фланец со втулкой.SLDASM
Фланец со втулкой/Винт М6 х 10.SLDPRT
Фланец со втулкой/Втулка.SLDPRT
Фланец со втулкой/Фланец.SLDPRT
Пята.SLDPRT
Сборка муфта.SLDASM
Щека.SLDPRT
Гайка 1М20.SLDPRT
Шайба замковая.SLDPRT
Шплинт 4х40.SLDASM
Фланец 2.SLDPRT
Втулка 2.SLDPRT
Кольцо упорное.SLDPRT
Щека 2.SLDPRT
Трубка проставочная.SLDPRT
Винт М8 х 15.SLDPRT
Пружина.SLDPRT
Болт.SLDPRT
Болт 2.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
