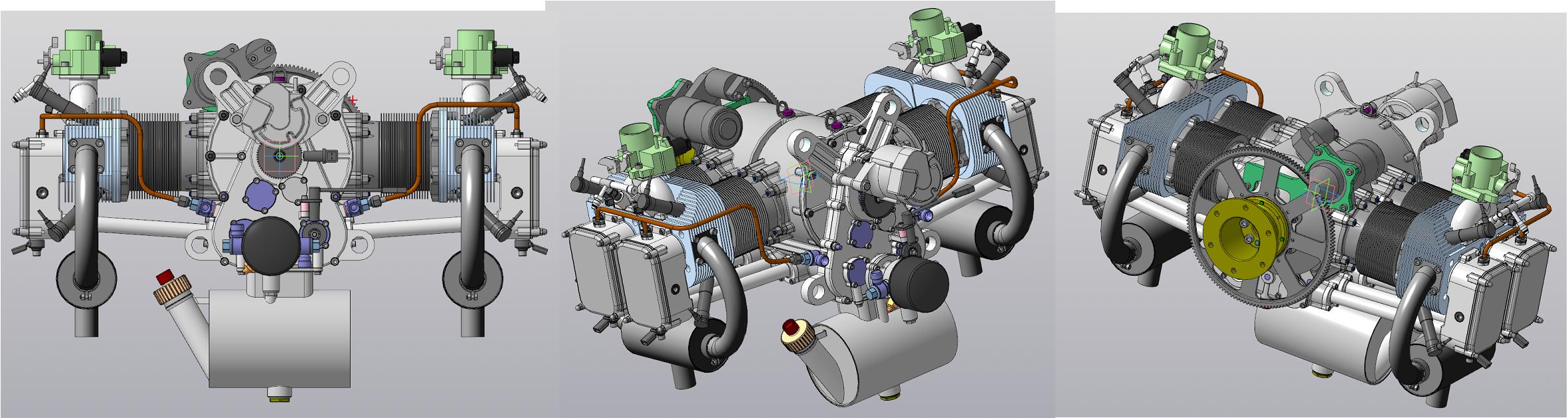

Габаритная 3D-модель авиационного двигателя воздушного охлаждения, без редукторный, с распределённым впрыском, укомплектован серийно выпускаемыми автомобильными агрегатами и запасными частями. Расчётная мощность двигателя 110 л.с. при 2800 об/мин, рабочий объём -3,664 л, сухой вес 98,7 кг. Двигатель проектировался как аналог бельгийского двигателя "UL-Power".
Двигатель может быть использован в АОН (Авиации общего назначения), также для ударно-разведывательных БПЛА после доработки связанной с установкой системы наддува.
Модель предназначена для ознакомления с возможным вариантом выполнения конструкции двигателя. По 3D-моделям может быть выполнена конструкторская документация, если это кому-то захочется. Я уже в возрасте, дальше дело молодых.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Двигатели -
- Оппозитный 4-х цилиндровый авиационный двигатель 4Ч10,8х10
Оппозитный 4-х цилиндровый авиационный двигатель 4Ч10,8х10
3
17
781
2
2
1 000
Сообщить о проблеме
Автор
Алексей Костенко
Дата
08.01.2023
Язык
Русский
Состав
3D Сборка (в дереве построения есть несколько предупреждений)
Софт
КОМПАС-3D 20
Как открыть?
Отзывов пока нет
Содержимое архива
-
21-1007020-Б Пружина поджатая 46.m3d
-
66.m3d
-
Imported.m3d
-
Блок впуска левый СБ.a3d
-
Блок впуска правый СБ.a3d
-
Бобышка поддона.m3d
-
Болванка центральной опоры.m3d
-
Болт-фиксатор.m3d
-
Болт передней опоры.m3d
-
Болт стопорный.m3d
-
Бугель верхний задний.m3d
-
Бугель верхний передний.m3d
-
Бугель верхний средний.m3d
-
Бугель нижний задний.m3d
-
Бугель нижний передний.m3d
-
Бугель нижний средний.m3d
-
Бугель передний верхний.m3d
-
Бугель передний нижний.m3d
-
Валик масляного насоса.m3d
-
Вал коленчатый.m3d
-
Вал коленчатый литой.m3d
-
Вал коленчатый чугунный.m3d
-
Вал коленчатый шлицевой.m3d
-
Вал кулачковый левый СБ.a3d
-
Вал кулачковый правый СБ.a3d
-
Венец пусковой.m3d
-
Верх центральной опоры.m3d
-
Винт-стопор М6.m3d
-
Винт М8х35.a3d
-
Винт опоры.m3d
-
Вкладыш гидрокомпенсатора.m3d
-
Вкладыш коренной ЗМЗ-24.m3d
-
Вкладыш шатунный.m3d
-
Вкладыш шатунный ЗМЗ-24.m3d
-
Вставка коленвала.m3d
-
Втулка дистанционная 47,5.m3d
-
Втулка дистанционная 73.m3d
-
Втулка дистанционная кронштейна стартера ф24хф10х10 .m3d
-
Втулка задняя коленвала 1.m3d
-
Втулка клапана.m3d
-
Втулка маслобака.m3d
-
Втулка опорная ф13хф8,5х9.m3d
-
Втулка передняя коленвала.m3d
-
Втулка рампы соединительная.m3d
-
Втулка установочная.m3d
-
Втулка установочная головки.m3d
-
Втулка ф13хф6,5ж15.m3d
-
Втулка ф15хф12х10.m3d
-
Втулка ф15хф12х17.m3d
-
Втулка шатуна.m3d
-
Гайка М8х1 фланцевая.m3d
-
Гайка колпачковая.m3d
-
Гайка колпачковая М16х1,5-М14х1,5.m3d
-
Гайка колпачковая М16х1,5.m3d
-
Гайка ниппеля ф8х1.m3d
-
Гайка полумуфты.m3d
-
Гайка полумуфты ведущей.m3d
-
Гайка шатуна.m3d
-
Генератор в сборе.a3d
-
Генератор погрузчика 3.m3d
-
Гидрокомпенсатор 30.m3d
-
Гидрокомпенсатор СБ.a3d
-
Головка 2 в сборе.a3d
-
Головка №3.1 СБ1.a3d
-
Головка №3.1.m3d
-
Головка №3.2 СБ.a3d
-
Головка №3.2.m3d
-
Горловина заливная.m3d
-
Датчик ДПК.m3d
-
Датчик давления масла.m3d
-
Датчик детонации.m3d
-
Датчик положения дроссельной заслонки.m3d
-
Датчик положения распредвала.a3d
-
Датчик фазы.m3d
-
Двигатель СБ.a3d
-
Двигатель СБ11.cdw
-
Диск датчика.m3d
-
Диск датчика распредвала.m3d
-
Дроссель ВАЗ СБ.a3d
-
Заглушка блок-картера.m3d
-
Заглушка коленвала.m3d
-
Заглушка маслобака.m3d
-
Заглушка маслозаборника.m3d
-
Заглушка оси коромысел.m3d
-
Заглушка резонатора.m3d
-
Заглушка ф5х5.m3d
-
Заглушка ф8х5.m3d
-
Заслонка дрос.m3d
-
КШМ и ШПГ СБ.a3d
-
Картер туннельный-деталь.m3d
-
Картер туннельный.m3d
-
Картер туннельный 1.m3d
-
Картер туннельный СБ.a3d
-
Катушка зажигания S22 BOSCH.m3d
-
Клапан впускной.m3d
-
Клапан впускной 21-1007010-6.m3d
-
Клапан впускной доработанный .m3d
-
Клапан выпускной.m3d
-
Клапан выпускной 21-1007015.m3d
-
Клапан выпускной доработанный.m3d
-
Клапан масляного насоса.m3d
-
Кожух штанги.m3d
-
Коленвал СБ.a3d
-
Коленвал литой СБ.a3d
-
Колесо ГРМ ведомое.m3d
-
Колесо ГРМ паразитное.m3d
-
Колесо ведущее генератора.m3d
-
Колесо левого распредвала.m3d
-
Колесо паразитное.m3d
-
Колесо правого распредвала.m3d
-
Коллектор впускной левый.m3d
-
Коллектор впускной правый.m3d
-
Кольцо выжатое ф120хф114.m3d
-
Кольцо компрессионное верхнее.m3d
-
Кольцо компрессионное нижнее.m3d
-
Кольцо маслосъёмное.m3d
-
Кольцо стопорное ф28.m3d
-
Кольцо упорное.m3d
-
Коромысло СБ.a3d
-
Коромысло клапана.m3d
-
Корпус Дрос. заслонки.m3d
-
Корпус коромысел.m3d
-
Корпус коромысел 2.m3d
-
Корпус маслонасоса блочного.m3d
-
Кронштейн генератора.m3d
-
Кронштейн стартера.m3d
-
Крышка КПА.m3d
-
Крышка КПА1.m3d
-
Крышка КПА СБ.a3d
-
Крышка в комплекте.a3d
-
Крышка глухая.m3d
-
Крышка заливной горловины.m3d
-
Крышка клапанов.m3d
-
Крышка маслонасоса.m3d
-
Крышка носка коленвала.m3d
-
Крышка подшипника.m3d
-
Крышка распредвала.m3d
-
Крышка распредвала левая.m3d
-
Крышка распредвала правая.m3d
-
Крышка толкателя.m3d
-
Крышка шатуна.m3d
-
Крышка шатуна усиленная.m3d
-
Кулачковый вал левый 1.m3d
-
Кулачковый вал правый 1.m3d
-
Лимб коленвала .a3d
-
Маслобак СБ1.a3d
-
Маслозаборник СБ.a3d
-
Маслонасос СБ.a3d
-
Маслопровод левый СБ.a3d
-
Маслопровод правый СБ.a3d
-
Муфта заливной горловины.m3d
-
Наконечник штанги.m3d
-
Низ центральной опоры.m3d
-
Ниппель ф8х1.m3d
-
Обечайка маслобака.m3d
-
Обечайка резонатора.m3d
-
Опора задняя СБ.a3d
-
Опора передняя СБ.a3d
-
Опора передняя СБ1.a3d
-
Опора распредвала левая.m3d
-
Опора распредвала правая.m3d
-
Опора распредвала центральная СБ.a3d
-
Опора средняя СБ.a3d
-
Ось коромысел .m3d
-
Ось ролика коромысла.m3d
-
Ось шестерни маслонасоса.m3d
-
Палец поршневой Зил-130 _ Зил-130-1004020.m3d
-
Патрубок выводной.m3d
-
Патрубок выпускной.m3d
-
Патрубок выпускной СБ.a3d
-
Патрубок маслобака.m3d
-
Патрубок поддона.m3d
-
Пластина щупа.m3d
-
Плита переходная маслонасоса.m3d
-
Подкос горловины.m3d
-
Подпятник коромысла.m3d
-
Полумуфта генератора.m3d
-
Полумуфта привода генератора.m3d
-
Поршень ф108 СБ.a3d
-
Поршень ф108хф28.m3d
-
Пробка масляного клапана.m3d
-
Пробка поддона.m3d
-
Прокладка КПА.m3d
-
Прокладка впускного коллектора.m3d
-
Прокладка выпускного патрубка.m3d
-
Прокладка головки цилиндра.m3d
-
Прокладка дроссельного блока.m3d
-
Прокладка клапанной крышки.m3d
-
Прокладка крышки глухой.m3d
-
Прокладка крышки подшипника.m3d
-
Прокладка крышки распредвала.m3d
-
Прокладка крышки толкателя.m3d
-
Прокладка маслобака.m3d
-
Прокладка маслонасоса промежуточная.m3d
-
Прокладка переходной плиты.m3d
-
Прокладка поддона.m3d
-
Прокладка пробки поддона.m3d
-
Прокладка уплотнительная ф16хф8х2.m3d
-
Прокладка фланца масляной магистрали.m3d
-
Прокладка штуцера .m3d
-
Пружина маслонасоса.m3d
-
Рампа топливная СБ.a3d
-
Регулятор холостого хода.m3d
-
Резонатор СБ.a3d
-
Ролик коромысла.m3d
-
Рукоятка щупа.m3d
-
Свеча под 16мм.m3d
-
Седло впускного клапана.m3d
-
Седло выпускного клапана.m3d
-
Сетка.m3d
-
Стартер 922.3708.m3d
-
Стержень внутренний.m3d
-
Стержень шатуна.m3d
-
Стержень шатуна усиленный.m3d
-
Стопорное кольцо пошневого пальца.m3d
-
Стопор опоры.m3d
-
Стопор опоры распредвала.m3d
-
Ступица датчика.m3d
-
Ступица датчика распредвала.m3d
-
Сухарь клапана 11-6512.m3d
-
Тарелка клапана.m3d
-
Трубка левая.m3d
-
Трубка маслозаборника.m3d
-
Трубка правая.m3d
-
Трубка ф8хф6х30.m3d
-
Трубка штанги.m3d
-
Уголок строповочный.m3d
-
Фильтр масляный.m3d
-
Фланец блок-картера.m3d
-
Фланец выпускного патрубка.m3d
-
Фланец коленвала удлинённый.m3d
-
Фланец масляной магистрали.m3d
-
Форсунка ЕВ-14К.m3d
-
Хомут резонатора.m3d
-
Цанга резонатора.m3d
-
Цапфа коленвала1.m3d
-
Цилиндр ф108х100.m3d
-
Цилиндр №1 СБ.a3d
-
Цилиндр №2 СБ.a3d
-
ШПГ 108 ус. СБ.a3d
-
Шайба дистанционная ф30хф20х3.m3d
-
Шайба заглушки клапана.m3d
-
Шайба муфты.m3d
-
Шайба опорная пружины.m3d
-
Шайба ф24хф16х2,5.m3d
-
Шайба ф28хф17х1.m3d
-
Шатун-заготовка.m3d
-
Шатун 421СБ.m3d
-
Шатун усиленный СБ.a3d
-
Шестерня ГРМ ведущая.m3d
-
Шестерня ведомая маслонасоса.m3d
-
Шестерня ведущая.m3d
-
Шестерня ведущая маслонасоса.m3d
-
Шестерня ведущая маслонасоса СБ.a3d
-
Шестерня маслонасоса.m3d
-
Шестерня привода генератора.m3d
-
Шестерня привода маслонасоса.m3d
-
Шпилька М8х35.m3d
-
Шпилька передней опоры.m3d
-
Шпилька установочная.m3d
-
Шпилька цилиндра.m3d
-
Шпилька шатуна.m3d
-
Шпонка 5х13 АКМ-314.14.000.02.m3d
-
Шпонка 6х15 АКМ-314.14.000.01.m3d
-
Штанга толкателя СБ.a3d
-
Штифт коленвала ф8х20.m3d
-
Штифт коленвала ф10х20.m3d
-
Штифт ф5х15.m3d
-
Штифт ф6,5х13.m3d
-
Штифт ф10х50.m3d
-
Штифт фиксирующий.m3d
-
Штуцер концевой М14х1,5.m3d
-
Штуцер концевой ф16 2-х выводной.m3d
-
Штуцер концевой ф16.m3d
-
Штуцер крепления фильтра.m3d
-
Штуцер масляного коллектора.m3d
-
Штуцер отводной М22х1,5 СБ.a3d
-
Штуцер подвода масла.m3d
-
Штуцер подвода масла 2.m3d
-
Штуцер присоединительный М22х1,5.m3d
-
Штуцер рампы левый.m3d
-
Штуцер рампы подводящий.m3d
-
Штуцер рампы правый.m3d
-
Щуп СБ1.a3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Павел Яковлев
Ринат Гафуров
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Цилиндры нужно выполнять из трубной заготовки с последующей химико-термической обработкой, например нитроцементация. Ни российский, ни "буржуйских" цилиндров такой размерности с воздушным охлаждением просто не существует. Для авиамоторов цилиндры воздушного охлаждения моторные заводы делают сами. Авиамотор очень дорогостоящее удовольствие.
А цилиндры чьи? Отечественные или буржуйские?
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
