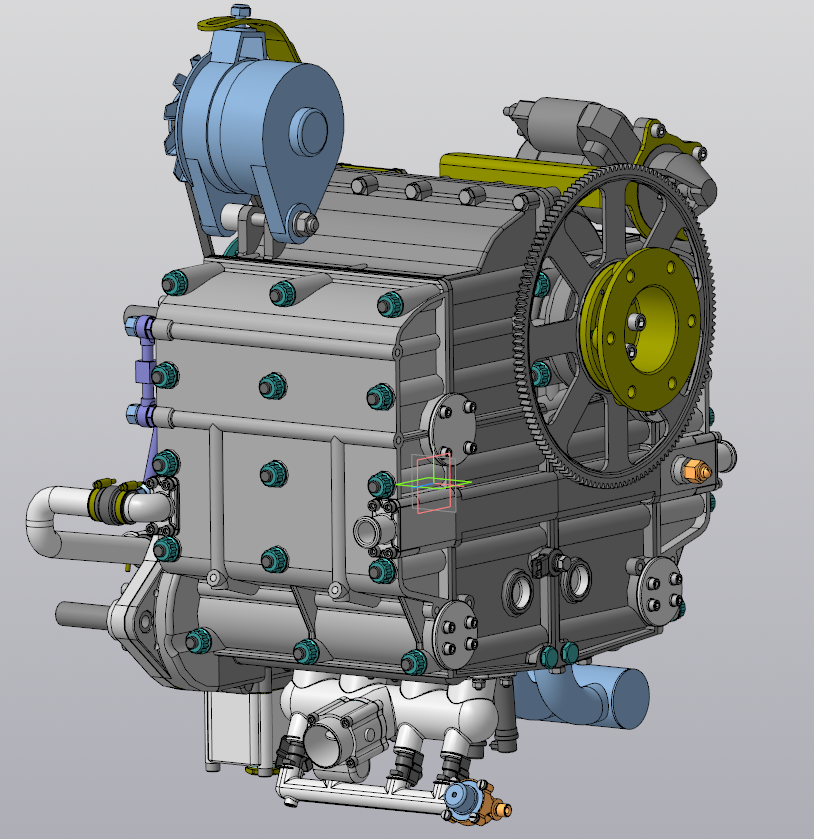

Двигатель АПД-100 предназначен для АОН (авиации общего назначения). Двигатель выполнен по балансирной ПДП схеме. Камеры сгорания боковые, совмещённые для 2-х противоположных цилиндров, 4 клапана на камеру сгорания. Размерность двигателя DxS=100х100. Двигатель жидкостного охлаждения, безредукторный. Расчётная мощность двигателя 108 л.с. при 3200 об/мин. Номинальная мощность 100 л.с. при 2800 об/мин. Рабочий объём 3,14 л. Удельный вес двигателя 0,86 кг/л.с.
Двигатель предназначен для работы на авиационном, автомобильном бензинах и авиационном керосине. Применение боковой камеры обусловлено необходимостью работы на авиационном керосине. Приведены сравнительный габаритный чертёж АПД-100 и Ротакс-912. Также чертежи дальнейших возможных модификаций.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Двигатели -
- ДВС -
- 4-х цилиндровый 4-х тактный ПДП двигатель балансирной схемы
4-х цилиндровый 4-х тактный ПДП двигатель балансирной схемы
0
3
308
3
3
100
Сообщить о проблеме
Автор
Алексей
Костенко
Дата
13.01.2023
Язык
Русский
Состав
3D модели деталей, сборок и "картинки"
Софт
КОМПАС-3D 20
Как открыть?
Содержимое архива
-
Пересылка
-
Валик помпы.m3d
-
Штуцер крышки полукорпуса.m3d
-
Хомут обжатый.m3d
-
Клапан впускной-доработка.m3d
-
Седло клапана выпускного.m3d
-
Шпилька М12х485.m3d
-
Помпа водяная СБ.a3d
-
Трубопровод масляный левый СБ.a3d
-
Колпачёк маслоотражательный Ваз.m3d
-
Шпилька М12х390.m3d
-
Вставка передняя.m3d
-
Кольцо стопорное ф40.m3d
-
Качалка СБ.a3d
-
Цапфа.m3d
-
Прокладка суфлёра.m3d
-
Втулка ф15хф12х10.m3d
-
Прокладка дроссельной заслонки.m3d
-
Вал кулачковый выпускной.m3d
-
ШатунЗМЗ-406.СБ.m3d
-
Шестерня ведущая маслонасоса СБ.a3d
-
Прокладка цилиндра.m3d
-
пружина 2101 мал.m3d
-
Патрубок радиусный.m3d
-
Поддон СБ.a3d
-
Коллектор впускной СБ.a3d
-
Прокладка помпы водяной.m3d
-
Патрубок дюритовый СБ.a3d
-
Шайба ф20хф13х1.m3d
-
Датчик фазы.m3d
-
Шайба ф12,5хф30х2.m3d
-
Тарелка клапана ВАЗ.m3d
-
Катушка зажигания.m3d
-
Стартер СБ.a3d
-
КШМ СБ.cdw
-
Вал кулачковый впускной СБ.a3d
-
Шестерня маслонасоса.m3d
-
Штифт коленвала ф8х20.m3d
-
Крышка полукорпуса выпускного.m3d
-
Стержень поршня.m3d
-
Двигатель подсобраный.a3d
-
Прокладка рампы.m3d
-
Свече А17В М10.m3d
-
Датчик ДПК.m3d
-
Шайба заглушки клапана.m3d
-
Патрубок дюритовый.m3d
-
Сравнительные габариты.cdw
-
Фланец глухой.m3d
-
Прокладка водяного коллектора.m3d
-
Кольцо стопорное поршневое.m3d
-
Тройник.m3d
-
Вал кулачковый впускной.m3d
-
Улитка помпы 2.m3d
-
Кольцо маслосъёмное.m3d
-
Гайка М8х1 ГОСТ 8918-69.m3d
-
Блок дроссельный.m3d
-
Шпилька М12х486 СБ.a3d
-
Шпонка 8х7х20.m3d
-
Колесо зубчатое привода насосов СБ.a3d
-
Клапанная подсборка-впускной.a3d
-
Прокладка Ф68хФ40.m3d
-
Заглушка крышки КПА.m3d
-
Трубка ф10хф8х21.m3d
-
Кольцо упорное.m3d
-
Фильтр масляный.m3d
-
Вкладыш маслонасоса.m3d
-
Скоба форсунки.m3d
-
Втулка клапана 1.m3d
-
Полукорпус выпускной подсобраный.a3d
-
Валик помпы СБ.a3d
-
Маслонасос в сборе.a3d
-
Болванка поршня.m3d
-
Кольцо помпы дистанционное.m3d
-
Двигатель АПД-200 _ Компоновка.jpg
-
Регулятор давления BOSCH.m3d
-
Втулка ф15хф12х17.m3d
-
Коленвал .m3d
-
Патрубок системы охлаждения.m3d
-
Кольцо стопорное ф30.m3d
-
Суфлёр СБ.a3d
-
Втулка-подсборка.a3d
-
Рессивер выпускного коллектора.m3d
-
Клапан выпускной-доработка.m3d
-
Скоба пальца.m3d
-
Колесо зубчатое промежуточное.m3d
-
Цапфа подвески.m3d
-
Полукорпусы-совместная обработка СБ.a3d
-
КШМ СБ.a3d
-
Заглушка масляного канала.m3d
-
Шпилька М12х485 СБ.a3d
-
Шпилька М12х510.m3d
-
Датчик температуры воды.m3d
-
Датчик детонации.m3d
-
Патрубок выпускного коллектора.m3d
-
Полукорпус выпускной СБ.a3d
-
Диск маслооткачивающего насоса.m3d
-
Шатун малый.m3d
-
Шатун малый СБ.a3d
-
Клапан масляного насоса.m3d
-
Полукорпус выпускной-заготовка.m3d
-
Патрубок угловой.m3d
-
Штуцер масляного коллектора.m3d
-
Планка натяжитель.m3d
-
Фланец коленвала.m3d
-
Носок коленвала.m3d
-
Колесо зубчатое распредвала впускного.m3d
-
Полукорпус впускной-заготовка.m3d
-
Цапфа СБ.a3d
-
Патрубок глушителя выходной.m3d
-
Втулка качалки.m3d
-
Клапанная подсборка-выпускной.a3d
-
Прокладка крышки распредвала.m3d
-
Корпус рампы.m3d
-
Коллектор выпускной СБ.a3d
-
Шайба распредвала.m3d
-
Пробка поддона.m3d
-
Поршень подсобранный.a3d
-
Полукорпус впускной подсобранный.a3d
-
Полукорпус впускной СБ.a3d
-
Заглушка коленвала.m3d
-
Крышка КПА эл. в сборе.a3d
-
Прокладка впускного коллектора.m3d
-
Седло клапана впускного.m3d
-
Шпилька М12х390.СБ.a3d
-
Крышка полукорпуса впускного СБ.a3d
-
Поддон.m3d
-
Штифт коленвала ф10х20.m3d
-
Штуцер концевой ф16.m3d
-
Ось шестерни маслонасоса.m3d
-
Шайба пробки.m3d
-
Коллектор впускной1.m3d
-
Игла запорная.m3d
-
Прокладка крышки подшипника.m3d
-
Корпус маслооткачивающего насоса.m3d
-
Гайка фигурная М12х1,25.m3d
-
Колесо промежуточное СБ.a3d
-
Ремень генератора.m3d
-
Вставка центральная.m3d
-
Крышка оси качалок.m3d
-
Полукорпус впускной.a3d
-
Патрубок левый.m3d
-
Крышка полукорпуса выпускного СБ.a3d
-
Втулка ф10хф6х11.m3d
-
Крыльчатка насоса СБ.a3d
-
Корпус подшипников помпы.m3d
-
Шестерня ведущая.m3d
-
Крышка распредвала.m3d
-
Крышка подшипника.m3d
-
Прокладка выпускного коллектора.m3d
-
Стартер 922.3708.m3d
-
Двигатель ВО.cdw
-
Патрубок правый.m3d
-
Корпус маслонасоса.m3d
-
Прокладка канала водяного.m3d
-
Фланец выпускного коллектора.m3d
-
Трубопровод масляный правый СБ.a3d
-
Полукорпус выпускной.a3d
-
Прокладка пробки поддона.m3d
-
Коленвал СБ.a3d
-
Кольцо компессионное.m3d
-
Гидрокомпенсатор.m3d
-
Пружина маслонасоса.m3d
-
Вставка шатунной шейки.m3d
-
Вал кулачковый выпускной СБ.a3d
-
Кронштейн-натяжитель СБ.a3d
-
Форсунка ЕВ-14К.m3d
-
Генератор 3749.3771.m3d
-
пружина 2101 бол.m3d
-
Двигатель АПД-150 _ Компоновка.jpg
-
Ребро планки натяжителя.m3d
-
Крыльчатка насоса.m3d
-
сухарь 2101.m3d
-
Шестерня привода маслонасоса.m3d
-
Штуцер крепления фильтра.m3d
-
Втулка генератора.m3d
-
Крышка КПА 2.m3d
-
Шпонка 8х7х45.m3d
-
Суфлёр.m3d
-
Гайка колпачковая М16х1,5.m3d
-
Колесо рабочее.m3d
-
Шпилька М12х104.m3d
-
Втулка шатуна малого.m3d
-
Пробка рубашки.m3d
-
Шайба ф28хф17х1.m3d
-
Болт М8х54.СБ.a3d
-
Штуцер концевой ф14.m3d
-
Болт шатуна.m3d
-
Тарелка клапана опорная.m3d
-
Качалка подсобранная.a3d
-
Венец пусковой.m3d
-
Валик масляного насоса.m3d
-
Камера сгорания.m3d
-
Втулка дистанционная.m3d
-
Камера сгорания2.m3d
-
Кронштейн стартера.m3d
-
Заглушка рубашки охлаждения.m3d
-
Качалка .m3d
-
Поршень.a3d
-
Ось качалок.m3d
-
Вкладыш коренной.m3d
-
Колесо зубчатое распредвала выпускного.m3d
-
Шестерня привода маслонасоса СБ.a3d
-
Шкив привода генератора.m3d
-
Палец поршневой ф22х64.m3d
-
Прокладка поддона.m3d
-
Гайка колпачковая М14х1,5.m3d
-
Колесо зубчатое привода насосов.m3d
-
Прокладка крышки КПА.m3d
-
Крышка полукорпуса впускного.m3d
-
Держатель катушки зажигания.m3d
-
Пробка масляного клапана.m3d
-
Седло регулятора давления.m3d
-
Заглушка шейки коленвала.m3d
-
Датчик давления масла.m3d
-
Двигатель СБ.a3d
-
Вкладыш суфлёра.m3d
-
Шпилька М12х104.СБ.a3d
-
Рампа топливная СБ.a3d
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Артур Слободин
tigrilo
Комментарии
3
Габаритные размеры H-732, B-570, L-566.
