Белорусско-Российский университет
Кафедра техническая эксплуатация автомобилей
Курсовая работа по дисциплине «Автомобильные двигатели»
На тему: "Разработать 12 цилиндровый 4-х тактный V-образный двигатель для грузового автомобиля"
Могилёв 2015
Исходные данные:
Полная масса автомобиля: m=51360кг;
Максимальная скорость автомобиля: Vmax=50км/ч;
Высота автомобиля: H=3580мм;
Ширина колеи передних колёс автомобиля: B=2800мм;
Тип проектируемого двигателя – дизельный;
Степень сжатия: ε=15,2;
Число цилиндров: i=12;
Число тактов двигателя: τ=4;
Отношение хода поршня к диаметру: S/D=1,08;
Коэффициент избытка воздуха: α=1,4;
Частота вращения коленчатого вала при номинальной мощности: ne=2100мин-1.
В данной работе рассчитывается 12 цилиндровый двигатель, на примере двигателя ЯМЗ 240.

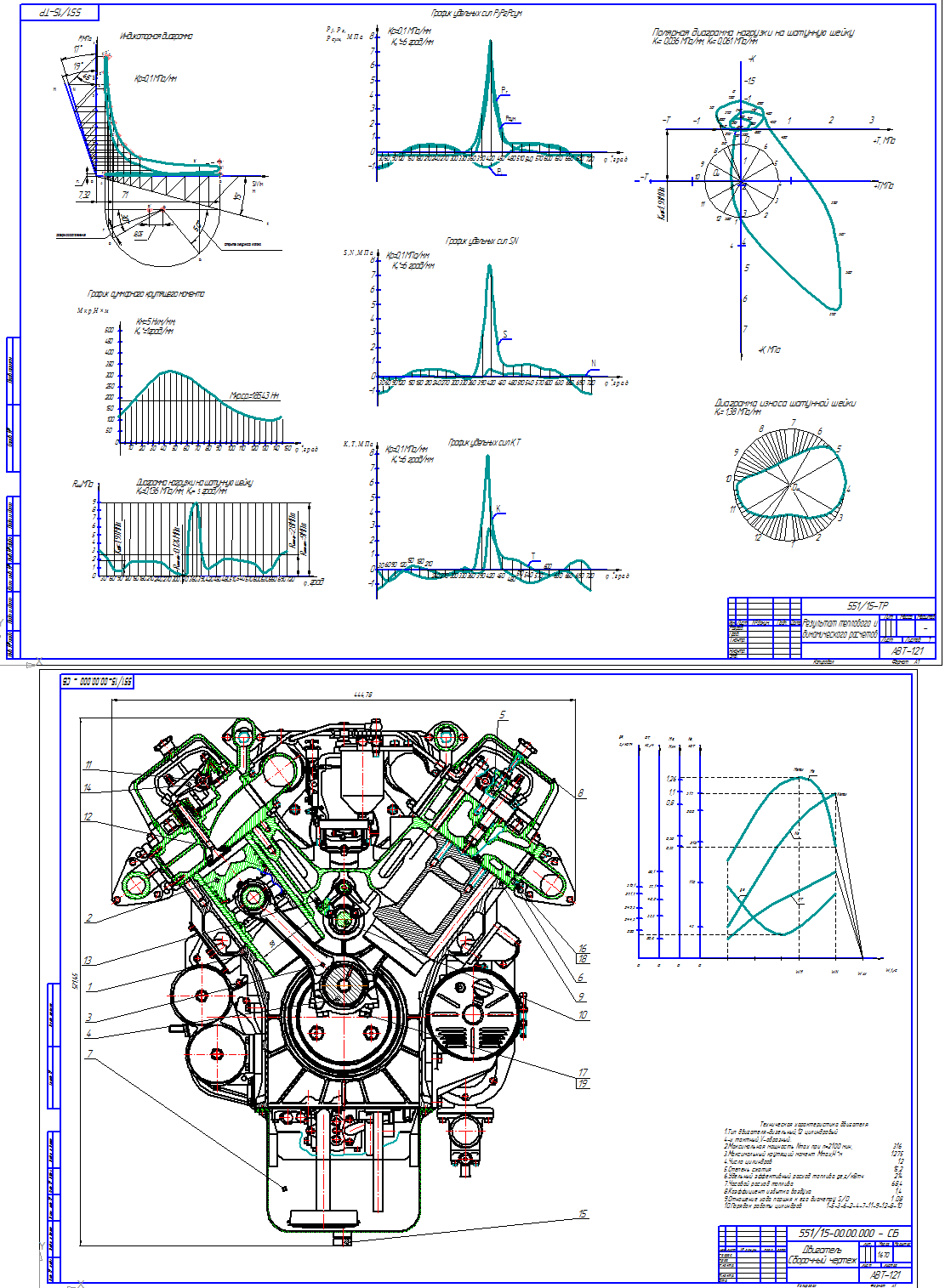

Графическая часть содержит результаты теплового и динамического расчётов, и чертёж разработанного ДВС.
Содержание
Введение 4
1 Расчёт и выбор исходных параметров 5
2 Тепловой расчет проектируемого двигателя 6
2.1 Топливо 6
2.2 Параметры рабочего тела 6
2.3 Параметры окружающей среды и остаточных газов 8
2.4 Расчет параметров в конце процесса впуска 8
2.5 Процесс сжатия 9
2.6 Процесс сгорания 10
2.7 Процесс расширения 11
2.8 Индикаторные и эффективные параметры рабочего цикла, основные
параметры цилиндра и двигателя 12
2.9 Построение индикаторной диаграммы 16
2.10 Построение круговой диаграммы фаз газораспределения 18
3 Расчет и построение внешней скоростной характеристики 20
4 Динамический расчет КШМ с применением ЭВМ 22
4.1 Силы давления газов 23
4.2 Приведение масс частей кривошипно-шатунного механизма 23
4.3 Силы инерции 24
4.4 Суммарные силы, действующие в кривошипно-шатунном механизме 24
4.5 Силы, действующие на шатунные шейки коленчатого вала 25
5 Патентно-информационный поиск аналогов заданного типа ДВС 28
6 Обоснование и выбор механизмов и систем проектируемого двигателя 29
7 Расчет элементов двигателя 31
8 Техническая характеристика двигателя 34
Заключение 35
Список использованных источников 36
Приложение А 37
