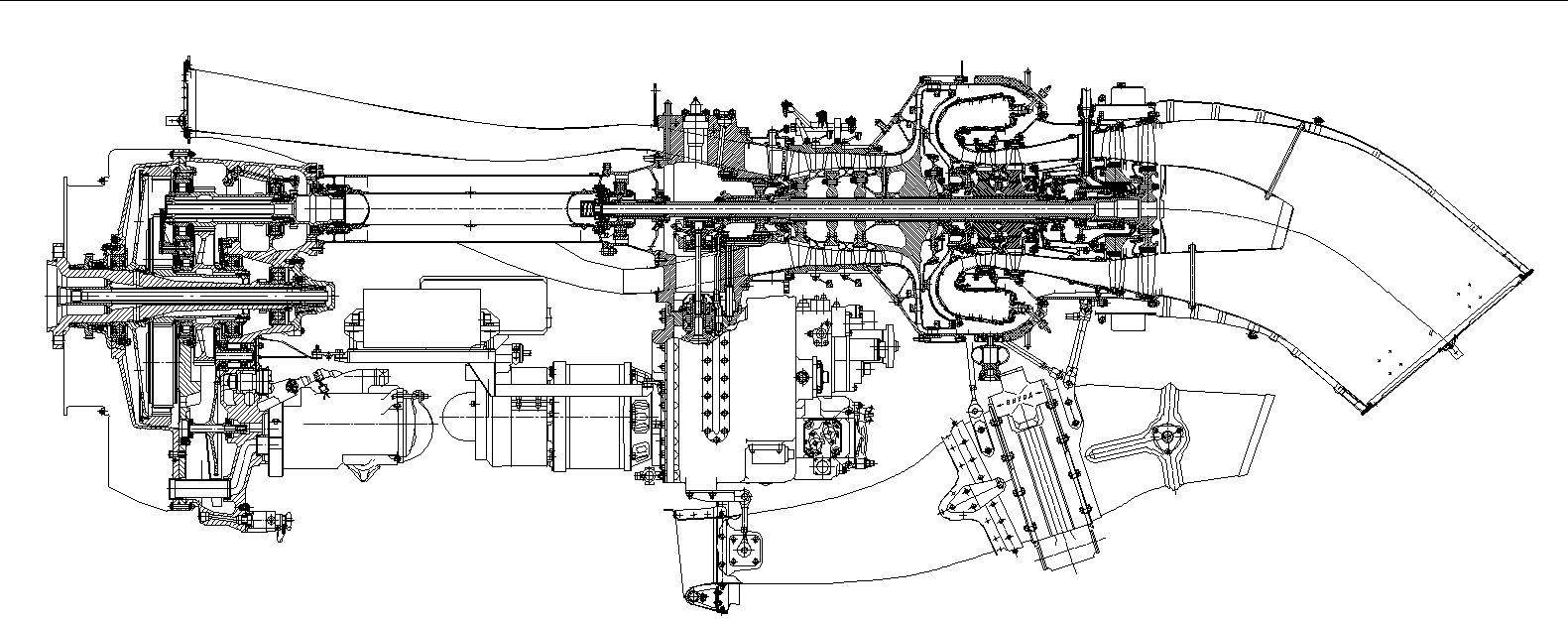

На чертеже указан продольный разрез газотурбинного двигателя ТВД-1500. Можно использовать как основу для выполнения какой-либо работы.
Турбовинтовой двигатель ТВД-1500 с выносным редуктором в классе мощности 1200-1500 л.с. конкурентноспособен современным зарубежным аналогам, предназначен для региональных (МВЛ) самолетов типа Ан-38, С-80, Т-701, "Грач" и др.
Впервые в отечественном двигателестроении на двигателе реализуются перспективные конструктивно-технологические решения: высокая степень сжатия в трехступенчатом осевом и одноступенчатом центробежном компрессоре с высоким КПД; малоразмерная охлаждаемая турбина с максимальной температурой газов 1530К, где высота охлаждаемой лопатки составляет величину менее 20 мм; высокоресурсным с эффективным охлаждением стенок сегментная камера сгорания.
