Расчёт ДВС ВАЗ-11183

Новосибирский государственный технический университет
Кафедра технологии машиностроения
Расчетно-графическая работа по дисциплине «Конструкция и эксплуатационные свойства транспортных средств»
На тему: «Расчёт ДВС ВАЗ-11183»
Новосибирск 2015

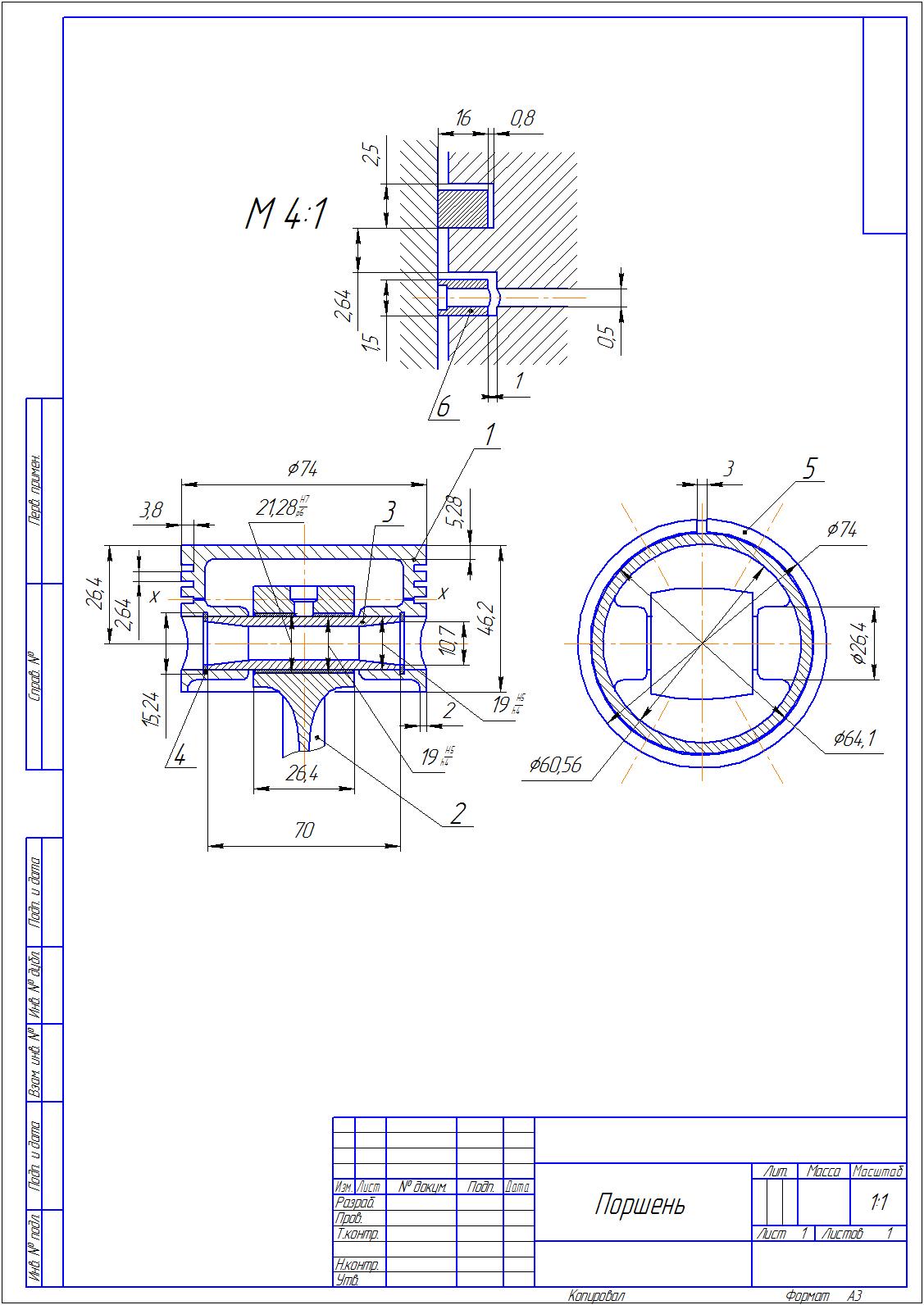

В работе представлен расчёт ДВС ВАЗ-11183. В приложении имеется пояснительная записка, чертежы ГРМ, шатуна и поршня, а также спецификации к поршню и шатуну

Исходные данные:
№ варианта 24
Модель ДВС ВАЗ-11183
Тип топлива БЖ
Расположение и число цилиндров Р4
Диаметр цилиндра ход поршня 80 80
Рабочий объём, л 1,596
Степень сжатия 10
Номинальная мощность, кВт 59,5
Номинальная частота вращения , мин-1 5200
Максимальный крутящий момент, Н м 120
Частота вращения при максимальном крутящем моменте, мин-1 2700
Топливо АИ-95

Состав: ГРМ, Поршень, Шатун, Расчёт ДВС ВАЗ-11183, Спецификация(поршень), Спецификация(шатун) Язык документа

Софт: КОМПАС-3D 13

Файлы:
Масштаб\ГРМ.cdw
Масштаб\Поршень.cdw
Масштаб\Шатун.cdw
Масштаб\Расчёт ДВС ВАЗ -11183.doc
Масштаб\Спецификация(поршень).spw
Масштаб\Спецификация(шатун).spw
Масштаб
