Расчёт ДВС ЗМЗ-24Д

Новосибирский государственный технический университет
Кафедра технологии машиностроения
Расчетно-графическая работа по дисциплине «Конструкция и эксплуатационные свойства транспортных средств»
На тему: «Расчёт ДВС ЗМЗ-24Д»
Новосибирск 2015

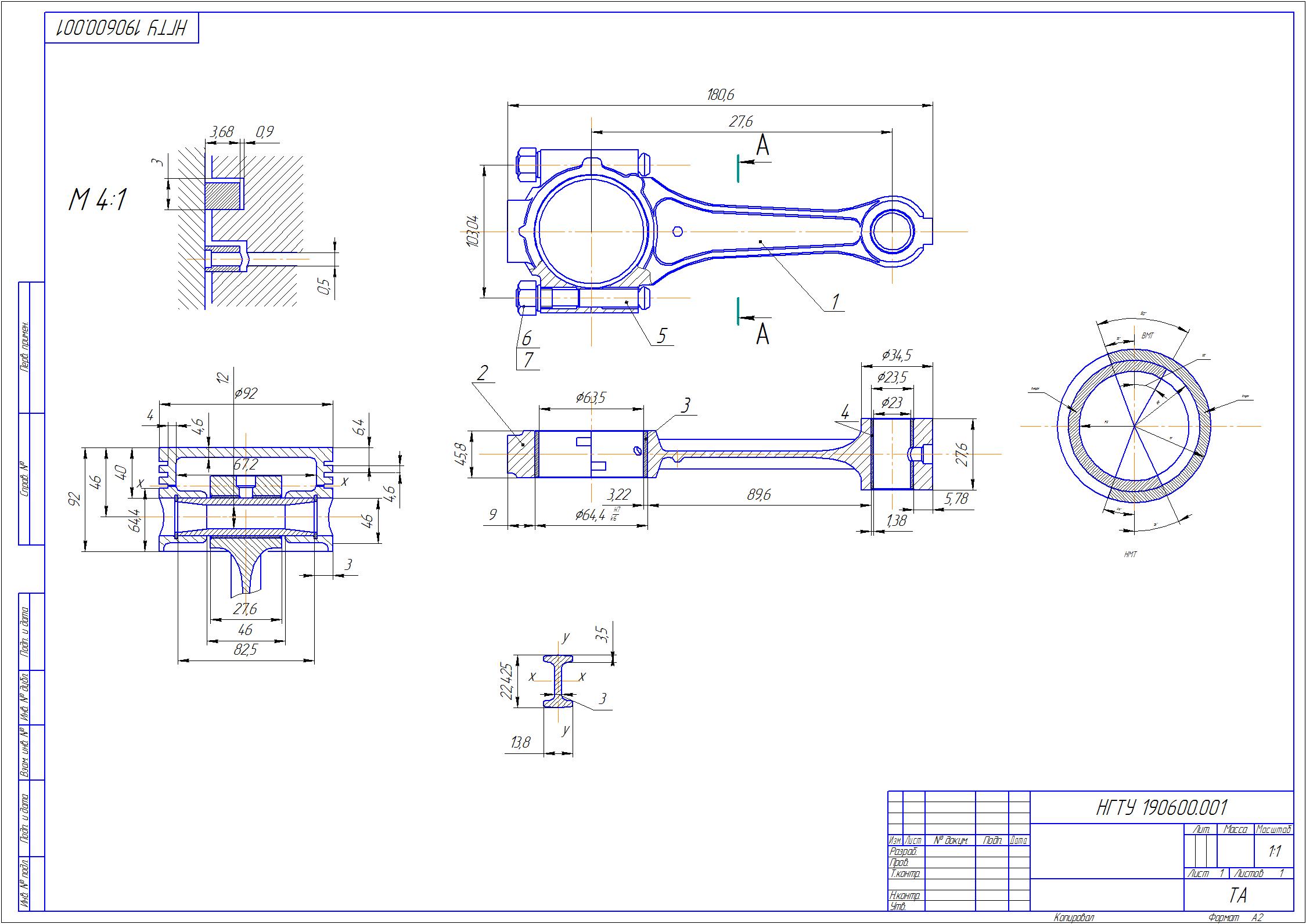

В работе представлен расчёт ДВД ЗМЗ-24Д. В приложении имеется пояснительная записка, чертежы ГРМ, шатуна и поршня.

Исходные данные:
№ варианта 15
Модель ДВС ЗМЗ-24Д
Тип топлива БЖ
Расположение и число цилиндров Р4
Диаметр цилиндра ход поршня 92 92
Рабочий объём, л 2,445
Степень сжатия 8,2
Номинальная мощность, кВт 68
Номинальная частота вращения , мин-1 4500
Максимальный крутящий момент, Н м 180,4
Частота вращения при максимальном крутящем моменте, мин-1 2500
Минимальный удельный расход топлива , г/(кВт ч) 295
Топливо АИ-93

Состав: ГРМ, Поршень, Шатун, Пояснительная записка Язык документа

Софт: КОМПАС-3D 13

Файлы:
Масштаб\ГРМ.cdw
Масштаб\Поршень.cdw
Масштаб\Шатун.cdw
Масштаб\Пояснительная записка.doc
