Конкурс асов 3D-моделирования

«Разработать систему диагностирования гильзы цилиндра дизеля»

«Ростовский государственный университет путей сообщения»
Кафедра «Вагоны и вагонное хозяйство»
расчетно-графическая работа по дисциплине
«Техническая диагностика подвижного состава»
Тема: «Разработать систему диагностирования гильзы цилиндра дизеля»
Ростов-на-Дону 2019

Расчётно-графическая работа содержит 22 страницы, 4 рисунка, 7 библиографических источников, 1 приложение.

ГИЛЬЗА ЦИЛИНДРА, СИСТЕМА ДИАГНОСТИРОВАНИЯ, НЕИСПРАВНОСТИ, МАГНИТОПОРОШКОВЫЙ МЕТОД, РАСЧЁТ ПАРАМЕТРОВ КОНТРОЛЯ, МПК, ТЕХНИЧЕСКИЕ СРЕДСТВА, ПОЛЮСНОЕ НАМАГНИЧИВАНИЕ, ТЕХНОЛОГИЧЕСКАЯ КАРТА МАГНИТОПОРОШКОВОГО КОНТРОЛЯ, ВИЗУАЛЬНЫЙ КОНТРОЛЬ.

В расчётно-графической работе требуется указать назначение гильзы цилиндра, условия эксплуатации, характер эксплуатационных нагрузок и дефектов. Разработать систему методов контроля гильзы цилиндра дизеля (визуальный метод, измерительный контроль, магнитопорошковый метод).

Содержание

Введение………………………………………………………………………………...4
1 Назначение гильзы цилиндра дизеля..........................................................................5
2 Основные неисправности гильзы цилиндра дизеля………...…….…………...…...6
3 Система методов обнаружения дефектов ………………………….………...…….7
4 Физическая сущность магнитной дефектоскопии …………………………….…10
5 Определение способа контроля детали и выбор дефектоскопа………………….11
6 Назначение и характеристики дефектоскопа МД-12ПШ….……………………..13
7 Схемы намагничивания гильзы цилиндра при МПК ……………...........…..........16
8 Расчет параметров контроля ……………………………………………………….18
Заключение……………………………………………………………….………….....20
Список используемых источников………………………………………………..…..21

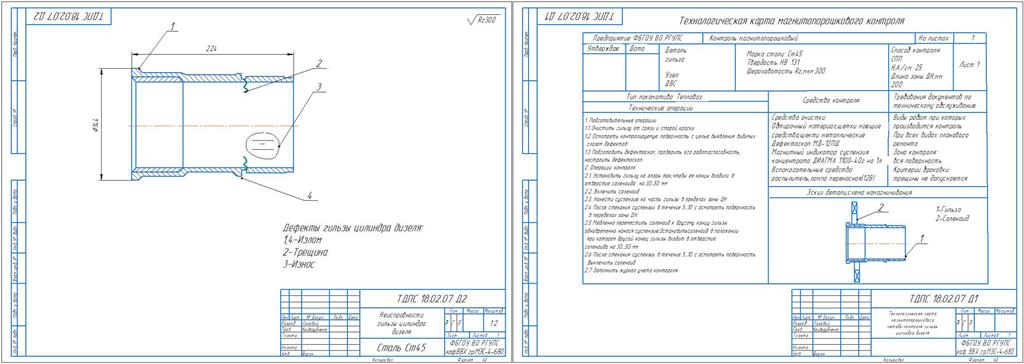

Состав: Работа содержит пояснительную записку, представлена технологическая карта магнитопорошкового контроля гильзы цилиндра дизеля Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Машиностроение и механика / Двигатели / «Разработать систему диагностирования гильзы цилиндра дизеля»

РГР ТДПС .docx
1.cdw
карта ТДПС.cdw
