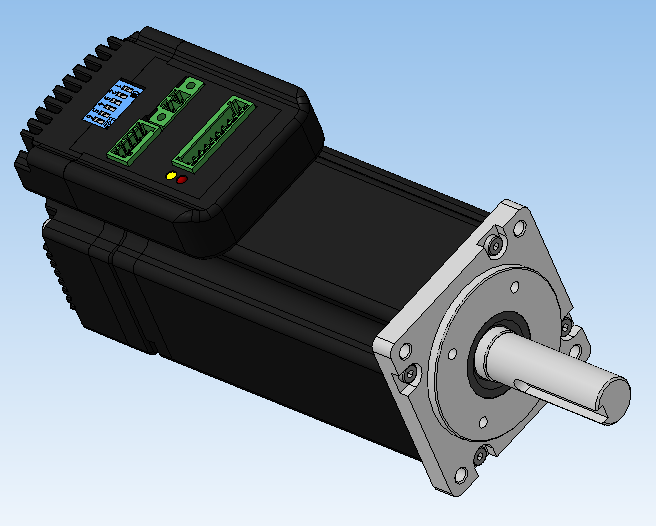

Сервомотор Servo Motor 80ST-W02430

Номинальная мощность (КВт) 0.75
Номинальное напряжение (В) 220
Номинальный ток (А) 3
Номинальная скорость (оборотов в минуту) 3000
Момент удержания (Нм) 2,39
Максимальный крутящий момент (Нм) 7,1
Максимальный ток (А) 9
Напряжение постоянного (В/1000r/мин) 48
Крутящий момент коэффициент (Нм /А) 0,8
Инерция ротора (кг.м2) 1,82× 10-4
Сопротивление (Ω) 2,88
Индуктивность (мГн) 6,4
Механическое постоянное времени ( Мс) 2,22
Вес (кг) 2,86
Енкодер количество строк (PPR) 2500
Степень изоляции Class B (130 ℃)
Степень защиты IP65
Условия эксплуатации Температура - 20 ℃~ +50 ℃, Влажность: ниже 90%

Состав: Модель одной деталью Язык документа

Софт: SolidWorks 2014

Просмотр файлов
Servo Motor 80ST-W02430.SLDPRT
