Шатун с вкладышами Subaru FA20

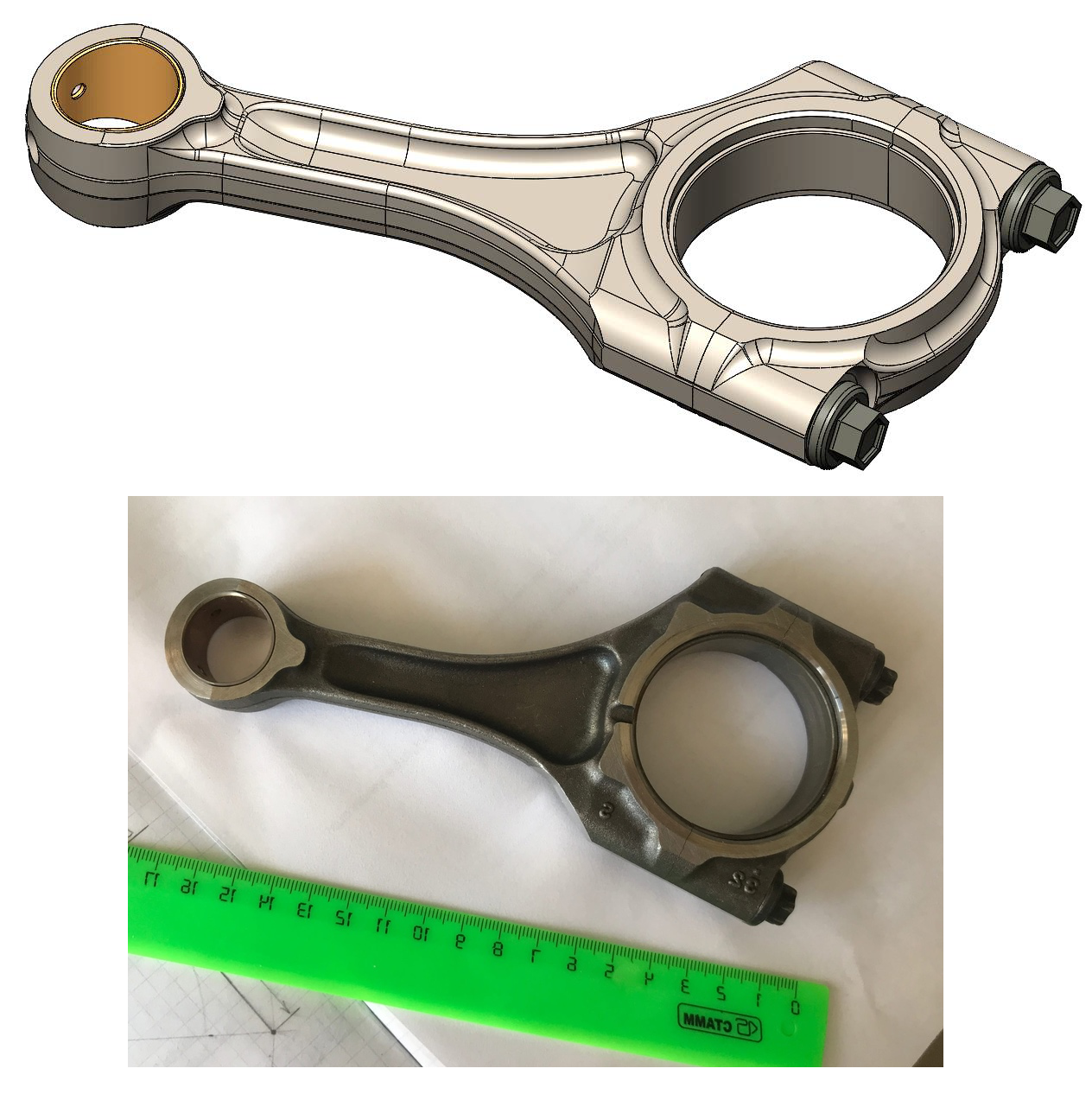

3D Сборка шатуна бензинового двигателя Subaru FA20 с вкладышами, болтами и втулкой поршневого пальца.
Модель выполнена "с натуры", а не по чертежам, используя только штангенциркуль (поэтому толщина стержня в "яме" двутавра не совсем точна). Добавлен характерный для горячей штамповки след от удалённого облоя.
Длина шатуна (межосевое расстояние головок) округлено до 130 мм, оригинал 129,3 мм.
Отсутствуют "уши" на обращённой к стержню стороне торцевой поверхности кривошипной головки (на приложенном фото оригинала видно).
Состав: 3D Сборка
Софт: SolidWorks 2018
