Гидромуфта привода вентилятора

0
340
5757
6
5
200

Описание конструкции

Гидромуфта состоит из насосного (ведущего) колеса 1, закрепленного на валу стяжными болтами и турбинного (ведомого) колеса 3, закрепленного на ведомом валу. На насосном колесе, неподвижно закреплен кожух, охватывающий турбинное колесо. Оба колеса гидромуфты представляют собой чаши с радиальными лопастями, которые между чашами образуют криволинейные каналы. Жесткой кинематической связи между ведущим и ведомым валом нет. В корпусе гидромуфты имеется канал, а в насосном колесе отверстия, по которым масло из системы смазки двигателя подается в гидромуфту. В кожухе имеется калибровочное отверстие, через которое масло из гидромуфты по патрубку сливается в поддон картера двигателя.



Автор
user-avatar s333s
Дата
17.04.2011
Язык
Состав

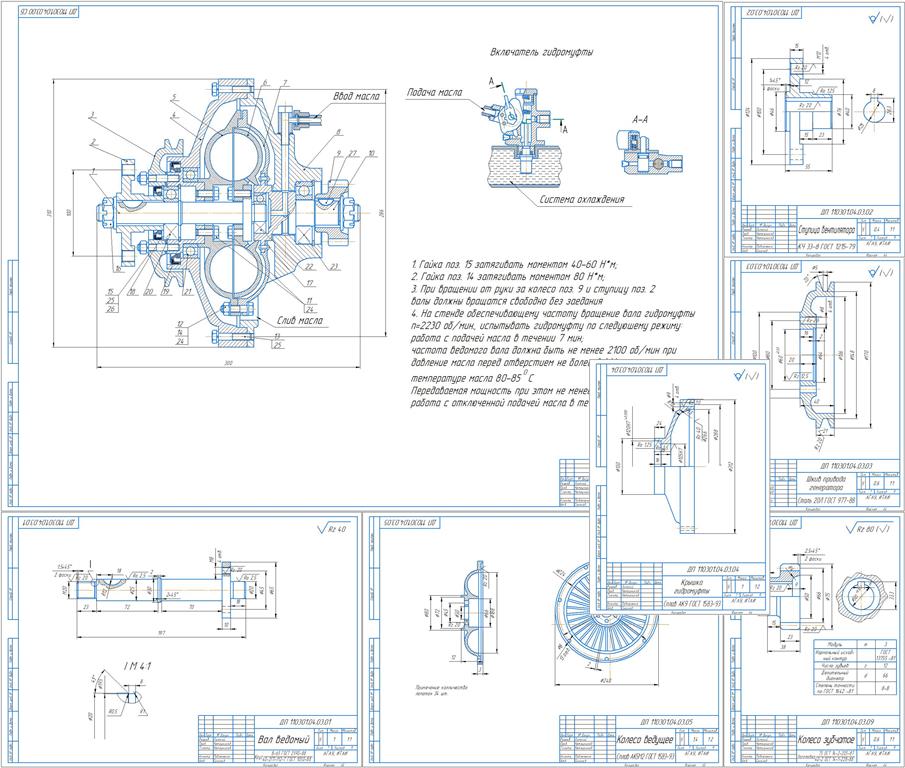

Сборочный чертеж(СБ), Спецификация, деталировка
Софт
КОМПАС-3D Как открыть?
Содержимое архива
  • 5.11
    • вал1.cdw
    • колесо.cdw
    • колесо ведущее.cdw
    • крышка.cdw
    • ступица.cdw
    • сп1.cdw
    • Чертеж СБ.cdw
    • СП2.cdw
    • шкив1.cdw
