Гидроцилиндр 120.60-300

Гидроцилиндр: диаметр поршня - 120 мм, диаметр штока - 60 мм, ход - 300 мм, резьба на бонках - BSP1/2" угол 24

Состав: 3D сборка, деталировка, Сборочный чертеж (СБ)

Софт: КОМПАС-3D 17

Файлы:

ГЦ 120.60-300/

ГЦ 120.60-300/2D/

ГЦ 120.60-300/2D/Гидроцилиндр _ ГЦ.120.60.300.00.spw

ГЦ 120.60-300/2D/Трубка 1 _ ГЦ.120.60.300.07.cdw

ГЦ 120.60-300/2D/Поршень _ ГЦ.120.60.300.03.cdw

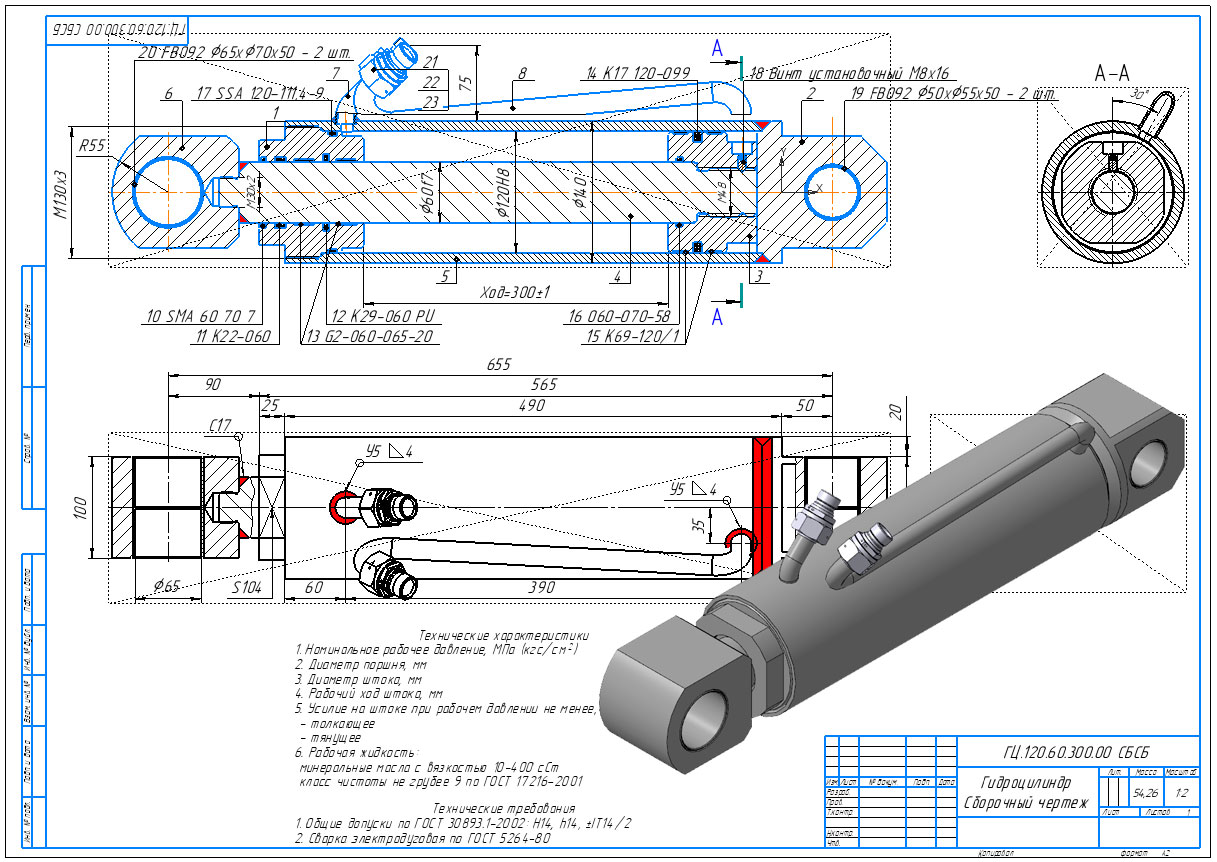

ГЦ 120.60-300/2D/Гидроцилиндр Сборочный чертеж _ ГЦ.120.60.300.00 СБ.cdw

ГЦ 120.60-300/2D/Крышка передняя _ ГЦ.120.60.300.01.cdw

ГЦ 120.60-300/2D/Трубка 2 _ ГЦ.120.60.300.08.cdw

ГЦ 120.60-300/2D/Крышка задняя _ ГЦ.120.60.300.02.cdw

ГЦ 120.60-300/2D/Цилиндр _ ГЦ.120.60.300.05.cdw

ГЦ 120.60-300/2D/Наконечник _ ГЦ.120.60.300.06.cdw

ГЦ 120.60-300/2D/Шток _ ГЦ.120.60.300.04.cdw

ГЦ 120.60-300/3D/

ГЦ 120.60-300/3D/Трубка 2 _ ГЦ.120.60.300.008.m3d

ГЦ 120.60-300/3D/Крышка передняя _ ГЦ.120.60.300.01.m3d

ГЦ 120.60-300/3D/Наконечник _ ГЦ.120.60.300.06.m3d

ГЦ 120.60-300/3D/Втулка FB092 55х50х50 _ 001.m3d

ГЦ 120.60-300/3D/Поршень _ ГЦ.120.60.300.03.m3d

ГЦ 120.60-300/3D/Трубка 1 _ ГЦ.120.60.300.01.m3d

ГЦ 120.60-300/3D/Втулка FB092 70х65х50 _ 002.m3d

ГЦ 120.60-300/3D/Крышка задняя _ ГЦ.120.60.300.02.m3d

ГЦ 120.60-300/3D/Цилиндр _ ГЦ.120.60.300.05.m3d

ГЦ 120.60-300/3D/Гидроцилиндр _ ГЦ.120.60.300.00.a3d

ГЦ 120.60-300/3D/Шток _ ГЦ.120.60.300.04.m3d

ГЦ 120.60-300/3D/Сборка порта _ 003.a3d
