Гидроцилиндр 100-56-300

0
1
105
1
0
50
3D модель Гидроцилиндр 100-56-300

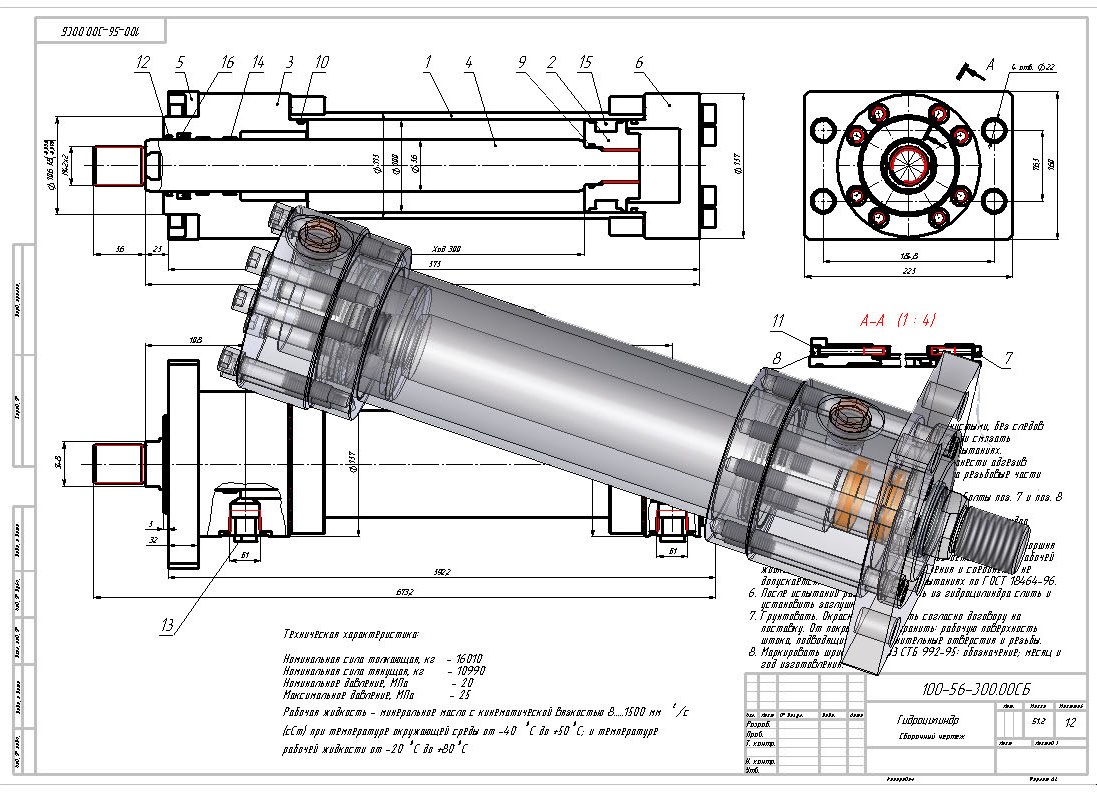

Гидроцилиндр фланцевый двухстороннего действия. Наружний диаметр гильзы - 115 мм, диаметр поршня - 100 мм, диаметр штока - 56 мм, ход штока - 300 мм. Крепежные отверстия во фланце - 4 отверстия диаметром 22 мм, расположение отверстий - 184,8 мм х 76,5 мм. Центрирующий диаметр по буксе - 106 мм. Резьба на конце штока - М42х2. Номинальное давление - 20 МПа. Максимальное давление - 25 МПа. Номинальная сила толкающая - 16010 кг, номинальная сила тянущая - 10990 кг. Присоединительные резьбовые отверстия для подключения - 2 отверстия G1 дюйм. Масса - 51,2 кг.
