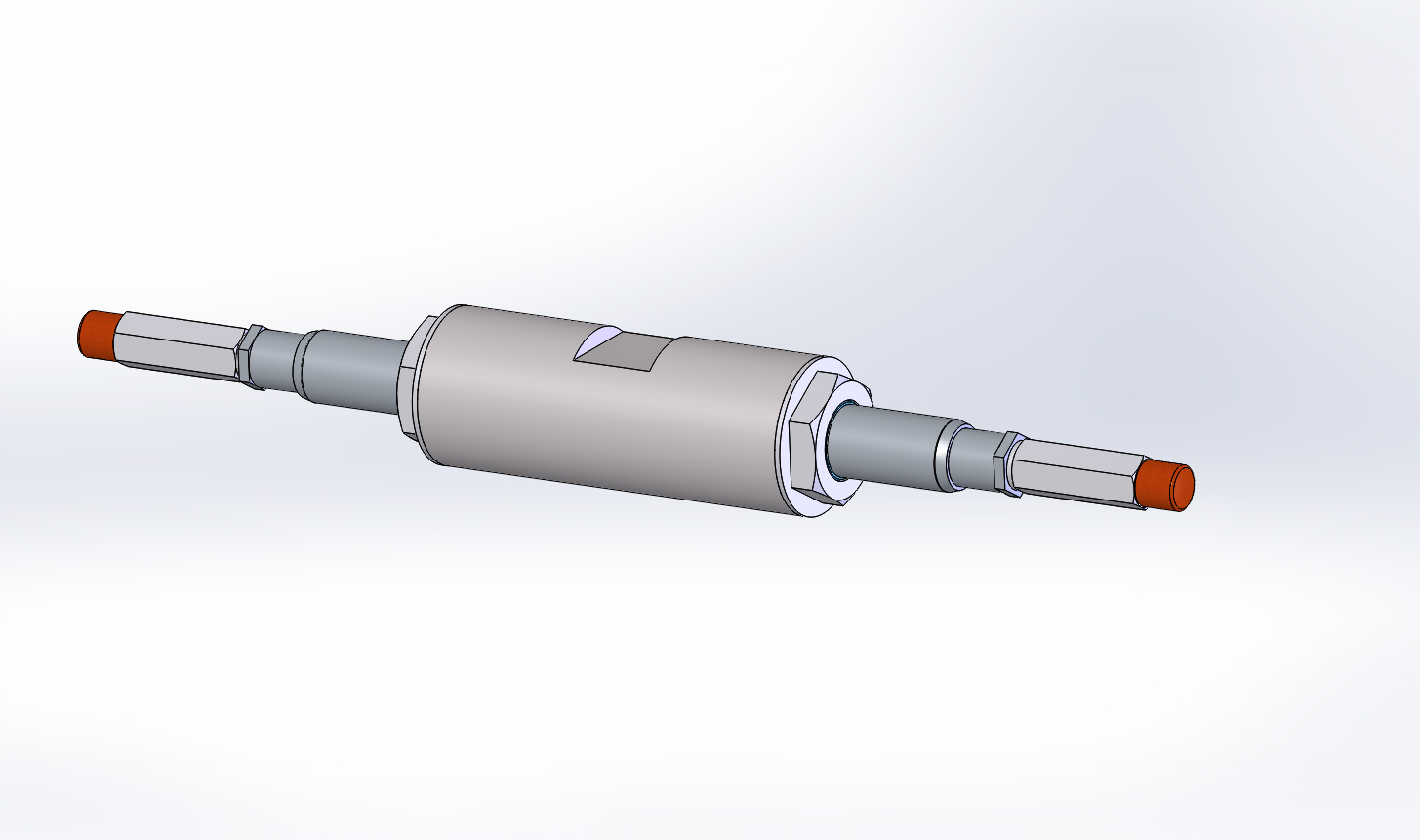

Гидроцилиндр двухстороннего действия c подвижной гильзой для станков. Шток закреплен неподвижно, гильза двигается как влево, так и вправо. Подача гидравлической жидкости осуществляется через каналы в штоке и поршне. Наружний диаметр гильзы - 55 мм, диаметр поршня - 40 мм, диаметр штока - 25 мм, ход штока влево/вправо- 40 мм. Размеры паза для зацепления на гильзе: ширина - 30 мм, глубина - 6 мм. Номинальное давление - 12 МПа. Максимальное давление - 16 МПа. Номинальная сила толкающая в лево/вправо - 9,1 кН. Подсоединение трубопроводов: конус - 24 град.; резьба - М14х1,5. Масса - 2,8 кг.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Гидроцилиндр 40-25-80
Гидроцилиндр 40-25-80
0
2
43
0
0
50
Сообщить о проблеме
Автор
bysergos
Дата
27.02.2024
Язык
Русский
Состав
3D модель Сборка с чертежами и спецификациями.
Софт
SolidWorks 2019 SP5
Как открыть?
Содержимое архива
-
40-25-80.00 Гидроцилиндр.SLDASM
-
40-25-80.00 Гидроцилиндр.SLDDRW
-
40-25-80.01 Букса.SLDDRW
-
40-25-80.01 Букса.SLDPRT
-
40-25-80.02 Штуцер.SLDDRW
-
40-25-80.02 Штуцер.SLDPRT
-
40-25-80.11 Гильза.SLDDRW
-
40-25-80.11 Гильза.SLDPRT
-
40-25-80.20 Шток в сборе.SLDASM
-
40-25-80.20 Шток в сборе.SLDDRW
-
40-25-80.21 Шток.SLDDRW
-
40-25-80.21 Шток.SLDPRT
-
40-25-80.22 Поршень.SLDDRW
-
40-25-80.22 Поршень.SLDPRT
-
Грязесъемник WSL 0250 0336 053 CO (25,0х33,6х5,3).SLDPRT
-
Заглушка защитная для наруж. резьбы М14х1,5.SLDPRT
-
Кольцо 009-012-19-2-3 ГОСТ 9833-73 под резьбовое соединение.SLDPRT
-
Кольцо 048-052-19-2-3 ГОСТ 9833-73 под уплотнение по конусной фаске.SLDPRT
-
Направляющее кольцо штока HIS 0250 0300 056 RO (25,0х30,0х5,6).SLDPRT
-
Уплотнение поршня PSO 0400 0290 042 CN (40,0х29,0х4,2).SLDPRT
-
Уплотнение штока RSB 0250 0330 057 CO (25,0х33,0х5,7).SLDPRT
