Гидроцилиндр 63-40-600.00

4
34
0
0
3D модель Гидроцилиндр 63-40-600.00

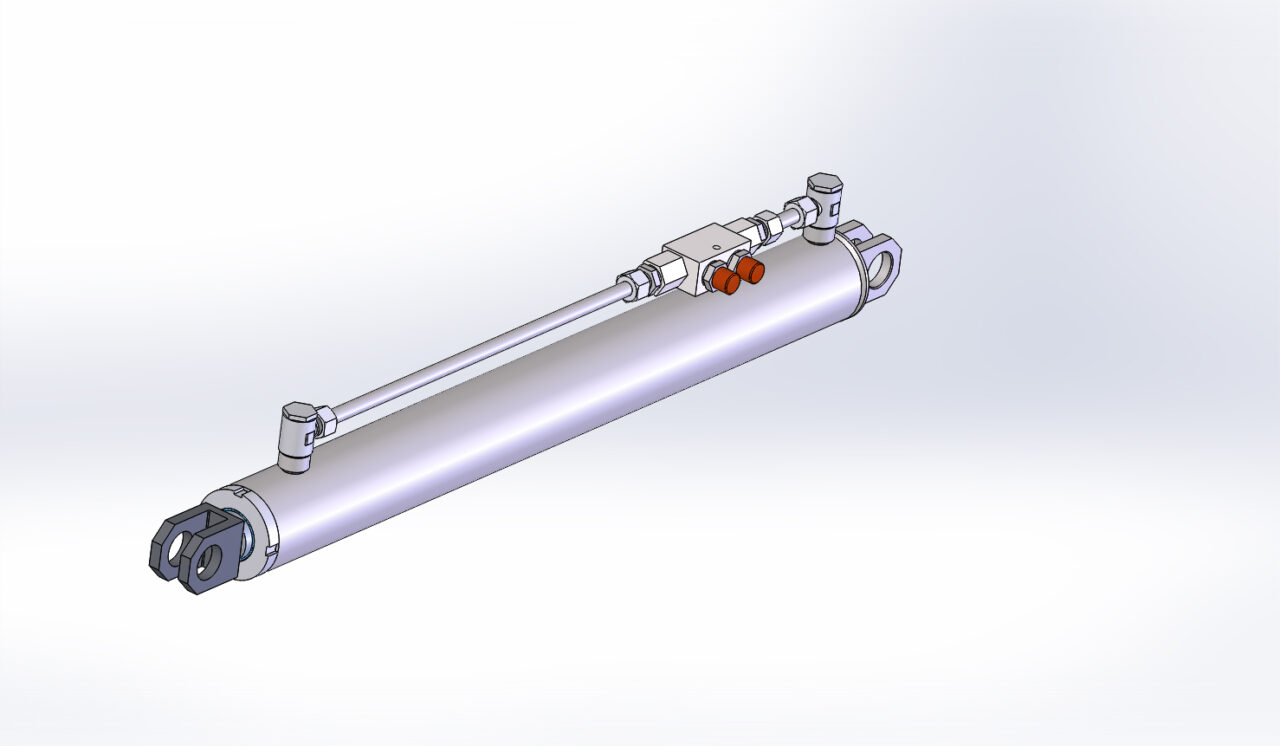

Гидроцилиндр двухстороннего действия. Наружний диаметр гильзы - 75 мм, диаметр поршня - 63 мм, диаметр штока - 40 мм, ход штока - 600 мм. Диаметр отверстия под палец крепления - 2 отверсти по 30 мм, межосевое расстояние по центрам отверстий - 830 мм. Номинальное давление - 20 МПа. Максимальное давление - 25 МПа. Номинальная сила толкающая - 6235 кг, номинальная сила тянущая - 3721 кг. Присоединительные резьбовые отверстия для подключения - 2 отверстия М16х1,5 конус 24 градуса. Гидрозамок HKW-3-8-35. Масса - 18,8 кг.
