Гидроцилиндр 63-40-150

0
2
80
2
0
50

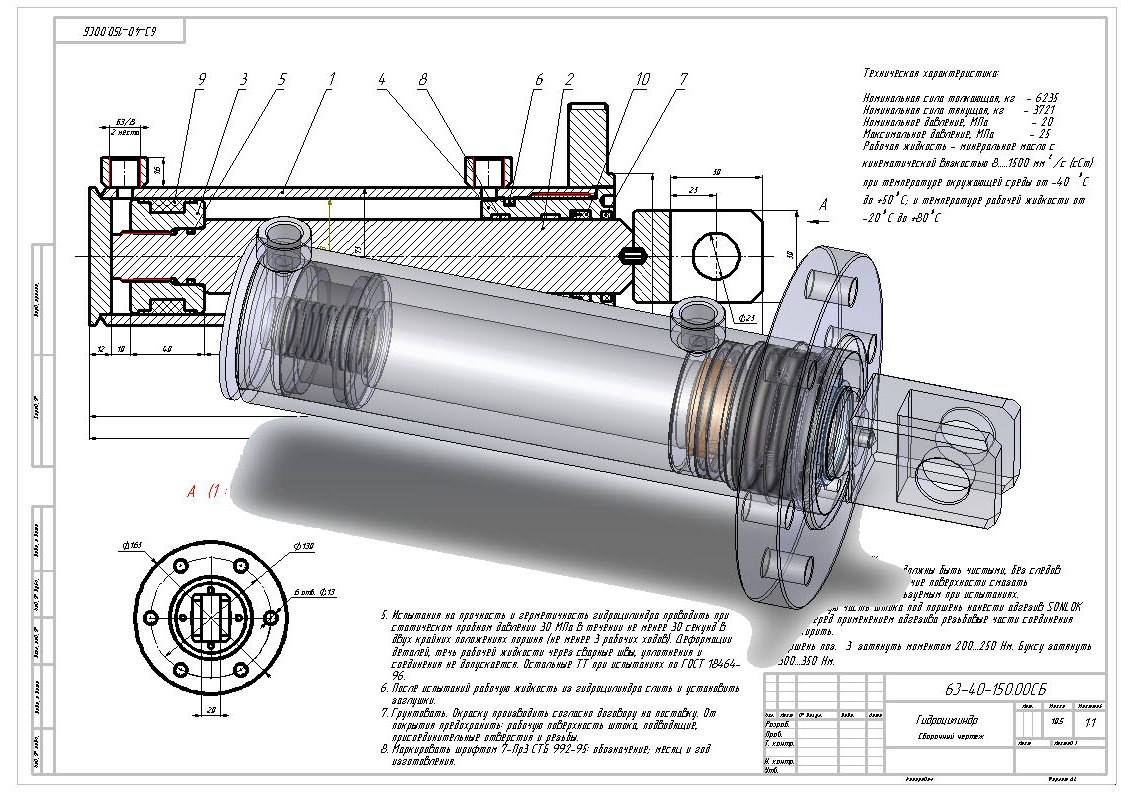

3D модель Гидроцилиндр 63-40-150

Гидроцилиндр фланцевый двухстороннего действия. Наружний диаметр гильзы - 75 мм, диаметр поршня - 63 м, диаметр штока - 40 мм, ход штока - 150 мм. Диаметр отверстия под палец крепления - отверсти по 25 мм. Наружний диаметр фланца - 165 мм. Посадочный диаметр по фланцу - 90 мм. Расположение крепежных отверстий по диаметру - 130 мм. Диаметр крепежных отверстий -13 мм. Номинальное давление - 20 МПа. Максимальное давление - 25 МПа. Номинальная сила толкающая - 6235 кг, номинальная сила тянущая - 3721 кг. Присоединительные резьбовые отверстия для подключения - 2 отверстия G3/8 дюйма. Масса - 10,5 кг.

3D Модели Гидравлика гидроцилиндр поршень шток
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar bysergos
Дата
18.06.2024
Язык
Русский
Состав
3D модель Сборка с чертежами и спецификациями
Софт
SolidWorks 2019 SP5 Как открыть?
Содержимое архива
  • 63-40-150.00 Гидроцилиндр.SLDASM
  • 63-40-150.00 Гидроцилиндр.SLDDRW
  • 63-40-150.01 Поршень.SLDDRW
  • 63-40-150.01 Поршень.SLDPRT
  • 63-40-150.02 Букса.SLDDRW
  • 63-40-150.02 Букса.SLDPRT
  • 63-40-150.10 Гильза в сборе.SLDASM
  • 63-40-150.10 Гильза в сборе.SLDDRW
  • 63-40-150.11 Гильза.SLDDRW
  • 63-40-150.11 Гильза.SLDPRT
  • 63-40-150.12 Дно.SLDDRW
  • 63-40-150.12 Дно.SLDPRT
  • 63-40-150.13 Бонка.SLDDRW
  • 63-40-150.13 Бонка.SLDPRT
  • 63-40-150.15 Фланец.SLDDRW
  • 63-40-150.15 Фланец.SLDPRT
  • 63-40-150.20 Шток в сборе.SLDASM
  • 63-40-150.20 Шток в сборе.SLDDRW
  • 63-40-150.21 Шток.SLDDRW
  • 63-40-150.21 Шток.SLDPRT
  • 63-40-150.22 Проушина.SLDDRW
  • 63-40-150.22 Проушина.SLDPRT
  • Грязесъемник WSL 0400 0486 053 CO (40,0х48,6х5,3).SLDPRT
  • Кольцо 025-030-30-2-3 ГОСТ 9833-73.SLDPRT
  • Кольцо 055-063-46-2-3 ГОСТ 9833-73.SLDPRT
  • Направляющее кольцо штока HIS 0400 0450 097 RO (40,0х45,0х9,7).SLDPRT
  • Уплотнение поршня KDSB 0630 0470 184 CX (63,0х47,0х18,4).SLDPRT
  • Уплотнение штока RSB 0400 0500 100 CO (40,0х50,0х10,0).SLDPRT
  • Штифт А.8х10.60С2 ГОСТ 14229-93.SLDPRT
