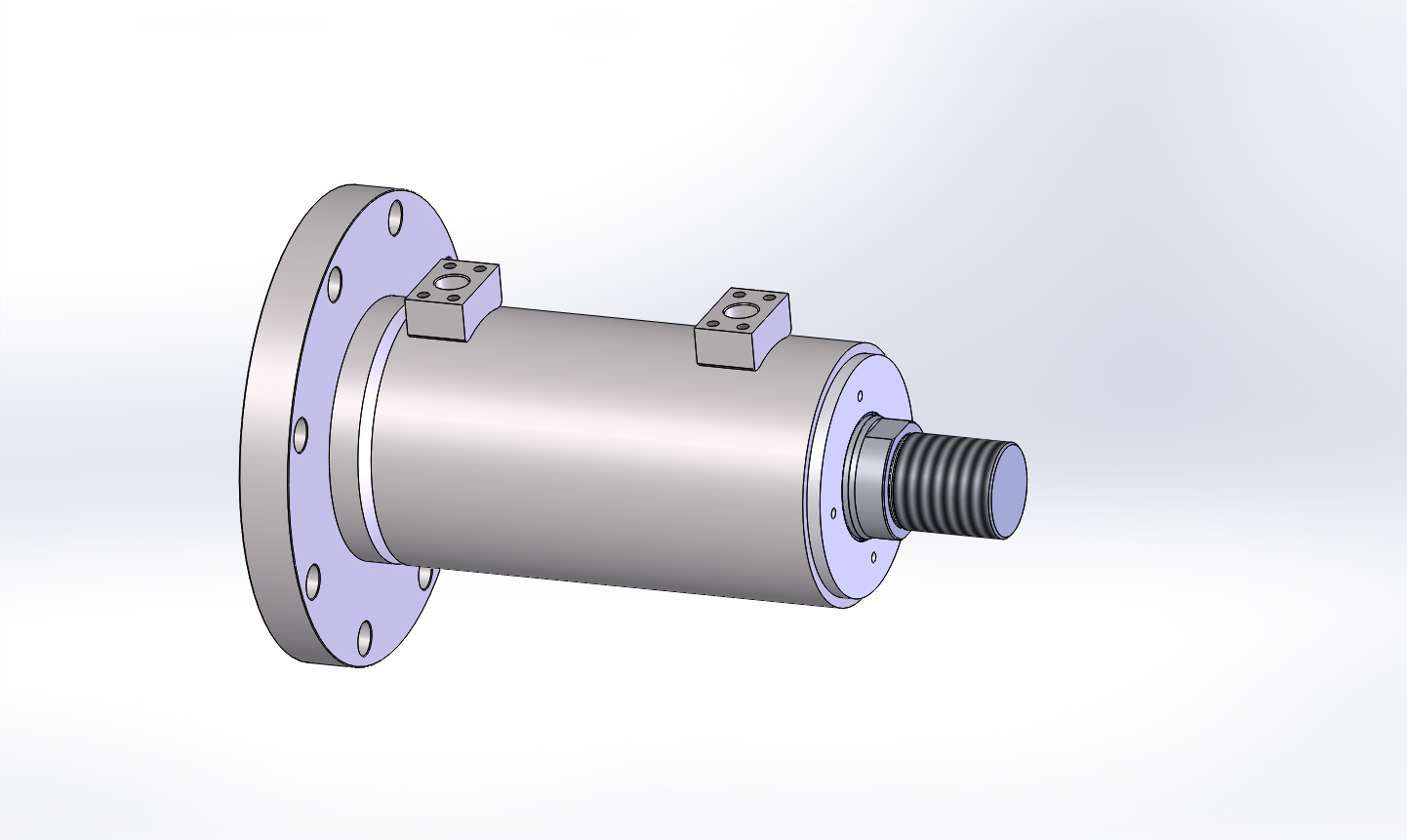

Гидроцилиндр 250-140-250

Гидроцилиндр двухстороннего действия фланцевый. Наружний диаметр гильзы - 300 мм, диаметр поршня - 250 мм, диаметр штока - 140 мм, ход штока - 250 мм. Наружний диаметр крепежжного фланца - 540 мм. Диаметр расположения отверстий крепления на фланце - 475 мм, 8 отверстий крепления диаметром - 39 мм. Резьба на конце штока - М110х3, длина резьбы - 125 мм. Номинальное давление - 25 МПа. Максимальное давление - 30 МПа. Номинальная сила толкающая - 118 000 кг, номинальная сила тянущая - 81 500 кг. Расположение крепежных отверстий на фланце подключения - 36,5х79,3; 4 отверстия М16.

Состав: 3D модель Сборка с чертежами и спецификациями.

Софт: SolidWorks 2019 SP5

Файлы:
250-140-250.00 Гидроцилиндр.SLDASM
250-140-250.00 Гидроцилиндр.SLDDRW
250-140-250.01 Поршень.SLDDRW
250-140-250.01 Поршень.SLDPRT
250-140-250.02 Букса.SLDDRW
250-140-250.02 Букса.SLDPRT
250-140-250.03 Шток.SLDDRW
250-140-250.03 Шток.SLDPRT
250-140-250.10 Гильза в сборе.SLDASM
250-140-250.10 Гильза в сборе.SLDDRW
250-140-250.11 Гильза.SLDDRW
250-140-250.11 Гильза.SLDPRT
250-140-250.12 Дно.SLDDRW
250-140-250.12 Дно.SLDPRT
250-140-250.13 Фланец.SLDDRW
250-140-250.13 Фланец.SLDPRT
250-140-250.14 Фланец.SLDDRW
250-140-250.14 Фланец.SLDPRT
Гайка М110х2-6Н ГОСТ 11871-88 1.SLDPRT
Грязесъемник WSL 1400 1522 071 CO (140,0х152,2х7,1).SLDPRT
Направляющее кольцо HPW 1400 1450 150 SO (140,0х145,0х15,0).SLDPRT
Направляющее кольцо HPW 2450 2500 150 SO (245,0х250,0х15,0).SLDPRT
Уплотнение SSA 1300 1214 090 CO (130,0x121,4x9,0).SLDPRT
Уплотнение SSA 2510 2384 124 CO (251,0x238,4x12,4).SLDPRT
Уплотнение поршня KDSB 2500 2250 254 CX (250,0х225,0х25,4).SLDPRT
Уплотнение штока RSB 1400 1500 115 CO (140,0х150,0х11,5).SLDPRT
Уплотнение штока SPK 1400 1551 063 C (140,0х155,1х6,3).SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
