Гидроцилиндр 20х16х32

Гидроцилиндр на лапах двухстороннего действия с поршнем диаметром 20 мм, штоком 16 мм, ходом 32 мм. Рабочее давление 25 МПа (250 бар). Гидроцилиндр действующий, используется на нашем предприятии. Усилие выдвижения при 23 Мпа -720 кг, усилие втягивания при 23 Мпа - 260 кг.

Состав: 3D Сборка, Сборочный чертёж, Деталировка

Софт: КОМПАС-3D 18.1

Файлы:

Гидроцилиндр 20.16х32/

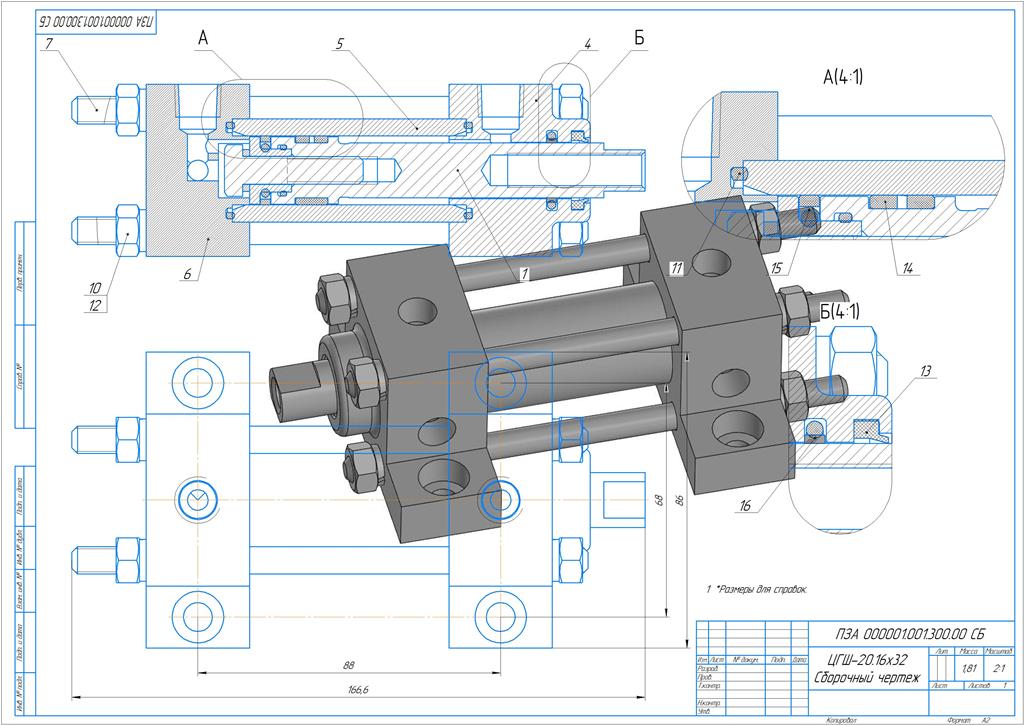

Гидроцилиндр 20.16х32/ПЗА 000001.001.300.00 СБ ЦГШ-20.16х32 Сборочный чертеж.cdw

Гидроцилиндр 20.16х32/ПЗА 000001.001.300.05 Шпилька стяжная гидроцилиндра.cdw

Гидроцилиндр 20.16х32/ПЗА 000001.001.300.00 ЦГШ-20.16х32.spw

Гидроцилиндр 20.16х32/ПЗА 000001.001.300.04 Поршень L=115.m3d

Гидроцилиндр 20.16х32/ПЗА 000001.001.301.01 Шток.cdw

Гидроцилиндр 20.16х32/ПЗА 000001.001.301.02 Крышка поршня.cdw

Гидроцилиндр 20.16х32/Направляющее кольцо К68 16х20х9,4.m3d

Гидроцилиндр 20.16х32/ПЗА 000001.001.301.00 Поршень.spw

Гидроцилиндр 20.16х32/ПЗА 000001.001.300.02 Цилиндр L=68.m3d

Гидроцилиндр 20.16х32/Грезесъёмник К06 16х22х3,5.5.m3d

Гидроцилиндр 20.16х32/ПЗА 000001.001.301.01 Шток.m3d

Гидроцилиндр 20.16х32/ПЗА 000001.001.300.05 Шпилька стяжная гидроцилиндра.m3d

Гидроцилиндр 20.16х32/ПЗА 000001.001.300.02 Цилиндр L=68.cdw

Гидроцилиндр 20.16х32/ПЗА 000001.001.301.00 СБ Поршень.a3d

Гидроцилиндр 20.16х32/ПЗА 000001.001.301.00 СБ Поршень Сборочный чертеж.cdw

Гидроцилиндр 20.16х32/ПЗА 000001.001.300.04 Поршень L=115.cdw

Гидроцилиндр 20.16х32/Уплотнение штока Р35 16х23,3х3,2/

Гидроцилиндр 20.16х32/Уплотнение штока Р35 16х23,3х3,2/Кольцо.m3d

Гидроцилиндр 20.16х32/Уплотнение штока Р35 16х23,3х3,2/Уплотнение штока Р35 16х23,3х3,2.a3d

Гидроцилиндр 20.16х32/Уплотнение штока Р35 16х23,3х3,2/Кольцо резиновое.m3d

Гидроцилиндр 20.16х32/ПЗА 000001.001.300.00 СБ ЦГШ-20.16х32.a3d

Гидроцилиндр 20.16х32/ПЗА 000001.001.301.02 Крышка поршня.m3d

Гидроцилиндр 20.16х32/ПЗА 000001.001.300.01 Крышка передняя.cdw

Гидроцилиндр 20.16х32/ПЗА 000001.001.300.03 Крышка задняя.m3d

Гидроцилиндр 20.16х32/ПЗА 000001.001.300.03 Крышка задняя.cdw

Гидроцилиндр 20.16х32/ПЗА 000001.001.300.01 Крышка передняя.m3d

Гидроцилиндр 20.16х32/Уплотнение поршня Р17 20х12,5х3,2/

Гидроцилиндр 20.16х32/Уплотнение поршня Р17 20х12,5х3,2/Кольцо.m3d

Гидроцилиндр 20.16х32/Уплотнение поршня Р17 20х12,5х3,2/Кольцо уплотнительное.m3d

Гидроцилиндр 20.16х32/Уплотнение поршня Р17 20х12,5х3,2/Уплотнение поршня Р17 20х12,5х3,2.a3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
