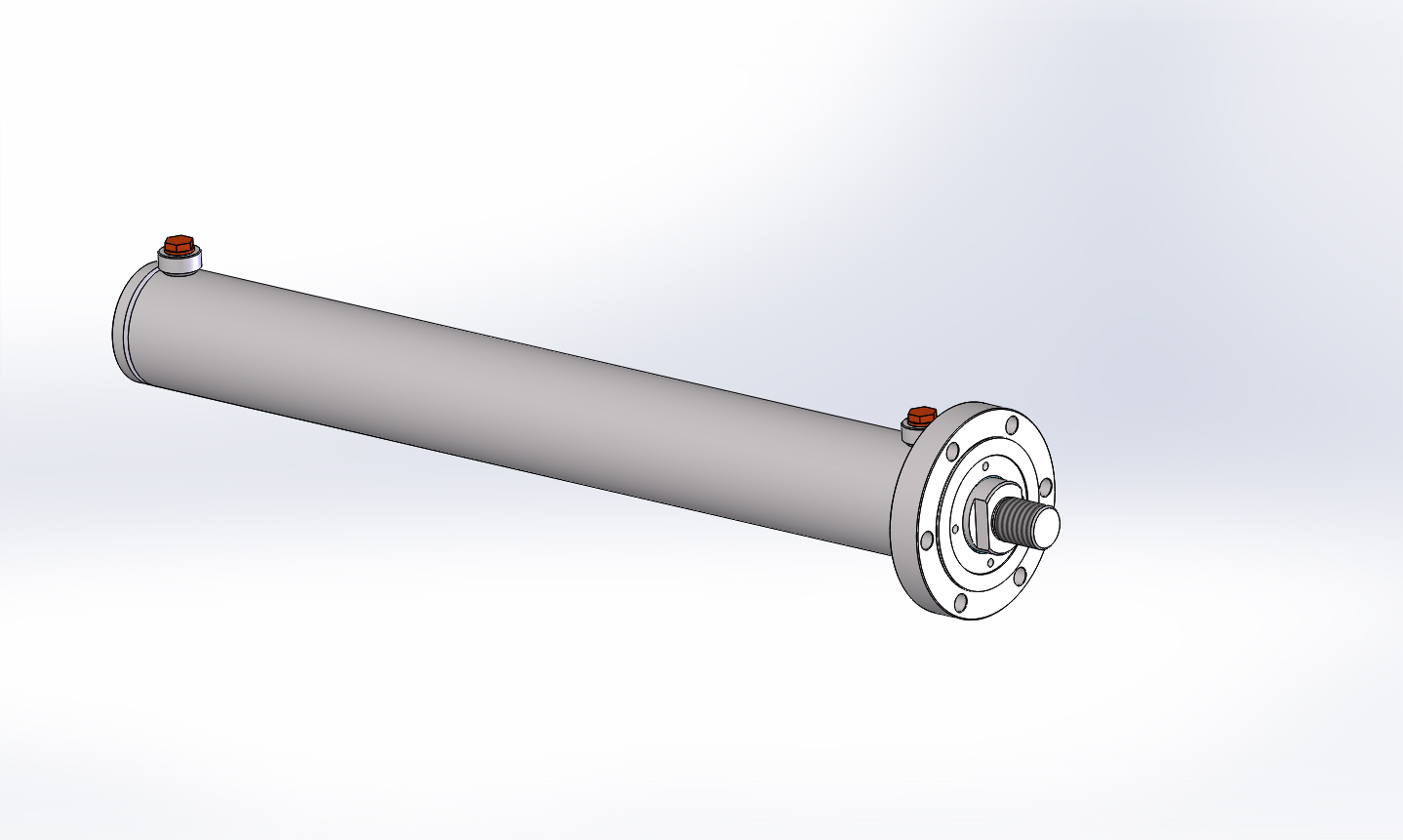

Гидроцилиндр 100-70-840

Гидроцилиндр двухстороннего действия c креплением на переднем фланце. Наружний диаметр гильзы - 115 мм, диаметр поршня - 100 мм, диаметр штока - 70 мм, ход штока - 840 мм. Наружний диаметр крепежжного фланца - 200 мм. Диаметр расположения отверстий крепления на фланце - 172 мм, 6 отверстий крепления диаметром - 17 мм. Резьба на конце штока - М42х2, длина резьбы - 50 мм. Номинальное давление - 16 МПа. Максимальное давление - 25 МПа. Номинальная сила толкающая - 125,6 кН, номинальная сила тянущая - 64,0 кН. Присоединительные резьбовые отверстия для подключения - G3/4". Масса - 60,5 кг.

Состав: 3D модель Сборка с чертежами и спецификациями.

Софт: SolidWorks 2019 SP5

Файлы:
100-70-840.00 Гидроцилиндр ГЧ.SLDDRW
100-70-840.00 Гидроцилиндр.SLDASM
100-70-840.00 Гидроцилиндр.SLDDRW
100-70-840.01 Поршень.SLDDRW
100-70-840.01 Поршень.SLDPRT
100-70-840.02 Букса.SLDDRW
100-70-840.02 Букса.SLDPRT
100-70-840.03 Шток.SLDDRW
100-70-840.03 Шток.SLDPRT
100-70-840.10 Гильза в сборе.SLDASM
100-70-840.10 Гильза в сборе.SLDDRW
100-70-840.11 Гильза.SLDDRW
100-70-840.11 Гильза.SLDPRT
100-70-840.12 Дно.SLDDRW
100-70-840.12 Дно.SLDPRT
100-70-840.13 Бонка.SLDDRW
100-70-840.13 Бонка.SLDPRT
100-70-840.14 Фланец.SLDDRW
100-70-840.14 Фланец.SLDPRT
Винт установочный с шестигранным углублением ГОСТ Р ИСО 4026-М6х10-45Н.SLDPRT
Грязесъемник WSL 0700 0786 053 CO (70,0х78,6х5,3).SLDPRT
Заглушка защитная для внутр. резьбы G3-4.SLDPRT
Кольцо 045-053-46-2-3 ГОСТ 9833-73.SLDPRT
Кольцо 092-100-46-2-3 ГОСТ 9833-73.SLDPRT
Направляющее кольцо штока HIS 0700 0760 128 RO (70,0х76,0х12,8).SLDPRT
Уплотнение поршня KDSB 1000 0750 224 CX (100,0х75,0х22,4).SLDPRT
Уплотнение штока RSB 0700 0850 115 CO (70,0х85,0х11,5).SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
