Гидроцилиндр (гидравлический цилиндр) — объёмный гидродвигатель с возвратно-поступательным движением выходного звена:

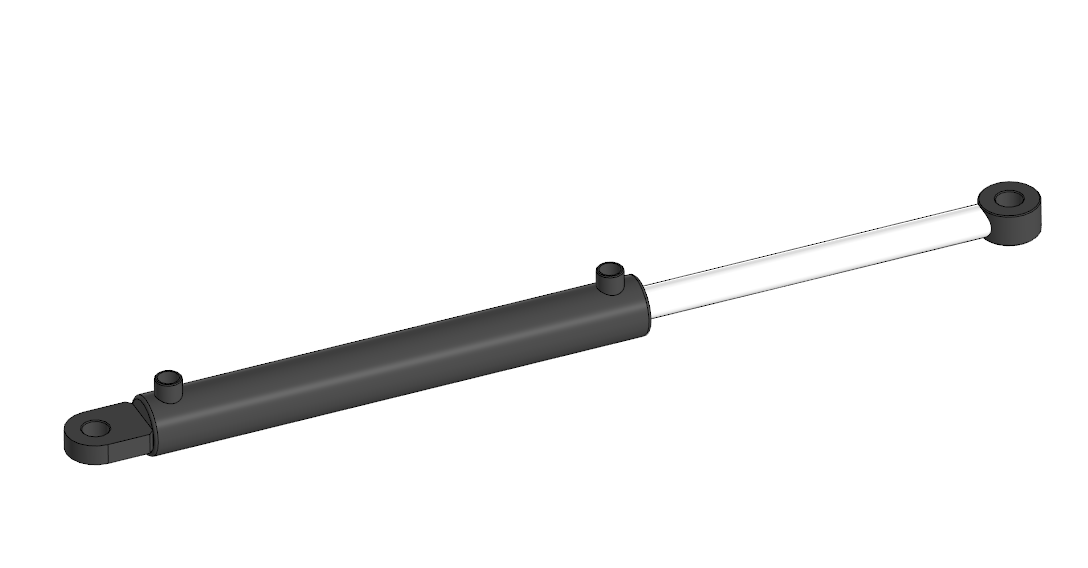

1. Гидроцилиндр 50.30.320.555
- диаметр поршня 50 мм;
- диаметр штока 30 мм;
- ход поршня 320 мм;
- расстояние по центрам в сложенном состоянии 555 мм;
- номинальное давление 16 МПа;
- максимальное давление 20 МПа;
- толкающее усилие 3900 кг;
- тянущее усилие 2900 кг.
2. Гидроцилиндр 50.30.400.605:
- ход поршня 400 мм;
- расстояние по центрам в сложенном состоянии 605 мм.
