Гидроцилиндр 63-40-340.00

4
39
0
0

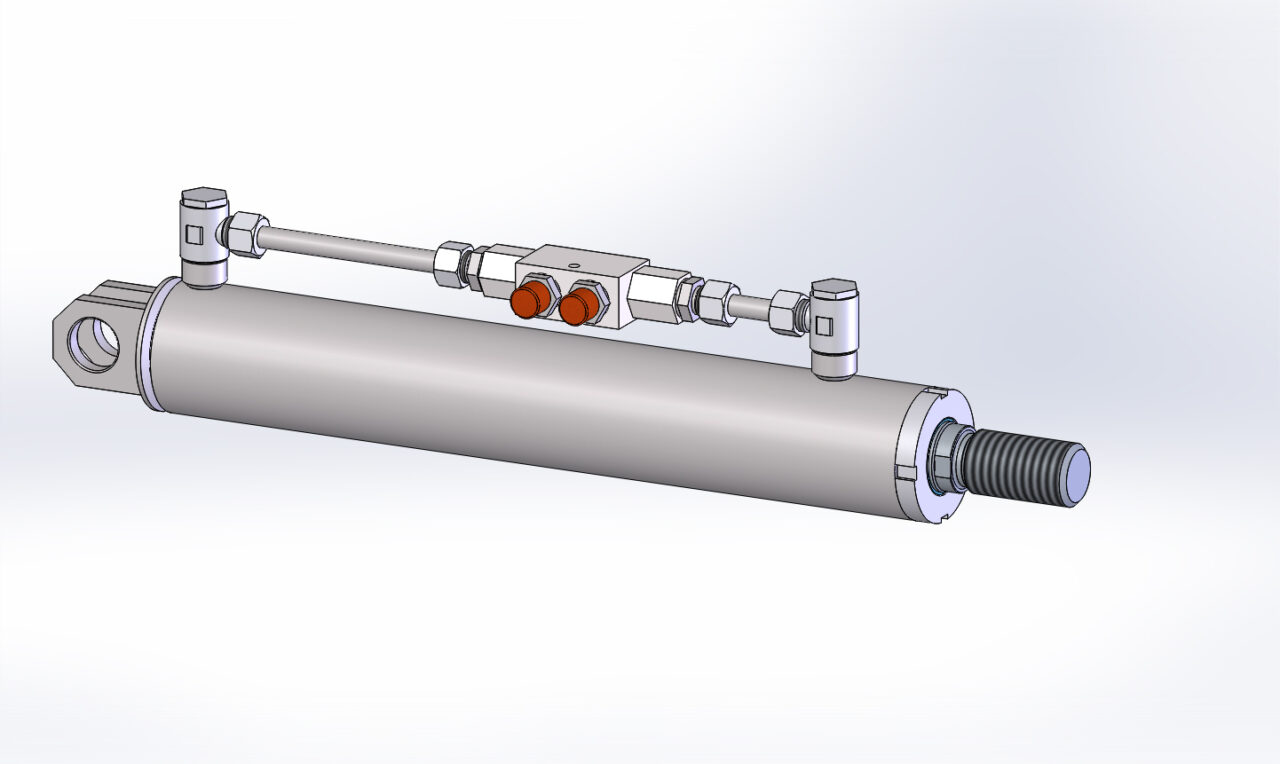

3D модель Гидроцилиндр 63-40-340.00

Гидроцилиндр двухстороннего действия. Наружний диаметр гильзы - 75 мм, диаметр поршня - 63 мм, диаметр штока - 40 мм, ход штока - 340 мм. Диаметр отверстия под палец крепления - отверсти по 30 мм. Резьба на конце штока - М36. Растояние от центра отверстия дна поршня до края штока - 600 мм. Номинальное давление - 20 МПа. Максимальное давление - 25 МПа. Номинальная сила толкающая - 6235 кг, номинальная сила тянущая - 3721 кг. Присоединительные резьбовые отверстия для подключения - 2 отверстия М16х1,5 конус 24 градуса. Масса - 13,6 кг.

3D Модели Гидравлика гидроцилиндр поршень шток
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK

Еще чертежи и проекты по этой теме:

80
3D модель Гидроцилиндр 63-40-600.00
Гидроцилиндр 63-40-600.00
50
3D модель Гидроцилиндр 63-40-150
Гидроцилиндр 63-40-150
50
3D модель Гидроцилиндр 63-35-300
Гидроцилиндр 63-35-300
50
3D модель Гидроцилиндр 63-28-50
Гидроцилиндр 63-28-50
50
3D модель Гидроцилиндр 40-25-80
Гидроцилиндр 40-25-80
50
3D модель Гидроцилиндр 250-140-250
Гидроцилиндр 250-140-250
Комментариев пока нет
Чтобы оставить комментарий, необходимо войти
Войти с помощью:
Ссылка на логин через google Ссылка на логин через vk Ссылка на логин через yandex
Автор
bysergos
Дата
17.06.2024
Язык
Русский
Состав
3D модель Сборка с чертежами и спецификациями
Софт
SolidWorks 2019 SP5 Как открыть?
Содержимое архива
  • 63-40-340.00 Гидроцилиндр.SLDASM
  • 63-40-340.00 Гидроцилиндр.SLDDRW
  • 63-40-340.01 Шток.SLDDRW
  • 63-40-340.01 Шток.SLDPRT
  • 63-40-340.02 Труба.SLDDRW
  • 63-40-340.02 Труба.SLDPRT
  • 63-40-340.03 Труба.SLDDRW
  • 63-40-340.03 Труба.SLDPRT
  • 63-40-340.04 Поршень.SLDDRW
  • 63-40-340.04 Поршень.SLDPRT
  • 63-40-340.05 Букса.SLDDRW
  • 63-40-340.05 Букса.SLDPRT
  • 63-40-340.06 Гайка.SLDDRW
  • 63-40-340.06 Гайка.SLDPRT
  • 63-40-340.10 Гильза в сборе.SLDASM
  • 63-40-340.10 Гильза в сборе.SLDDRW
  • 63-40-340.11 Гильза.SLDDRW
  • 63-40-340.11 Гильза.SLDPRT
  • 63-40-340.12 Дно.SLDDRW
  • 63-40-340.12 Дно.SLDPRT
  • 63-40-340.13 Бонка.SLDDRW
  • 63-40-340.13 Бонка.SLDPRT
  • Адаптер ввертной, угловой, д.т. 12 (М18х1,5) - BSP G3-8, арт. 1818.1217.SLDPRT
  • Гайка накидная 2-12 ГОСТ 23353-78 (М18х1,5).SLDPRT
  • Гидрозамок HKW-3-8-35.SLDPRT
  • Грязесъемник WSL 0400 0486 053 CO (40,0х48,6х5,3).SLDPRT
  • Заглушка защитная для наруж. резьбы М16х1,5.SLDPRT
  • Кольцо 025-030-30-2-3 ГОСТ 9833-73.SLDPRT
  • Кольцо 055-063-46-2-3 ГОСТ 9833-73.SLDPRT
  • Кольцо 2-12 ГОСТ 23354-78.SLDPRT
  • Направляющее кольцо штока HIS 0400 0450 097 RO (40,0х45,0х9,7).SLDPRT
  • Уплотнение поршня KDSB 0630 0470 184 CX (63,0х47,0х18,4).SLDPRT
  • Уплотнение штока RSB 0400 0500 100 CO (40,0х50,0х10,0).SLDPRT
  • Штуцер ввертной прямой, д.т. 10 (М16х1,5) - BSP G3-8, арт. 1810.1017.SLDPRT
  • Штуцер ввертной прямой, д.т. 12 (М18х1,5) - BSP G3-8, арт. 1810.1217.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
