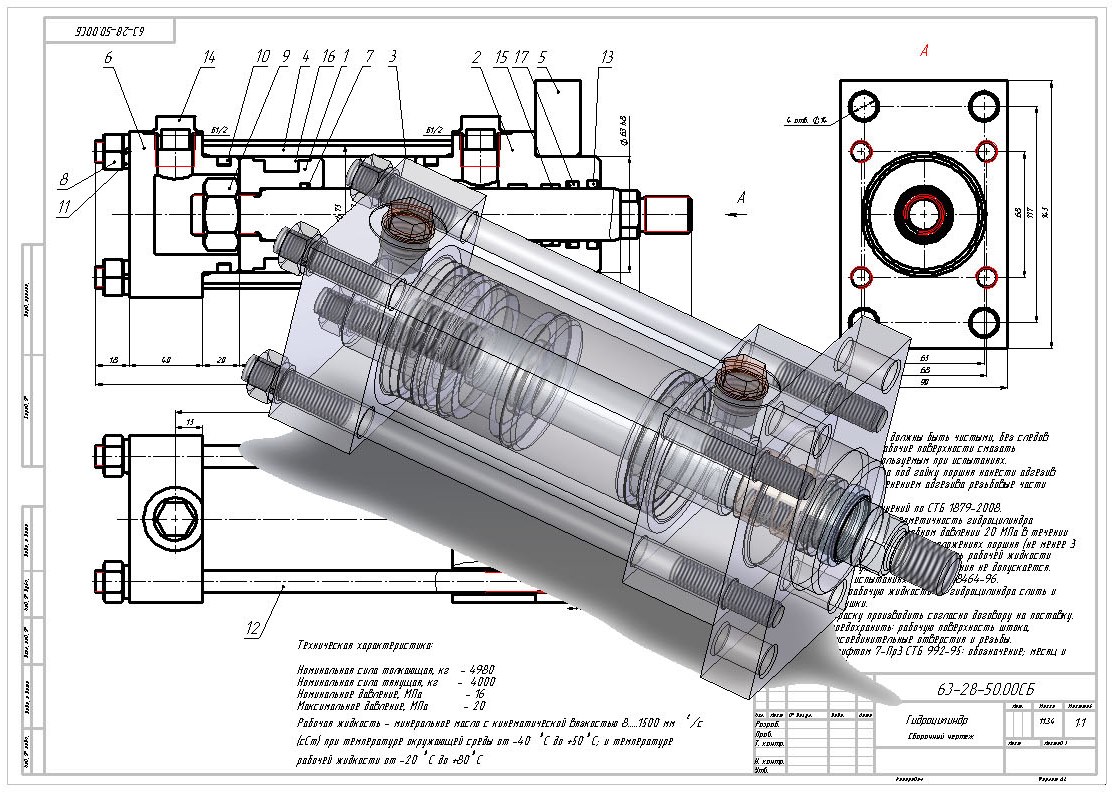

Гидроцилиндр фланцевый двухстороннего действия. Наружний диаметр гильзы - 75 мм, диаметр поршня - 63 мм, диаметр штока - 28 мм, ход штока - 50 мм. Расположение крепежных отверстий во фланце - 65 мм х117 мм, 4 отверстия диаметром 14 мм. Посадочный диаметр по буксе - 63 мм. Резьба на конце штока - М20х1,5. Номинальное давление - 16 МПа. Максимальное давление - 20 МПа. Номинальная сила толкающая - 4980 кг, номинальная сила тянущая - 4000 кг. Присоединительные резьбовые отверстия для подключения - 2 отверстия G1/2 дюйма. Масса - 11,34 кг.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Гидроцилиндр 63-28-50
Гидроцилиндр 63-28-50
0
22
0
0
50
Еще чертежи и проекты по этой теме:
Автор
bysergos
Дата
19.06.2024
Язык
Русский
Состав
3D модель Сборка с чертежами и спецификациями
Софт
SolidWorks 2019 SP5
Как открыть?
Содержимое архива
-
63-28-50.00 Гидроцилиндр.SLDASM
-
63-28-50.00 Гидроцилиндр.SLDDRW
-
63-28-50.01 Поршень.SLDDRW
-
63-28-50.01 Поршень.SLDPRT
-
63-28-50.02 Букса.SLDDRW
-
63-28-50.02 Букса.SLDPRT
-
63-28-50.03 Шток.SLDDRW
-
63-28-50.03 Шток.SLDPRT
-
63-28-50.04 Гильза.SLDDRW
-
63-28-50.04 Гильза.SLDPRT
-
63-28-50.05 Фланец.SLDDRW
-
63-28-50.05 Фланец.SLDPRT
-
63-28-50.06 Фланец.SLDDRW
-
63-28-50.06 Фланец.SLDPRT
-
Гайка М12-6Н.8.019 ГОСТ 5915-70.SLDPRT
-
Гайка М22х1.5-6Н.8.019 ГОСТ 5915-70.SLDPRT
-
Грязесъемник WSL 0280 0366 053 CO (28,0х36,6х5,3).SLDPRT
-
Заглушка защитная для внутр. резьбы G1-2.SLDPRT
-
Кольцо 028-034-36-2-3 ГОСТ 9833-73.SLDPRT
-
Кольцо 053-063-58-2-3 ГОСТ 9833-73.SLDPRT
-
Направляющее кольцо штока HIS 0280 0330 097 RO (28,0х33,0х9,7).SLDPRT
-
Уплотнение поршня KDSB 0630 0470 184 CX (63,0х47,0х18,4).SLDPRT
-
Уплотнение штока RSB 0280 0360 057 CO (28,0х36,0х5,7).SLDPRT
-
Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT
-
Шпилька M12-6gх260.88.019 ГОСТ 22042-76.SLDPRT
