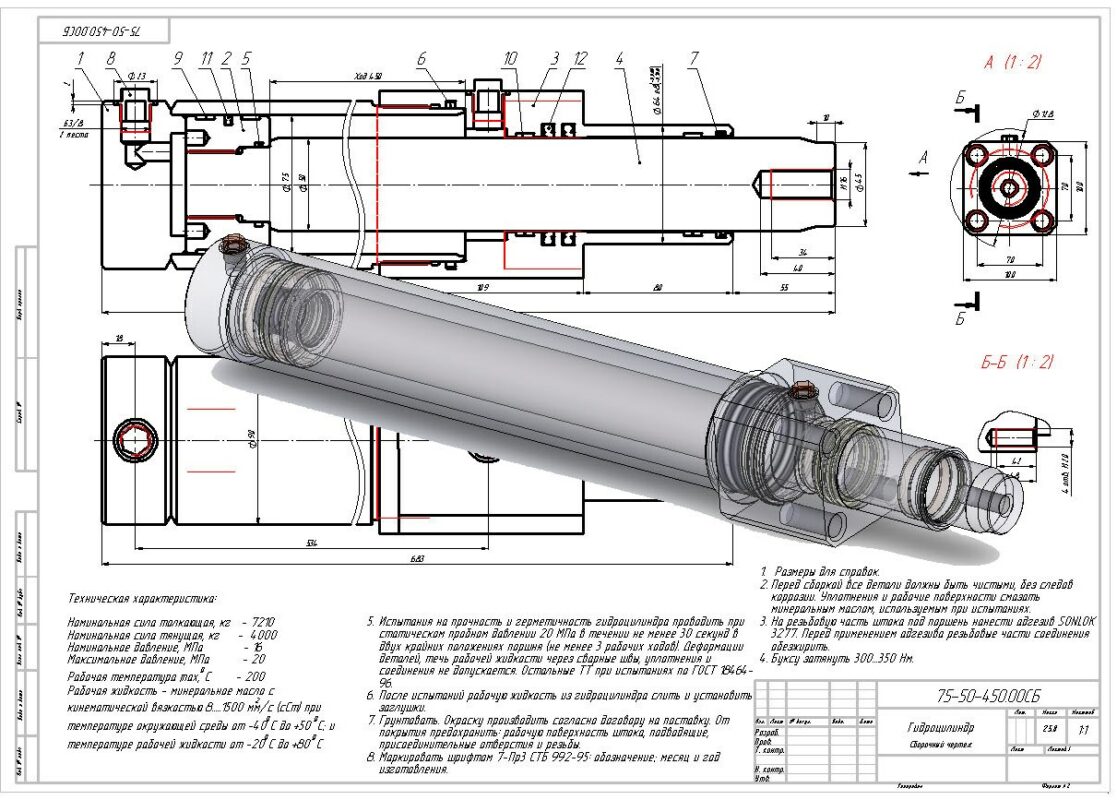

Гидроцилиндр фланцевый двухстороннего действия. Наружний диаметр гильзы - 90 мм, диаметр поршня - 75 мм, диаметр штока - 50 мм, ход штока - 450 мм. Крепежные отверстия во фланце - 4 отверстия М20, расположение крепежных отверстий по квадрату, мм - 70х70. Посадочный диаметр на штоке - 45 мм, резьба в штоке - М16. Номинальное давление - 16 МПа. Максимальное давление - 20 МПа. Номинальная сила толкающая - 7210 кг, номинальная сила тянущая - 4000 кг. Присоединительные резьбовые отверстия для подключения - 2 отверстия G3/8 дюйма. Масса - 25,8 кг.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Гидроцилиндр 75-50-450
Гидроцилиндр 75-50-450
0
15
1
0
50
Еще чертежи и проекты по этой теме:
Автор
bysergos
Дата
19.06.2024
Язык
Русский
Состав
3D модель Сборка с чертежами и спецификациями
Софт
SolidWorks 2019 SP5
Как открыть?
Содержимое архива
-
75-50-450.00 Гидроцилиндр ГЧ.SLDDRW
-
75-50-450.00 Гидроцилиндр.SLDASM
-
75-50-450.00 Гидроцилиндр.SLDDRW
-
75-50-450.01 Поршень.SLDDRW
-
75-50-450.01 Поршень.SLDPRT
-
75-50-450.02 Букса.SLDDRW
-
75-50-450.02 Букса.SLDPRT
-
75-50-450.03 Шток.SLDDRW
-
75-50-450.03 Шток.SLDPRT
-
75-50-450.10 Гильза в сборе.SLDASM
-
75-50-450.10 Гильза в сборе.SLDDRW
-
75-50-450.11 Гильза.SLDDRW
-
75-50-450.11 Гильза.SLDPRT
-
75-50-450.12 Дно.SLDDRW
-
75-50-450.12 Дно.SLDPRT
-
O-Ring DIN 3771 FPM 75 (FKM) 82,00х4,00.SLDPRT
-
Грязесъемник TRD 0500 0568 050 (50,0х56,8х5,0) FPM 75 (FKM).SLDPRT
-
Заглушка защитная для внутр. резьбы G3-8.SLDPRT
-
Кольцо 040-045-30-2-3 ГОСТ 9833-73.SLDPRT
-
Направляющее кольцо NG 0500 0550 097 (50,0х55,0х9,7) лента 9,7х2,5 PTFE+bronze, L=165 мм..SLDPRT
-
Направляющее кольцо поршня HES 0750 0700 097 RO (75,0х70,0х9,7).SLDPRT
-
Уплотнение поршня TPD 0750 0640 042 TN (75,0х64,0х4,2).SLDPRT
-
Уплотнение штока TSS 0500 0651 063 TM2 (50,0х65,1х6,3) FPM 75 (FKM).SLDPRT
