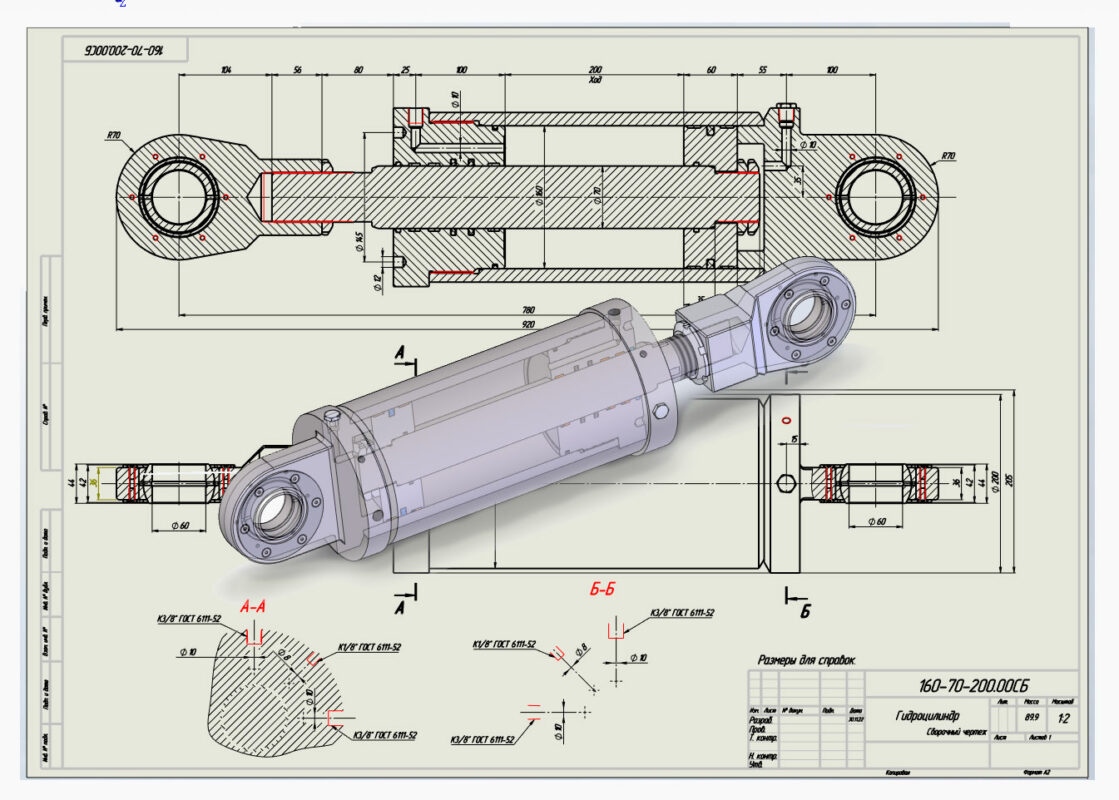

Гидроцилиндр 160-70-200

Гидроцилиндр двухстороннего действия. Наружний диаметр гильзы - 190 мм, диаметр поршня - 160 мм, диаметр штока - 70 мм, ход штока - 200 мм. В проушинах установленны подшипники ШС60К, смазка подшипника подаётся через пальцы крепления. Номинальное давление - 25 МПа. Максимальное давление - 30 МПа. Номинальная сила толкающая - 502,5 кН, номинальная сила тянущая - 406,3 кН. Присоединительные резьбовые отверстия для подключения - 4 отверстия К3/8" ГОСТ 6111-52. Отверстия подключения можно менять путем переставления пробок. Резьба дренажа (слива) - К1/8" ГОСТ 6111-52. Масса - 90 кг.

Состав: 3D модель Сборка с чертежами и спецификациями.

Софт: SolidWorks 2019 SP5

Файлы:
160-70-200.00 Гидроцилиндр ГЧ.SLDDRW
160-70-200.00 Гидроцилиндр.SLDASM
160-70-200.00 Гидроцилиндр.SLDDRW
160-70-200.01 Поршень.SLDDRW
160-70-200.01 Поршень.SLDPRT
160-70-200.02 Букса.SLDDRW
160-70-200.02 Букса.SLDPRT
160-70-200.03 Шайба.SLDDRW
160-70-200.03 Шайба.SLDPRT
160-70-200.10 Гильза в сборе.SLDASM
160-70-200.10 Гильза в сборе.SLDDRW
160-70-200.11 Гильза.SLDDRW
160-70-200.11 Гильза.SLDPRT
160-70-200.12 Дно.SLDDRW
160-70-200.12 Дно.SLDPRT
160-70-200.20 Шток в сборе.SLDASM
160-70-200.20 Шток в сборе.SLDDRW
160-70-200.21 Шток.SLDDRW
160-70-200.21 Шток.SLDPRT
160-70-200.22 Проушина.SLDDRW
160-70-200.22 Проушина.SLDPRT
Винт с потайной головкой и шестигранным углублением под ключ ГОСТ Р ИСО 10642 - М6х16 - 8.8.SLDPRT
Внутренняя обойма ШС60К.SLDPRT
Гайка М56х2-6Н ГОСТ 11871-88.SLDPRT
Грязесъемник WSL 0700 0786 053 CO (70,0х78,6х5,3).SLDPRT
Кольцо 070-078-46-2-3 ГОСТ 9833-73.SLDPRT
Кольцо 150-160-46-2-3 ГОСТ 9833-73.SLDPRT
Направляющее кольцо поршня HES 1600 1550 150 RO (160,0х155,0х15,0).SLDPRT
Направляющее кольцо штока HIS 0700 0760 128 RO (70,0х76,0х12,8).SLDPRT
Наружняя обойма ШС60К.SLDPRT
Подшипник ШС60К ГОСТ 3635-78.SLDASM
Пробка КГ 3-8 дюйма ГОСТ 12720—67.SLDPRT
Уплотнение поршня PSO 1600 1390 081 CN (160,0х139,0х8,1).SLDPRT
Уплотнение штока SPK 0700 0851 063 C (70,0х85,1х6,3).SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
