Гидроцилиндр ковша Амкадор 352 110-56-360.00

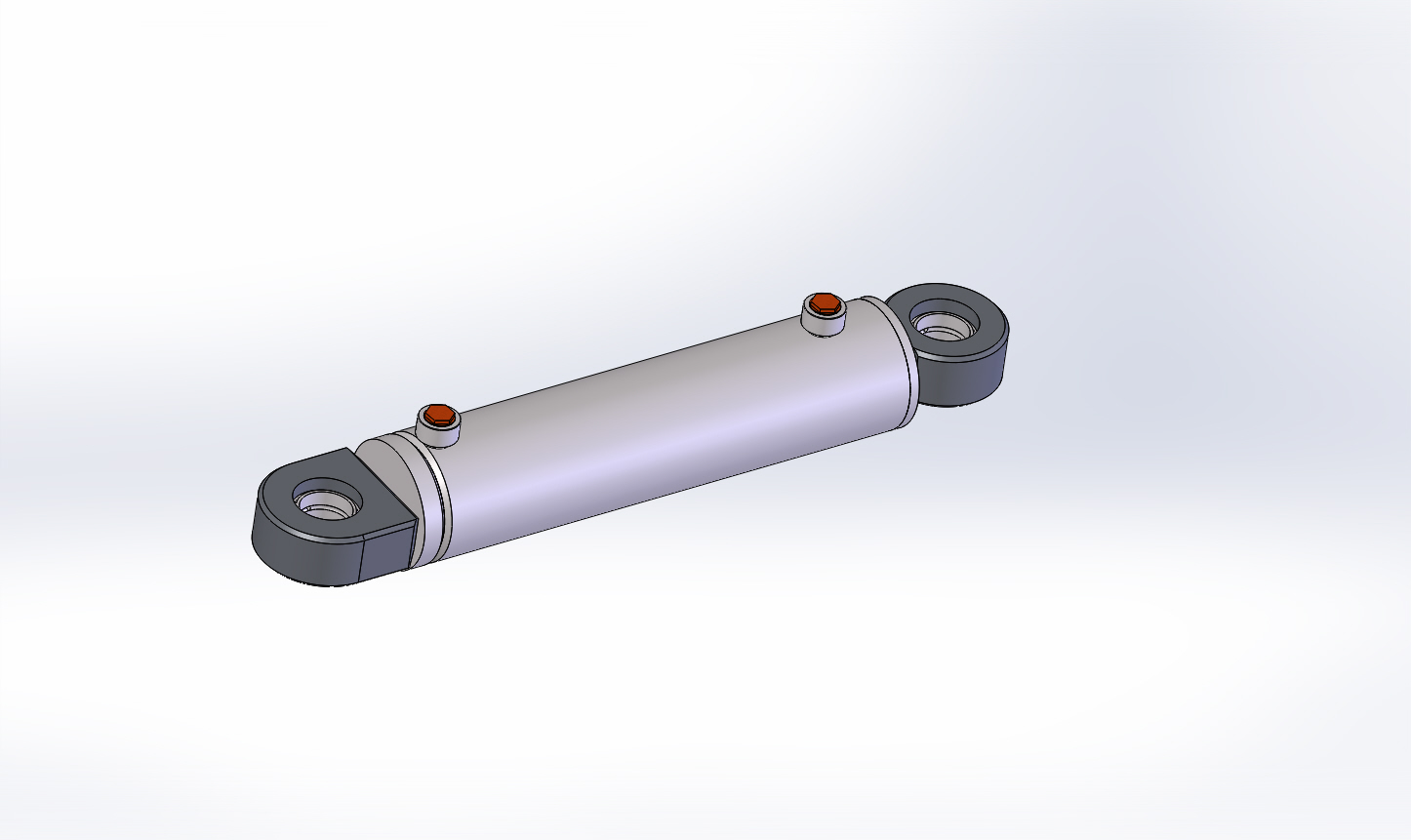

Гидроцилиндр двухстороннего действия. Наружный диаметр гильзы - 125 мм, диаметр поршня - 110 мм, диаметр штока - 56 мм, ход штока - 360 мм. Установочный размер по центрам проушин - 680 мм. Диаметр под палец - 50 мм. Номинальное давление - 16 МПа. Максимальное давление - 20 МПа. Номинальная сила толкающая - 15500 кг, номинальная сила тянущая - 11480 кг. Присоединительные резьбовые отверстия для подключения - М27х2

Состав: 3D модель Сборка с чертежами и спецификациями.

Софт: SolidWorks 2019 SP5

Файлы:
110-56-360.00 Гидроцилиндр ковша Амкадор 352/
110-56-360.00 Гидроцилиндр ковша Амкадор 352/110-56-360.13 Проушина.SLDPRT
110-56-360.00 Гидроцилиндр ковша Амкадор 352/110-56-360.13 Проушина.SLDDRW
110-56-360.00 Гидроцилиндр ковша Амкадор 352/110-56-360.10 Гильза в сборе.SLDASM
110-56-360.00 Гидроцилиндр ковша Амкадор 352/Уплотнение поршня К17 110-089 (110х89х8,1).SLDPRT
110-56-360.00 Гидроцилиндр ковша Амкадор 352/110-56-360.14 Бонка.SLDDRW
110-56-360.00 Гидроцилиндр ковша Амкадор 352/110-56-360.00 Гидроцилиндр.spfpdm
110-56-360.00 Гидроцилиндр ковша Амкадор 352/Уплотнение штока К33-056 PU 9401 (56х66х8).SLDPRT
110-56-360.00 Гидроцилиндр ковша Амкадор 352/110-56-360.02 Букса.SLDPRT
110-56-360.00 Гидроцилиндр ковша Амкадор 352/Внутренняя обойма ШС50К.SLDPRT
110-56-360.00 Гидроцилиндр ковша Амкадор 352/110-56-360.22 Проушина.SLDDRW
110-56-360.00 Гидроцилиндр ковша Амкадор 352/110-56-360.12 Дно.SLDPRT
110-56-360.00 Гидроцилиндр ковша Амкадор 352/110-56-360.21 Шток.SLDDRW
110-56-360.00 Гидроцилиндр ковша Амкадор 352/Подшипник ШС50К ГОСТ 3635-78.SLDASM
110-56-360.00 Гидроцилиндр ковша Амкадор 352/110-56-360.21 Шток.SLDPRT
110-56-360.00 Гидроцилиндр ковша Амкадор 352/110-56-360.12 Дно.SLDDRW
110-56-360.00 Гидроцилиндр ковша Амкадор 352/110-56-360.03 Гайка М42х2.SLDPRT
110-56-360.00 Гидроцилиндр ковша Амкадор 352/110-56-360.20 Шток в сборе.spfpdm
110-56-360.00 Гидроцилиндр ковша Амкадор 352/110-56-360.01 Поршень.SLDDRW
110-56-360.00 Гидроцилиндр ковша Амкадор 352/110-56-360.20 Шток в сборе.SLDDRW
110-56-360.00 Гидроцилиндр ковша Амкадор 352/110-56-360.20 Шток в сборе.SLDASM
110-56-360.00 Гидроцилиндр ковша Амкадор 352/110-56-360.00 Гидроцилиндр.SLDASM
110-56-360.00 Гидроцилиндр ковша Амкадор 352/110-56-360.01 Поршень.SLDPRT
110-56-360.00 Гидроцилиндр ковша Амкадор 352/Заглушка защитная для внутр. резьбы М27х2.SLDPRT
110-56-360.00 Гидроцилиндр ковша Амкадор 352/110-56-360.00 Гидроцилиндр.SLDDRW
110-56-360.00 Гидроцилиндр ковша Амкадор 352/Кольцо 105-112-46-2-3 ГОСТ 9833-73.SLDPRT
110-56-360.00 Гидроцилиндр ковша Амкадор 352/110-56-360.22 Проушина.SLDPRT
110-56-360.00 Гидроцилиндр ковша Амкадор 352/Грязесъемник К06-056-1 PU 9201 (56х64,6х7-5).SLDPRT
110-56-360.00 Гидроцилиндр ковша Амкадор 352/Колпачок с фиксатором для прессмасленки.SLDPRT
110-56-360.00 Гидроцилиндр ковша Амкадор 352/110-56-360.11 Гильза.SLDDRW
110-56-360.00 Гидроцилиндр ковша Амкадор 352/110-56-360.03 Гайка М42х2.SLDDRW
110-56-360.00 Гидроцилиндр ковша Амкадор 352/Наружняя обойма ШС50К.SLDPRT
110-56-360.00 Гидроцилиндр ковша Амкадор 352/Кольцо стопорное DIN 472 - 75 x 2.5.SLDPRT
110-56-360.00 Гидроцилиндр ковша Амкадор 352/Направляющее кольцо поршня К69-110-1 PM9902 (110х105х9,5).SLDPRT
110-56-360.00 Гидроцилиндр ковша Амкадор 352/110-56-360.14 Бонка.SLDPRT
110-56-360.00 Гидроцилиндр ковша Амкадор 352/Кольцо 037-045-46-2-3 ГОСТ 9833-73.SLDPRT
110-56-360.00 Гидроцилиндр ковша Амкадор 352/Штифт А.8х10.60С2 ГОСТ 14229-93.SLDPRT
110-56-360.00 Гидроцилиндр ковша Амкадор 352/Масленка 1.2.Ц6 ГОСТ 19853-74.SLDPRT
110-56-360.00 Гидроцилиндр ковша Амкадор 352/110-56-360.10 Гильза в сборе.SLDDRW
110-56-360.00 Гидроцилиндр ковша Амкадор 352/Направляющее кольцо штока К68-056-2 PM9902 (56х61х9,5).SLDPRT
110-56-360.00 Гидроцилиндр ковша Амкадор 352/110-56-360.02 Букса.SLDDRW
110-56-360.00 Гидроцилиндр ковша Амкадор 352/110-56-360.11 Гильза.SLDPRT
110-56-360.00 Гидроцилиндр ковша Амкадор 352/110-56-360.10 Гильза в сборе.spfpdm
