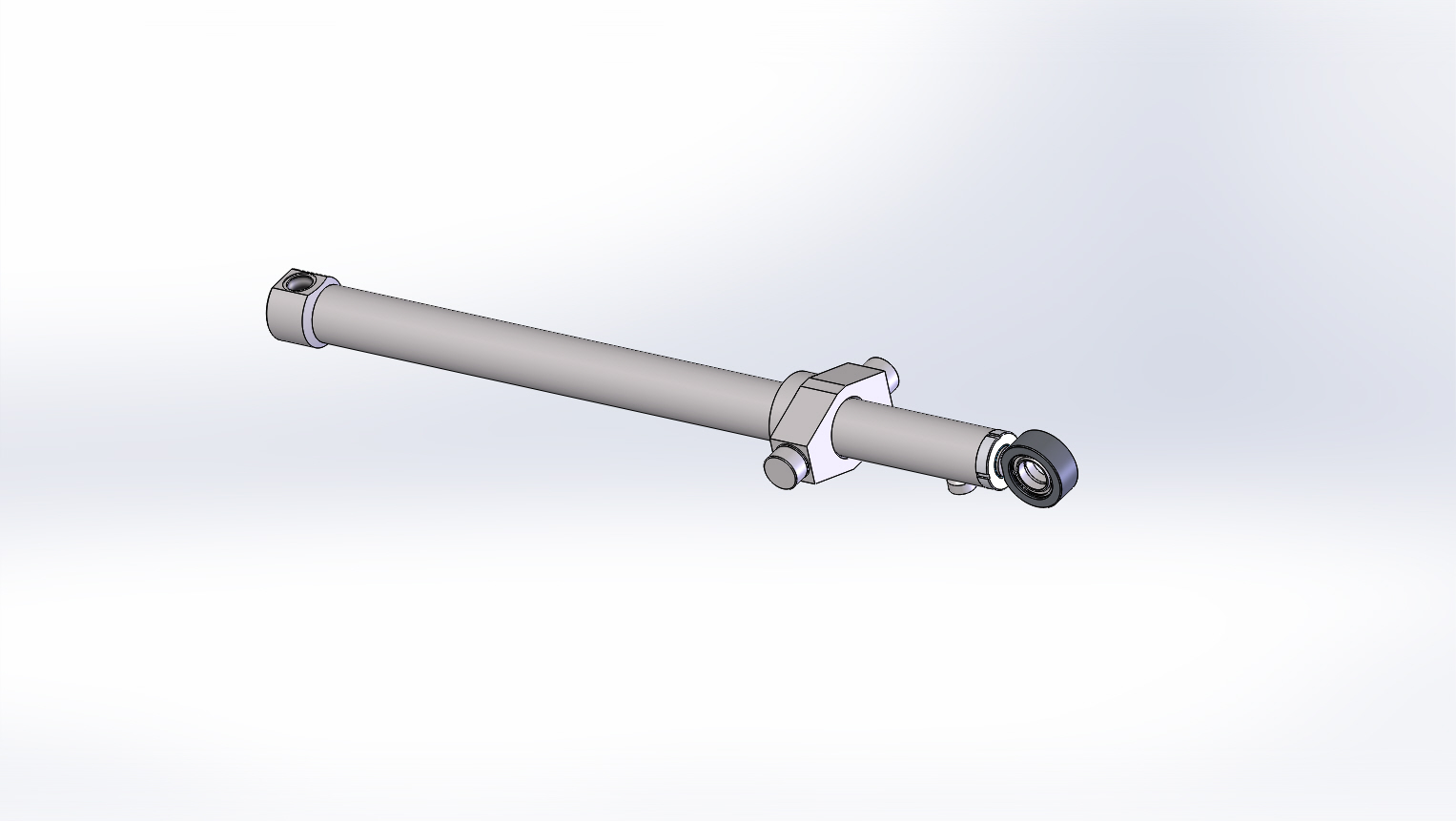

Гидроцилиндр двухстороннего действия. Наружный диаметр гильзы - 105 мм, диаметр поршня - 90 мм, диаметр штока - 55 мм, ход штока - 1200 мм. Установочный размер по центтрам фланца и проушины - 450 мм. Диаметр посадочных мест на фланце - 70 мм. Диаметр под палец - 60 мм. Номинальное давление - 20 МПа. Максимальное давление - 25 МПа. Номинальная сила толкающая - 12970 кг, номинальная сила тянущая - 8130 кг. Присоединительные резьбовые отверстия для подключения -
G1-1/2 d в дне цилиндра и G1 на гильзе.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Гидроцилиндр 90-55-1200
Гидроцилиндр 90-55-1200
0
0
36
0
0
60
Автор
bysergos
Дата
05.03.2023
Язык
Русский
Состав
3D Сборка с чертежами и спецификациями.
Софт
SolidWorks 2019 SP5
Как открыть?
Содержимое архива
-
90-55-1200.000 Гидроцилиндр
-
90-55-1200.010 Гильза в сборе.SLDDRW
-
90-55-1200.000 Гидроцилиндр.SLDDRW
-
90-55-1200.004 Гайка.SLDPRT
-
90-55-1200.000 Гидроцилиндр.spfpdm
-
Кольцо стопорное DIN 472 - 90 x 3.SLDPRT
-
90-55-1200.020 Шток в сборе.SLDASM
-
Уплотнение штока К22-055 PU 9201 (55х65х10).SLDPRT
-
90-55-1200.003 Втулка.SLDDRW
-
90-55-1200.014 Фланец.SLDDRW
-
90-55-1200.022 Проушина.SLDDRW
-
90-55-1200.004 Гайка.SLDDRW
-
90-55-1200.012 Дно.SLDDRW
-
90-55-1200.013 Бонка.SLDPRT
-
Наружняя обойма ШС60.SLDPRT
-
90-55-1200.011 Гильза.SLDPRT
-
90-55-1200.022 Проушина.SLDPRT
-
Подшипник ШС60 ГОСТ 3635-78.SLDASM
-
90-55-1200.014 Фланец.SLDPRT
-
90-55-1200.002 Букса.SLDDRW
-
90-55-1200.013 Бонка.SLDDRW
-
Винт установочный с шестигранным углублением ГОСТ Р ИСО 4026-М6х10-45Н.SLDPRT
-
90-55-1200.000 Гидроцилиндр.SLDASM
-
Грязесъемник К09-055 PU 9201 (55х63х7-4).SLDPRT
-
90-55-1200.011 Гильза.SLDDRW
-
90-55-1200.020 Шток в сборе.spfpdm
-
Кольцо 082-090-46-2-3 ГОСТ 9833-73.SLDPRT
-
Направляющее кольцо поршня К69-090 PM9902 (90х85х15).SLDPRT
-
90-55-1200.010 Гильза в сборе.spfpdm
-
Уплотнение поршня К18 090-070 (90х70х22,4).SLDPRT
-
90-55-1200.001 Поршень.SLDPRT
-
90-55-1200.021 Шток.SLDDRW
-
90-55-1200.021 Шток.SLDPRT
-
Направляющее кольцо штока К68-055 PM9902 (55х60х15).SLDPRT
-
90-55-1200.020 Шток в сборе.SLDDRW
-
90-55-1200.010 Гильза в сборе.SLDASM
-
90-55-1200.002 Букса.SLDPRT
-
Кольцо 039-045-36-2-3 ГОСТ 9833-73.SLDPRT
-
Штифт А.8х10.60С2 ГОСТ 14229-93.SLDPRT
-
90-55-1200.012 Дно.SLDPRT
-
Внутренняя обойма ШС60.SLDPRT
-
90-55-1200.003 Втулка.SLDPRT
-
90-55-1200.001 Поршень.SLDDRW
-
