Переходник для воздуха

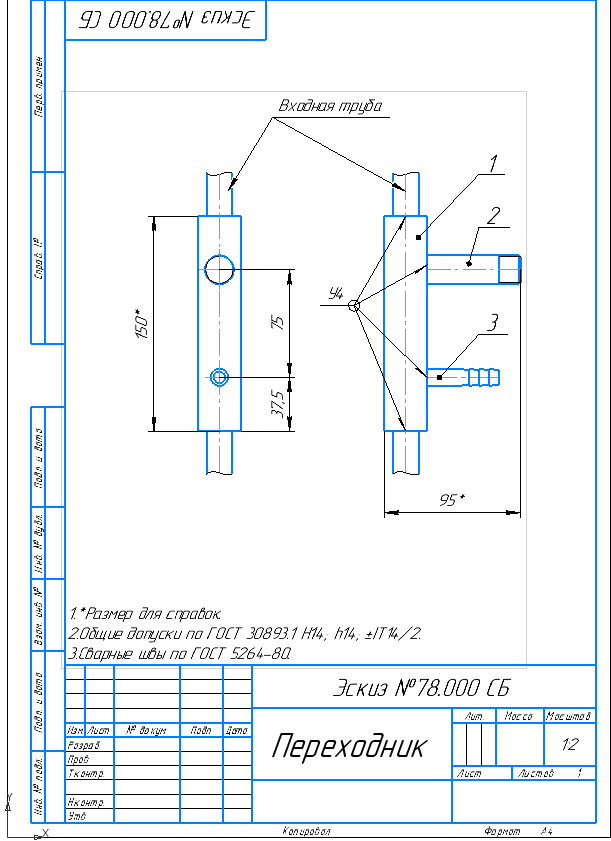

Разветвление на 2 воздушного путепровода.
Сварной вариант. Под шланги диаметром 10 мм.

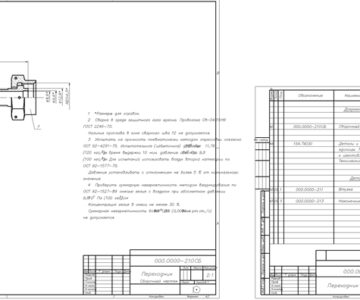

Состав: Сборочный чертеж, деталировка, спецификация

Софт: КОМПАС-3D 18

Файлы:

Штуцер под кран _ Эскиз №78.002.cdw

Переходник _ Эскиз №78.001 СБ.spw

Переходник _ Эскиз №78.000 СБ.cdw

Штуцер под шланг _ Эскиз №78.003.cdw

Труба _ Эскиз №78.001.cdw
