Усилитель давления

Усилитель давления - вспомогательное устройство, предназначенное для повышения давления в пневмомагистралях.

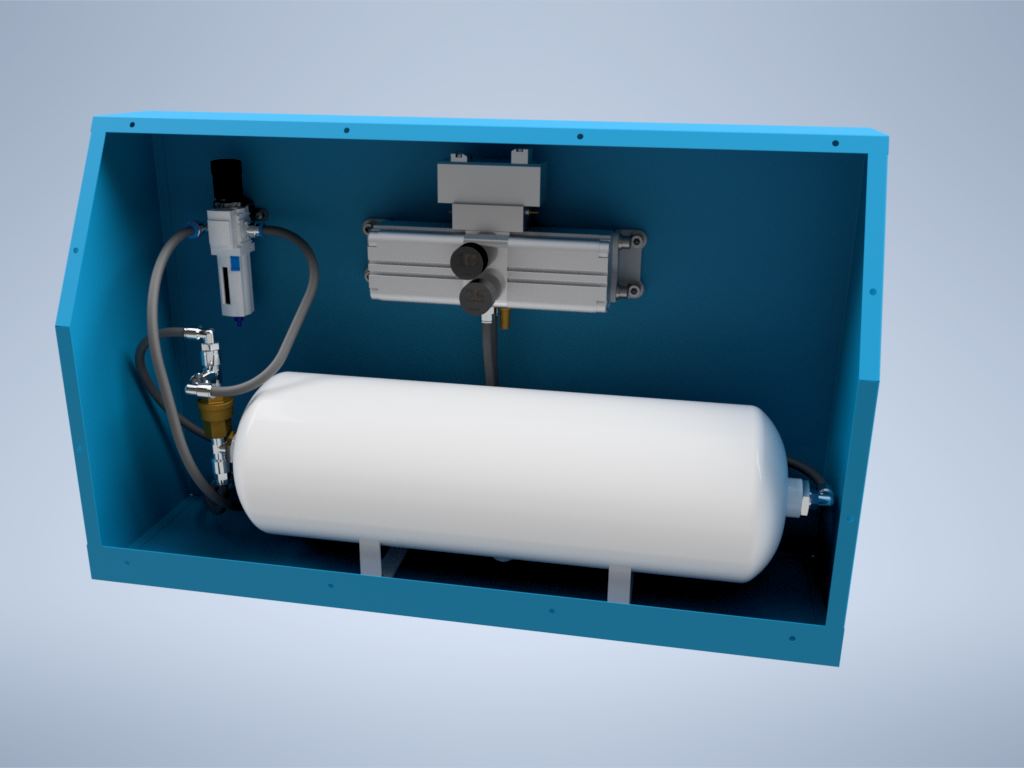

Изделие представляет собой комбинацию из усилителя давления и ресивера сжатого воздуха.
Через перепускной узел с обратным клапаном выполняется постоянная подача сетевого
давления к ресиверу.
Предназначен для повышения давления в пневматической магистрали.
Повышает давление в 2 раза.
Регулятор давления обеспечивает постоянное давление на выходе
Компактная конструкция
Не требует электропитания.
Два манометра служат для контроля входного и выходного давления.
Усилитель начинает функционировать сразу, как только к усилителю подводится давление сети.
При достижении заданного давления на выходе усилителя
происходит автоматическая остановка устройства, если расход сжатого
воздуха потребителем ниже возможной производительности устройства.
Возобновление работы устройства происходит автоматически.
Система усиления давления представляет собой конструкцию из двух
пневмоцилиндров в общем корпусе с поршнями, расположенными на
общем штоке, системы обратных клапанов и управляющих элементов.
Изделие представляет собой комбинацию из усилителя давления и ресивера сжатого воздуха. Через перепускной узел с обратным клапаном выполняется постоянная подача сетевого
давления к ресиверу. Два манометра служат для контроля входного и выходного давления

Состав: 3D-модель Язык документа

Софт: Autodesk Inventor 2020

Файлы:
Усилитель давления/
Усилитель давления/541678 PAN-R-12x2_2-SI---(50) (трубка Ø12).ipt
Усилитель давления/lockfile.lck
Усилитель давления/OldVersions/
Усилитель давления/OldVersions/Усилитель давления воздуха.0027.iam
Усилитель давления/Кожух усилителя/
Усилитель давления/Кожух усилителя/4098 CK-1_2-PK-13 (резьбовое фитин с накидной гайкой).ipt
Усилитель давления/Кожух усилителя/578347 NPQH-D-G38-Q12-P10 (фитинг цанговый прямой в DPA G3,8 для трубки Ø12).ipt
Усилитель давления/Кожух усилителя/OldVersions/
Усилитель давления/Кожух усилителя/OldVersions/4098 CK-1_2-PK-13 (резьбовое фитин с накидной гайкой).0001.ipt
Усилитель давления/Кожух усилителя/OldVersions/Кожух усилителя.0017.iam
Усилитель давления/Кожух усилителя/OldVersions/Корпус кожуха.0010.ipt
Усилитель давления/Кожух усилителя/OldVersions/Стенка Кожуха левая.0003.ipt
Усилитель давления/Кожух усилителя/OldVersions/Стенка Кожуха правая.0004.ipt
Усилитель давления/Кожух усилителя/Кожух усилителя.iam
Усилитель давления/Кожух усилителя/Корпус кожуха.ipt
Усилитель давления/Кожух усилителя/Крышка кожуха.ipt
Усилитель давления/Кожух усилителя/Переборочный штуцер G1,2/
Усилитель давления/Кожух усилителя/Переборочный штуцер G1,2/8069243 NPFC-H-G12-F (переборочный штуцер G1,2).iam
Усилитель давления/Кожух усилителя/Переборочный штуцер G1,2/8069243 NPFC-H-G12-F---(f).ipt
Усилитель давления/Кожух усилителя/Переборочный штуцер G1,2/8069243 NPFC-H-G12-F---(n).ipt
Усилитель давления/Кожух усилителя/Переборочный штуцер G1,2/OldVersions/
Усилитель давления/Кожух усилителя/Переборочный штуцер G1,2/OldVersions/8069243 NPFC-H-G12-F (переборочный штуцер G1,2).0003.iam
Усилитель давления/Кожух усилителя/Переборочный штуцер G1,2/OldVersions/8069243 NPFC-H-G12-F---(f).0001.ipt
Усилитель давления/Кожух усилителя/Переборочный штуцер G1,2/OldVersions/8069243 NPFC-H-G12-F---(n).0001.ipt
Усилитель давления/Кожух усилителя/Стенка Кожуха левая.ipt
Усилитель давления/Кожух усилителя/Стенка Кожуха правая.ipt
Усилитель давления/Ресивер 20 литров/
Усилитель давления/Ресивер 20 литров/12145563 H.161-1,2 (обратный клапан).ipt
Усилитель давления/Ресивер 20 литров/192161 VZS-20-B (ресивер 20 литров).iam
Усилитель давления/Ресивер 20 литров/192161 VZS-20-B (ресивер 20 литров).ipt
Усилитель давления/Ресивер 20 литров/578292 NPQH-L-G12-Q12 (Фитинг цанговый угловой G12 для трубки Ø12).ipt
Усилитель давления/Ресивер 20 литров/578350 NPQH-D-G12-Q12 (фитинг цанговый прямой G1,2 для трубки Ø12).ipt
Усилитель давления/Ресивер 20 литров/578408 NPQH-BK-G38-P10 (заглушка для слива с ресивера G38).ipt
Усилитель давления/Ресивер 20 литров/8030249 NPFC-T-2G12-R12-FMF (тройник G1,2-R1,2-G1,2).ipt
Усилитель давления/Ресивер 20 литров/8030261 NPFC-T-2R12-G12-MMF (тройник G1,2-G1,2-R1,2).ipt
Усилитель давления/Ресивер 20 литров/8069237 NPFC-R-G1-G12-MF (переход для ресивера).ipt
Усилитель давления/Ресивер 20 литров/OldVersions/
Усилитель давления/Ресивер 20 литров/OldVersions/192161 VZS-20-B (ресивер 20 литров).0011.iam
Усилитель давления/Усилитель давления воздуха/
Усилитель давления/Усилитель давления воздуха.iam
Усилитель давления/Усилитель давления воздуха.ipj
Усилитель давления/Усилитель давления воздуха/AIP/
Усилитель давления/Усилитель давления воздуха/AIP/Трубы и трубопроводы/
Усилитель давления/Усилитель давления воздуха/AIP/Трубы и трубопроводы/OldVersions/
Усилитель давления/Усилитель давления воздуха/AIP/Трубы и трубопроводы/OldVersions/Участки труб и трубопроводов.0010.iam
Усилитель давления/Усилитель давления воздуха/AIP/Трубы и трубопроводы/Участки труб и трубопроводов.iam
Усилитель давления/Усилитель давления воздуха/AIP/Трубы и трубопроводы/Участок01/
Усилитель давления/Усилитель давления воздуха/AIP/Трубы и трубопроводы/Участок01/OldVersions/
Усилитель давления/Усилитель давления воздуха/AIP/Трубы и трубопроводы/Участок01/OldVersions/pisweep.1571912593112.0001.ipt
Усилитель давления/Усилитель давления воздуха/AIP/Трубы и трубопроводы/Участок01/OldVersions/pisweep.1571914963512.0001.ipt
Усилитель давления/Усилитель давления воздуха/AIP/Трубы и трубопроводы/Участок01/OldVersions/pisweep.1571915939214.0001.ipt
Усилитель давления/Усилитель давления воздуха/AIP/Трубы и трубопроводы/Участок01/OldVersions/pisweep.1571916824303.0001.ipt
Усилитель давления/Усилитель давления воздуха/AIP/Трубы и трубопроводы/Участок01/OldVersions/pisweep.1571917103790.0001.ipt
Усилитель давления/Усилитель давления воздуха/AIP/Трубы и трубопроводы/Участок01/OldVersions/Трасса01.0003.ipt
Усилитель давления/Усилитель давления воздуха/AIP/Трубы и трубопроводы/Участок01/OldVersions/Трасса02.0003.ipt
Усилитель давления/Усилитель давления воздуха/AIP/Трубы и трубопроводы/Участок01/OldVersions/Трасса03.0003.ipt
Усилитель давления/Усилитель давления воздуха/AIP/Трубы и трубопроводы/Участок01/OldVersions/Трасса04.0003.ipt
Усилитель давления/Усилитель давления воздуха/AIP/Трубы и трубопроводы/Участок01/OldVersions/Трасса05.0003.ipt
Усилитель давления/Усилитель давления воздуха/AIP/Трубы и трубопроводы/Участок01/OldVersions/Усилитель давления воздуха.Участок01.0008.iam
Усилитель давления/Усилитель давления воздуха/AIP/Трубы и трубопроводы/Участок01/pisweep.1571912593112.ipt
Усилитель давления/Усилитель давления воздуха/AIP/Трубы и трубопроводы/Участок01/pisweep.1571914963512.ipt
Усилитель давления/Усилитель давления воздуха/AIP/Трубы и трубопроводы/Участок01/pisweep.1571915939214.ipt
Усилитель давления/Усилитель давления воздуха/AIP/Трубы и трубопроводы/Участок01/pisweep.1571916824303.ipt
Усилитель давления/Усилитель давления воздуха/AIP/Трубы и трубопроводы/Участок01/pisweep.1571917103790.ipt
Усилитель давления/Усилитель давления воздуха/AIP/Трубы и трубопроводы/Участок01/Трасса01.ipt
Усилитель давления/Усилитель давления воздуха/AIP/Трубы и трубопроводы/Участок01/Трасса02.ipt
Усилитель давления/Усилитель давления воздуха/AIP/Трубы и трубопроводы/Участок01/Трасса03.ipt
Усилитель давления/Усилитель давления воздуха/AIP/Трубы и трубопроводы/Участок01/Трасса04.ipt
Усилитель давления/Усилитель давления воздуха/AIP/Трубы и трубопроводы/Участок01/Трасса05.ipt
Усилитель давления/Усилитель давления воздуха/AIP/Трубы и трубопроводы/Участок01/Усилитель давления воздуха.Участок01.iam
Усилитель давления/Усилитель давления воздуха/Мастер проектирования/
Усилитель давления/Усилитель давления воздуха/Мастер проектирования/OldVersions/
Усилитель давления/Усилитель давления воздуха/Мастер проектирования/OldVersions/Болтовое соединение1.0001.iam
Усилитель давления/Усилитель давления воздуха/Мастер проектирования/OldVersions/Болтовое соединение3.0001.iam
Усилитель давления/Усилитель давления воздуха/Мастер проектирования/Болтовое соединение1.iam
Усилитель давления/Усилитель давления воздуха/Мастер проектирования/Болтовое соединение2.iam
Усилитель давления/Усилитель давления воздуха/Мастер проектирования/Болтовое соединение3.iam
Усилитель давления/Усилитель давления с магнитным кольцом/
Усилитель давления/Усилитель давления с магнитным кольцом/549397 DPA-63-D (усилитель давления)/
Усилитель давления/Усилитель давления с магнитным кольцом/549397 DPA-63-D (усилитель давления)/1205862 AMTE-M-LH-G38 (глушитель выхлопа DPA).ipt
Усилитель давления/Усилитель давления с магнитным кольцом/549397 DPA-63-D (усилитель давления)/1231120 AMTE-M-LH-M3 (глушитель пилота DPA).ipt
Усилитель давления/Усилитель давления с магнитным кольцом/549397 DPA-63-D (усилитель давления)/526167 MA-40-25-1_8-EN (манометр 25 бар для выходного давления DPA).ipt
Усилитель давления/Усилитель давления с магнитным кольцом/549397 DPA-63-D (усилитель давления)/529046 MA-40-16-1_8-EN-DPA (манометр 16 бар для входного давления DPA).ipt
Усилитель давления/Усилитель давления с магнитным кольцом/549397 DPA-63-D (усилитель давления)/549397 DPA-63-D (усилитель давления).iam
Усилитель давления/Усилитель давления с магнитным кольцом/549397 DPA-63-D (усилитель давления)/549397 DPA-63-D 63_ap.ipt
Усилитель давления/Усилитель давления с магнитным кольцом/549397 DPA-63-D (усилитель давления)/549397 DPA-63-D 63_pv.ipt
Усилитель давления/Усилитель давления с магнитным кольцом/549397 DPA-63-D (усилитель давления)/549397 DPA-63-D-cyl.ipt
Усилитель давления/Усилитель давления с магнитным кольцом/549397 DPA-63-D (усилитель давления)/549397 DPA-63-D-m.ipt
Усилитель давления/Усилитель давления с магнитным кольцом/549397 DPA-63-D (усилитель давления)/578347 NPQH-D-G38-Q12-P10 (фитинг цанговый прямой G3,8 для трубки Ø12).ipt
Усилитель давления/Усилитель давления с магнитным кольцом/549397 DPA-63-D (усилитель давления)/OldVersions/
Усилитель давления/Усилитель давления с магнитным кольцом/549397 DPA-63-D (усилитель давления)/OldVersions/1205862 AMTE-M-LH-G38 (глушитель выхлопа DPA).0001.ipt
Усилитель давления/Усилитель давления с магнитным кольцом/549397 DPA-63-D (усилитель давления)/OldVersions/1231120 AMTE-M-LH-M3 (глушитель пилота DPA).0001.ipt
Усилитель давления/Усилитель давления с магнитным кольцом/549397 DPA-63-D (усилитель давления)/OldVersions/526167 MA-40-25-1_8-EN (манометр 16 бар для выходного давления DPA).0001.ipt
Усилитель давления/Усилитель давления с магнитным кольцом/549397 DPA-63-D (усилитель давления)/OldVersions/526167 MA-40-25-1_8-EN (манометр 25 бар для выходного давления DPA).0002.ipt
Усилитель давления/Усилитель давления с магнитным кольцом/549397 DPA-63-D (усилитель давления)/OldVersions/529046 MA-40-16-1_8-EN-DPA (манометр 16 бар для входа давления DPA).0002.ipt
Усилитель давления/Усилитель давления с магнитным кольцом/549397 DPA-63-D (усилитель давления)/OldVersions/529046 MA-40-16-1_8-EN-DPA (манометр 16 бар для входа давления DPA).0003.ipt
Усилитель давления/Усилитель давления с магнитным кольцом/549397 DPA-63-D (усилитель давления)/OldVersions/549397 DPA-63-D (усилитель давления).0012.iam
Усилитель давления/Усилитель давления с магнитным кольцом/549397 DPA-63-D (усилитель давления)/OldVersions/549397 DPA-63-D 63_ap.0001.ipt
Усилитель давления/Усилитель давления с магнитным кольцом/549397 DPA-63-D (усилитель давления)/OldVersions/549397 DPA-63-D 63_pv.0001.ipt
Усилитель давления/Усилитель давления с магнитным кольцом/549397 DPA-63-D (усилитель давления)/OldVersions/549397 DPA-63-D-cyl.0001.ipt
Усилитель давления/Усилитель давления с магнитным кольцом/549397 DPA-63-D (усилитель давления)/OldVersions/549397 DPA-63-D-m.0001.ipt
Усилитель давления/Усилитель давления с магнитным кольцом/549397 DPA-63-D (усилитель давления)/OldVersions/549397 DPA-63-D.0001.iam
Усилитель давления/Усилитель давления с магнитным кольцом/549397 DPA-63-D (усилитель давления)/OldVersions/578347 NPQH-D-G38-Q12-P10.0001.ipt
Усилитель давления/Усилитель давления с магнитным кольцом/549397 DPA-63-D (усилитель давления)/Крепежные лапы/
Усилитель давления/Усилитель давления с магнитным кольцом/549397 DPA-63-D (усилитель давления)/Крепежные лапы/157315 HUA-63---(50).iam
Усилитель давления/Усилитель давления с магнитным кольцом/549397 DPA-63-D (усилитель давления)/Крепежные лапы/157315 HUA-63---(F).ipt
Усилитель давления/Усилитель давления с магнитным кольцом/549397 DPA-63-D (усилитель давления)/Крепежные лапы/DIN-912 - M10x30(F).ipt
Усилитель давления/Усилитель давления с магнитным кольцом/549397 DPA-63-D (усилитель давления)/Крепежные лапы/OldVersions/
Усилитель давления/Усилитель давления с магнитным кольцом/549397 DPA-63-D (усилитель давления)/Крепежные лапы/OldVersions/157315 HUA-63---(50).0001.iam
Усилитель давления/Усилитель давления с магнитным кольцом/549397 DPA-63-D (усилитель давления)/Крепежные лапы/OldVersions/157315 HUA-63---(F).0003.ipt
Усилитель давления/Усилитель давления с магнитным кольцом/549397 DPA-63-D (усилитель давления)/Крепежные лапы/OldVersions/DIN-912 - M10x30(F).0002.ipt
Усилитель давления/Фильтр-регулятор MS4-LFR/
Усилитель давления/Фильтр-регулятор MS4-LFR/164980 QS-1_4-12 (штуцер с цанговым соединением).ipt
Усилитель давления/Фильтр-регулятор MS4-LFR/186351 QSL-G1_4-12 (угловой штуцер с цанговым зажимом и резьбой).ipt
Усилитель давления/Фильтр-регулятор MS4-LFR/526064 MS4-WR (монтажная скоба).ipt
Усилитель давления/Фильтр-регулятор MS4-LFR/526489 MS4-LFR-1_4-D7-C-R-M-AS-0D.ipt
Усилитель давления/Фильтр-регулятор MS4-LFR/526489 MS4-LFR-M.ipt
Усилитель давления/Фильтр-регулятор MS4-LFR/529152 MS4-LFR-1_4-D7-CRM-AS (фильтр-регулятор MS4-LFR).iam
Усилитель давления/Фильтр-регулятор MS4-LFR/532187 MS4-WRS (6-гранная гайка).ipt
Усилитель давления/Фильтр-регулятор MS4-LFR/645204 MS4.ipt
Усилитель давления/Фильтр-регулятор MS4-LFR/OldVersions/
Усилитель давления/Фильтр-регулятор MS4-LFR/OldVersions/164980 QS-1_4-12 (штуцер с цанговым соединением).0001.ipt
Усилитель давления/Фильтр-регулятор MS4-LFR/OldVersions/186351 QSL-G1_4-12 (угловой штуцер с цанговым зажимом и резьбой).0001.ipt
Усилитель давления/Фильтр-регулятор MS4-LFR/OldVersions/526064 MS4-WR (монтажная скоба).0004.ipt
Усилитель давления/Фильтр-регулятор MS4-LFR/OldVersions/526489 MS4-LFR-1_4-D7-C-R-M-AS-0D.0003.ipt
Усилитель давления/Фильтр-регулятор MS4-LFR/OldVersions/526489 MS4-LFR-M.0002.ipt
Усилитель давления/Фильтр-регулятор MS4-LFR/OldVersions/529152 MS4-LFR-1_4-D7-CRM-AS (фильтр-регулятор MS4-LFR).0010.iam
Усилитель давления/Фильтр-регулятор MS4-LFR/OldVersions/532187 MS4-WRS (6-гранная гайка).0001.ipt
Усилитель давления/Фильтр-регулятор MS4-LFR/OldVersions/645204 MS4.0002.ipt
