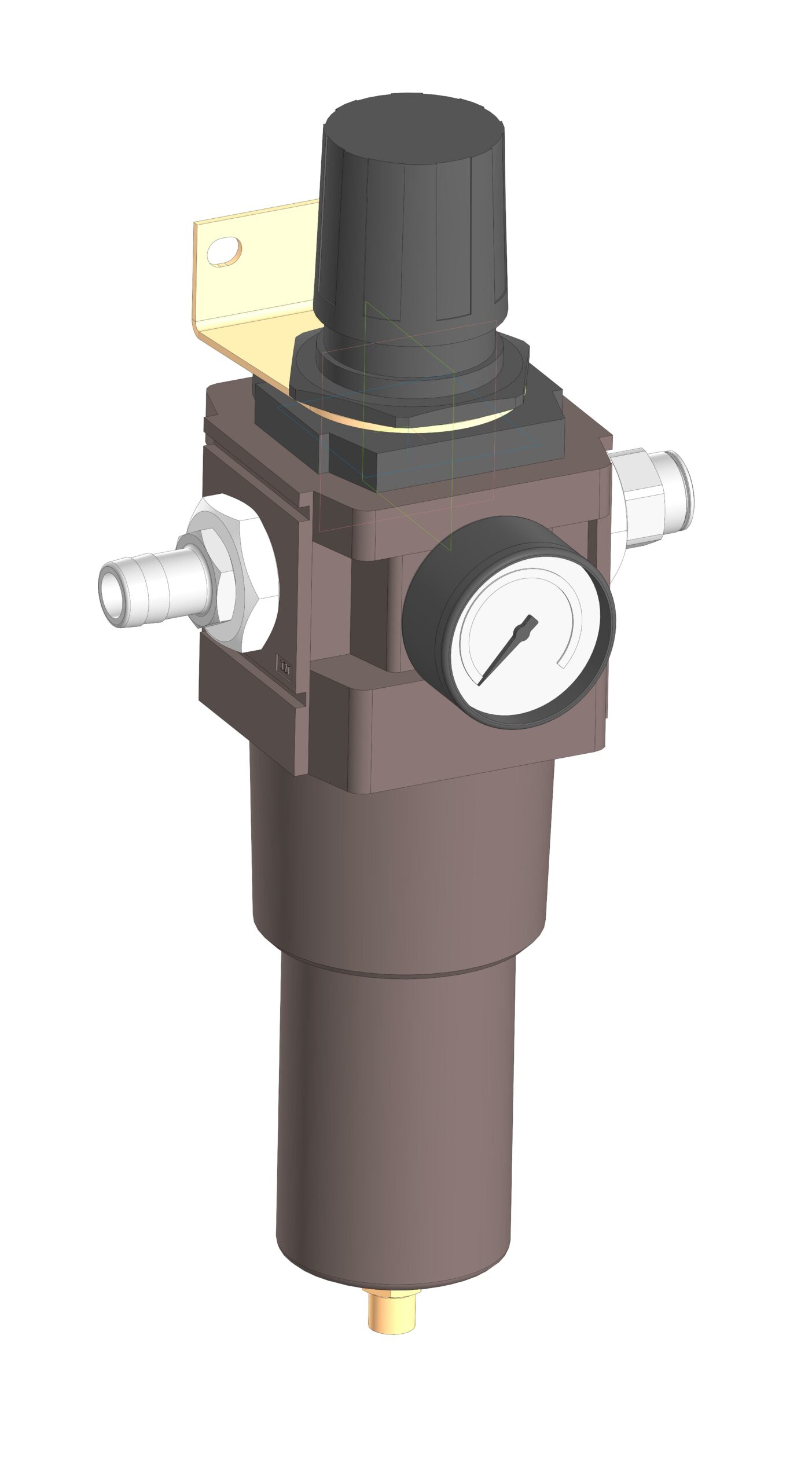

Фильтр регулятор AW5000-10 G1, с деталировкой.
Масштаб - 1:1.
8 деталей.
Твердотельное моделирование.
Дополнительно: Вх. ниппель для шланга Ду 18мм; переходник с 1" на 1/2", выходной ниппель - цанга под полиамидную трубку D=16/d=12мм с переходником 1"-1/2".
Размеры - с физической модели.
Манометр и цанга - в Step214, всё остальное в Компас v21.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- 3D модель фильтра регулятора AW5000-10 G1
3D модель фильтра регулятора AW5000-10 G1
0
1
96
3
0
40
Сообщить о проблеме
Автор
Denikss79
Дата
22.02.2023
Язык
Русский
Состав
3D сборка, 8 деталей.
Софт
КОМПАС-3D V21
Как открыть?
Отзывов пока нет
Содержимое архива
-
Фильтр регулятор AW5000-10 G1
-
Заглушка 1_4.m3d
-
Фитинг PC 16-04 1_2.m3d
-
Манометр P=12; D=50.m3d
-
Кронштейн.m3d
-
Фильтр регулятор AW5000-10 G1.a3d
-
Фитинг Переходной 1-1_2.m3d
-
Ниппель входной.m3d
-
Блок подготовки.m3d
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
