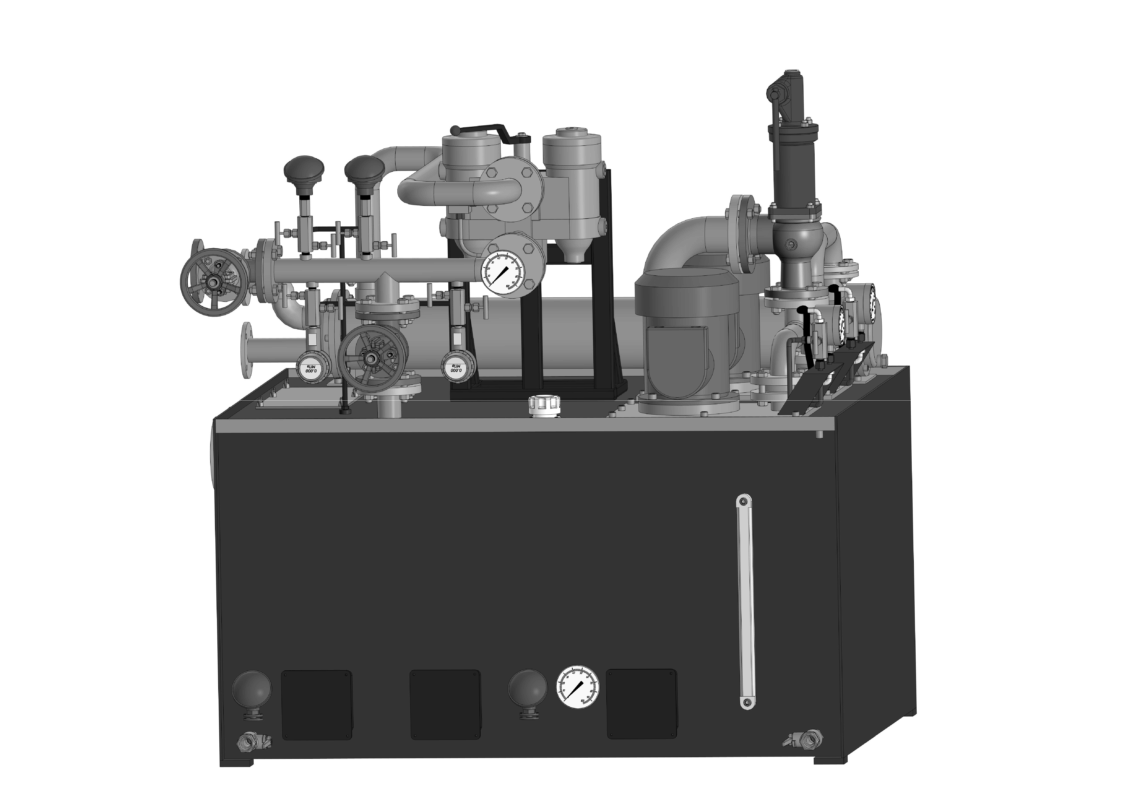

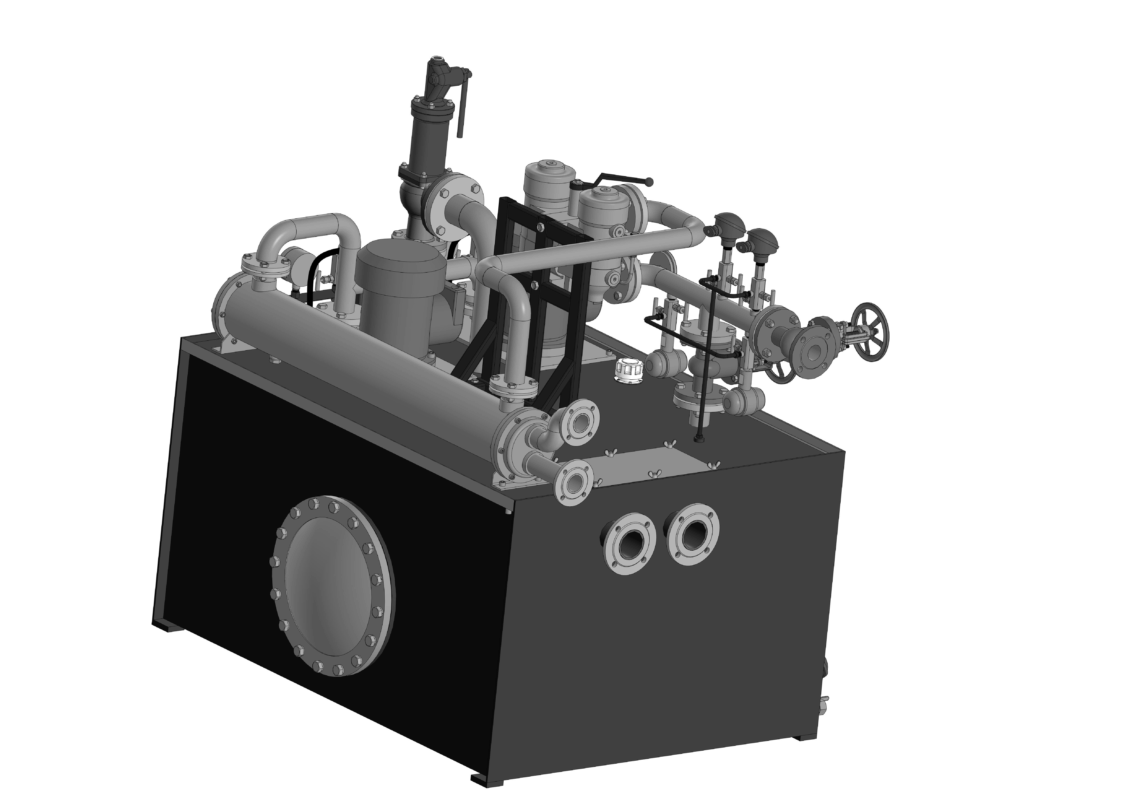

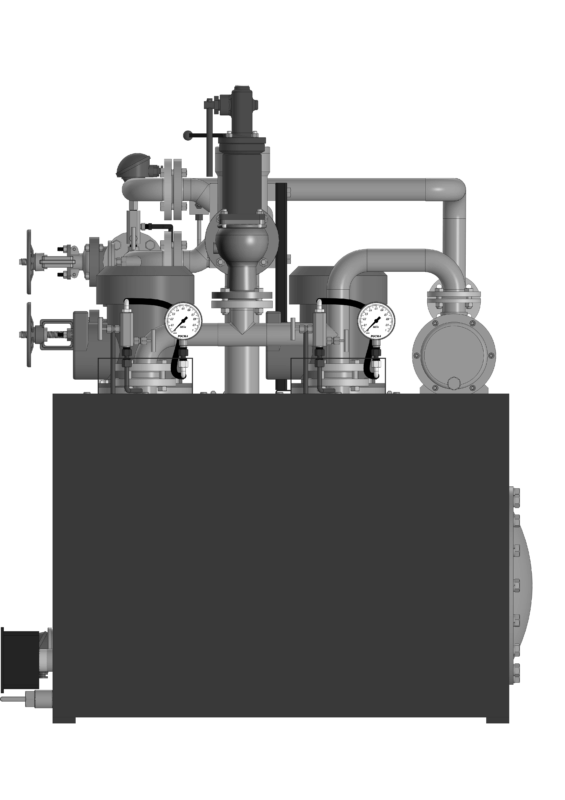

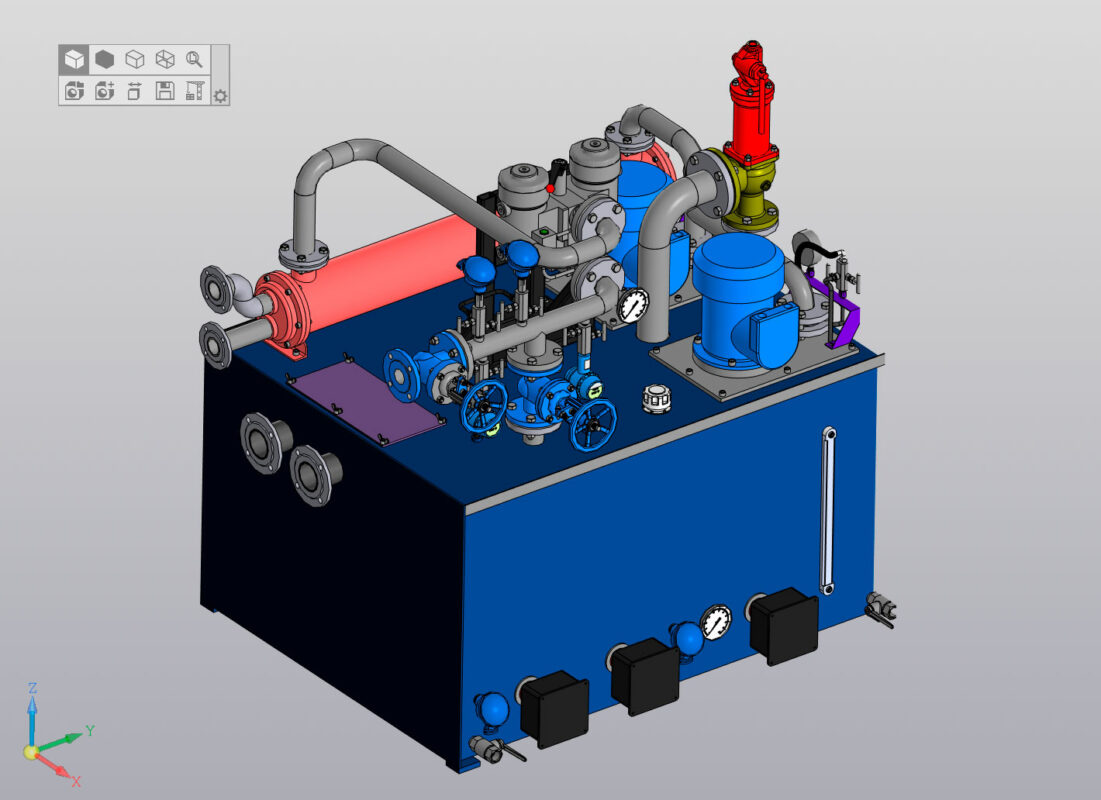

3D Модель маслостанции МН-130

140

500

Маслостанция к компрессору уплотнительного газа ЦГБЖ-3 ЗГБЖ. Предназначена для подачи (подогретого/охлаждённого) масла для стабильной смазки узлов потребителя.

3D Модели Маслостанция МН-130 Смазка

Автор

Руслан Соха

Дата

29.04.2025

Язык

Русский

Состав

3D Сборка

Софт

КОМПАС-3D 21 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Электродвигатель
- АИР100S2(4,0-3000)Ф.m3d
- АИР132(11-3000)ФЛ.m3d
- ВАЛ НАСОСА.m3d
- Крышка под насос.m3d
- Фланец крепления электродвигателя.m3d
- Электродвигатель _ 4ВР100L4.m3d
Фильтр
- Корпус фильтра левый.m3d
- Корпус фильтра правый.m3d
- Корпус фильтра.m3d
- Кронштейн фильтра.a3d
- Крышка фильтра.m3d
- Пробка _ 1.m3d
- Пробка _ 34.m3d
- Ручка фильтра.m3d
- Фильтр _ Средняя часть.m3d
- Фильтр напорный сдвоенный _ RFLD WHC 331DAL24D1.X-L24.a3d
ТЭН 1,1 кВт HM1100380
- Корпус Тэн 1,1 НМ1100380.m3d
- НМ 1100_Звезда.jpg
- НМ 1100_Звезда.pdf
- Сборка ТЭН НМ1100380.a3d
- 3dfindit-Misumi-MAHP1-0202408141613067464802410e898ce
  - MAHP1.m3d
  - MAHP1.stp
  - readme-and-terms-of-use-3d-cad-models.txt
ТЭН
- Крышка ТЭНа.m3d
- ТЭН керамеческий сухой.m3d
- ТЭН СБОРКА.a3d
- Фланец комутационный.m3d
- Фланец приварной.m3d
Трубопроводы
- Напор от теплообменника.a3d
- Линия от охлодителя к фильтру.a3d
- Патрубок напорный к крану.m3d
- Сливной трубопровод с монометра.m3d
- Труба _ DN 80 L=170.m3d
- Труба _ DN 50 L=153.43.m3d
- Труба _ DN 80 L=352.m3d
- Труба _ DN50 L=157.57.m3d
- Труба _ DN50 L=202.5.m3d
- Труба _ DN50 L=44.m3d
- Труба _ DN50 L=50.m3d
- Труба _ DN50 L=94.m3d
- Трубопровод 1.a3d
- Трубопровод 55.a3d
- Трубопровод 9.a3d
- Трубопровод _ Слив кранов напорной линии.m3d
- Трубопровод всас №1.a3d
- Трубопровод напор насос 1.a3d
- Трубопровод напор насос 2.a3d
- Трубопровод напорный к маслоохлодителю.a3d
- Трубопровод напорный к фильтру.a3d
- Трубопровод напорный от охлодителя.a3d
- Трубопровод напорный от фильтра.a3d
- Трубопровод насос №1 Всас.a3d
- Трубопровод сливной с клапана.a3d
- Шланг к манометру.m3d
- Штуцер 20х1,5 внутренний 90гр.m3d
- Штуцер наружний М20Х1,5 90гр.m3d
Теплообменник
- Вставка 50 _ L=50.m3d
- Крышка задяя.m3d
- Крышка теплообменика с отводами.a3d
- Крышка теплообменника с отводами.m3d
- Переход 50_L200.m3d
- Переход 50_L50.m3d
- Переход с фланцем 50.m3d
- Теплообменник _ MS 172 7 P6.a3d
- Теплообменник _ Корпус MS172 7 P6.m3d
- Теплообменник _ Кронштейн крепления MS 172 7 Р6.m3d
- Теплообменник _ Крышка задняя MS 172 7 P6.m3d
- Теплообменник _ Крышка передняя с отводами MS 172 7 P6.m3d
- Теплообменник _ Пробка.m3d
- Теплообменник _ Сегмент охлаждающий MS 172 7 P6.m3d
- Труба теплообменника.m3d
СППК5С 50-16 нж
- Клапан СППКР4Р-50-40
  - Detal'_(fn-10).m3d
  - Detal'_(fn-11).m3d
  - Detal'_(fn-12).m3d
  - Detal'_(fn-17).m3d
  - Detal'_(fn-18).m3d
  - Detal'_(fn-19).m3d
  - Detal'_(fn-21).m3d
  - Detal'_(fn-22).m3d
  - Detal'_(fn-23).m3d
  - Detal'_(fn-24).m3d
  - Detal'_(fn-25).m3d
  - Detal'_(fn-26).m3d
  - Detal'_(fn-27).m3d
  - Detal'_(fn-28).m3d
  - Detal'_(fn-29).m3d
  - Detal'_(fn-7).m3d
  - Detal'_(fn-8).m3d
  - Detal'_(fn-9).m3d
  - Grundbuksa_(fn-13).m3d
  - KPP4R 50-40_(fn-1).stp
  - Kulachok_(fn-6).m3d
  - Nabivka sal'nika_(fn-5).m3d
  - Ryichag_(fn-4).m3d
  - Sborka_(fn-16).a3d
  - Sborka_(fn-2).a3d
  - Sborka_(fn-20).a3d
  - SHplint 3,2x20.4 GOST 397-79_(fn-3).m3d
  - Valik_(fn-15).m3d
  - Vtulka_(fn-14).m3d
  - СППК5С 50-16 нж.a3d
Компоненты
- Model Entities.m3d
- Биметаллический термометр _ ТБ100Т100.m3d
- Вварное соединение под датчик температуры.m3d
- Датчик давления _ Метран 150-TG.m3d
- Датчик температуры _ Метран 2700.m3d
- Датчик температуры _ МТП-01.Т2.В1.J6.L050.С1.m3d
- Кран _ БКН 2.m3d
- Кран шаровый- 1 дюйм.m3d
- Кронштейн крепления манометра.m3d
- Манометр _ ТМ-521Б.m3d
- НАСОС.m3d
- Отвод 1 дюйм.m3d
- Отвод _ S2.m3d
- Отвод.m3d
- Проставка _ М20х1,5.m3d
- Сапун_TR-2 OMT.m3d
- Указатель уровня масла YWZ-50-T-M12.m3d
- Фонарь насоса.m3d
- НАСОС
  - Напорный фланец насоса.m3d
  - Обратнй клапан _ DN65.m3d
  - Пружина.m3d
  - Сборка обрптный клапан.a3d
  - Фланец насоса на всас.m3d
- Задвижка DN50
  - Винт буксы.m3d
  - Втулка штока.m3d
  - Гайка.m3d
  - Задвижка _ DN50.a3d
  - Задвижка _ Букса.m3d
  - Задвижка _ ШТОК.m3d
  - Задвижка верхняя часть.m3d
  - Клапан задвижки.m3d
  - Корпус задвижки _ DN50.m3d
  - Шпонка.m3d
  - Штурвал.m3d
Клапан
- Обратный клапан _ DN 50 .a3d
- Обратный клапан _ ДУ-50 Ру-16 корпус.m3d
- Обратный клапан _ лепесток.m3d
БАК
- Бак _ Лист верхний.m3d
- Бак _ Лист задний.m3d
- Бак _ Лист левый.m3d
- Бак _ Лист нижний.m3d
- Бак _ Лист передний.m3d
- Бак _ Лист правый.m3d
- Бак _ Рамка верхней крышки.a3d
- Бак _ Сборка.a3d
- Бак_Ножка.m3d
- Крышка.m3d
- Угорок _ 35х35х4 L=1550.m3d
Маслостанция МН-130.a3d
