3D модель Маслостанция

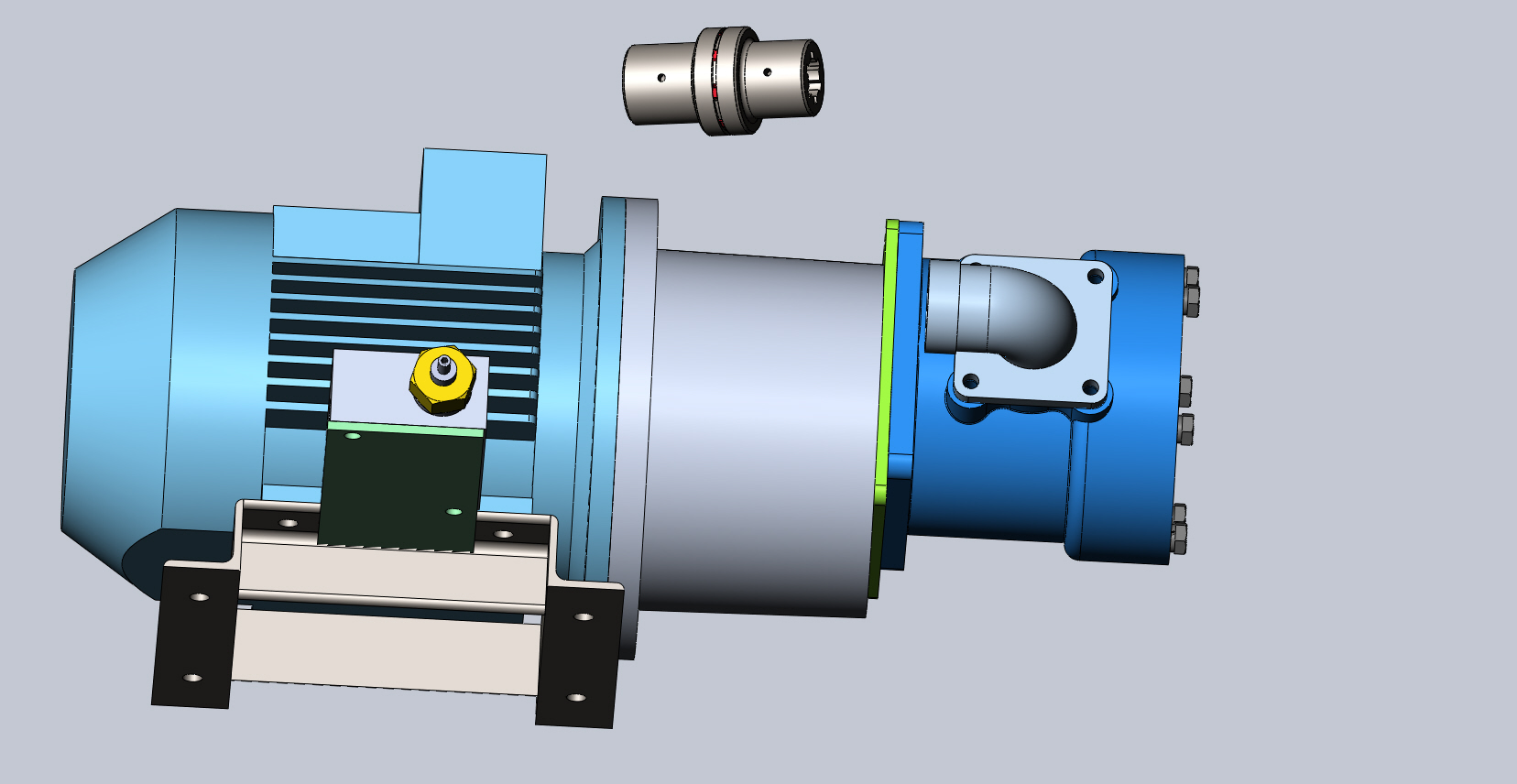

Маслостанція виготовляється з: електродвигуна АІР112, 7,5кВт, 3000 об/хв.,
Насос НШ 100 (виробництво м. Вінниця) - Габаритний розмір.
Муфта HRC-70 з резиновим дефлектором,
Колокол кріплення насоса НШ100 до двигуна (стандартний виріб), Виливається з алюмінія
Патрубки входа та вихода речовини з насоса
Корпус клапана тиску, Керований запобіжний клапан тиску SUD6A-V4.
Характеристики маслостанції - згідно характеристик насоса.

3D Модели SUD6A-V4. Гидростанция Маслостанция Насос НШ-100
