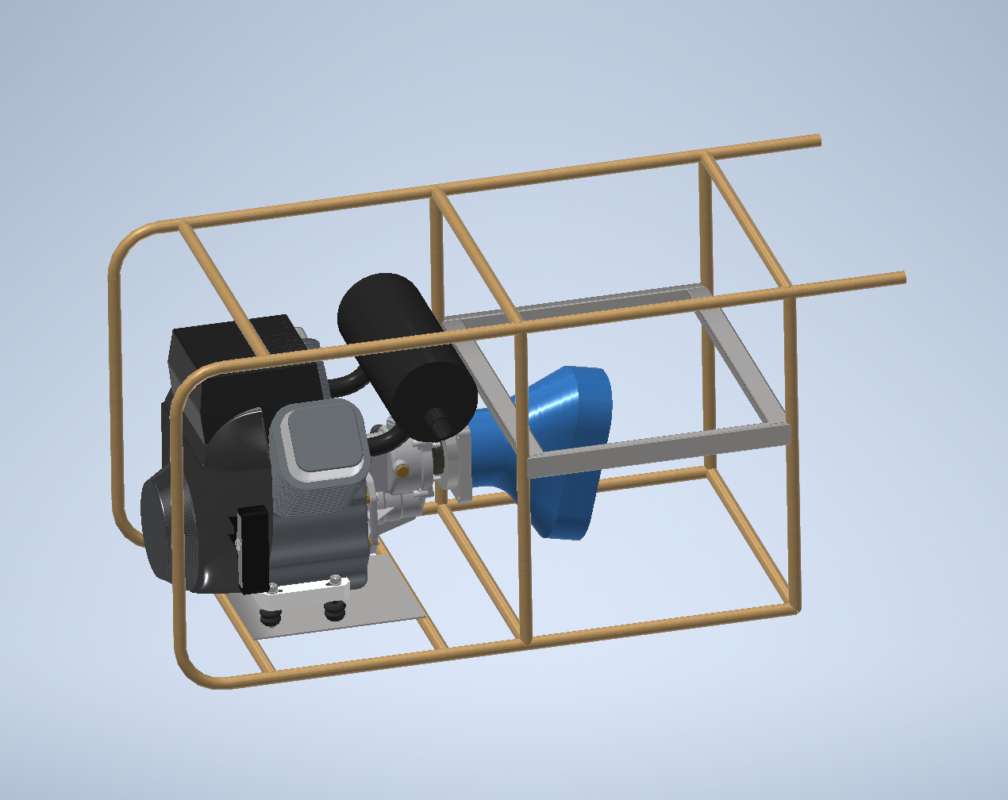

Маслостанция гидростанция на базе ДВС Lifan LF2V78F-2A с гидронасосом переменного объема серии 313 PSM-гидравлик. Рабочая концепция для сборки гидроагрегата, который может применятся для различных силовых узлов. Для простоты конструкции в сборку не включены таки элементы, как гидробак, приборы и разводка, которые можно легко разработать самостоятельно. Акцент в данной модели сделан на габариты и соединение с гидронасосом переменного объема серии 313.
