Анализ и расчет схемы гидравлического принципиального привода брикетировочного пресса

Харьковский компьютерно-технологический колледж Национального технического института "ХПИ"
Специальность Производство гидравлических и пневматических средств автоматизации
Курсовой проект по дисциплине "Монтаж,наладка и ТО приводов машин"
На тему : Анализ и расчет схемы гидравлического принципиального привода брикетировочного пресса
Харьков 2024

В проекте я из стандартных гидромашин выбрал гидравлическую аппаратуру и насос – то, что были выбраны стандартные гидроаппаратура и насос существенно уменьшит затраты на ремонт и техническое обслуживание гидропривода, ведь все элементы унифицированы и могут быть легко изменены, если в этом возникнет потребность. Также я выполнил расчеты основных параметров разрабатываемого устройства – предохранительного клапана, а также некоторые расчеты гидросистемы. Выбрал материал и вид обработки для деталей гидроцилиндра, максимально отвечающих требованиям по изготовлению насоса. Выбрал масло для гидросистемы.

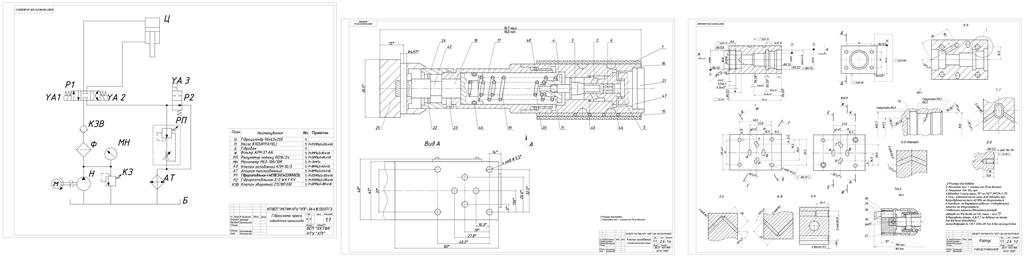

Графическая часть курсового проекта содержит принципиальную гидравлическую схему привода пресса, сборочный чертеж и деталирование предохранительного клапана.
Содержание: Записка,гидросхема,сборочный чертеж,деталировка,спецификация
Исходные данные: G-30кН;P-5 МПа ;L-250мм; t- 7c ; d/D-0.7
Обьект разработки- клапан предохранительный
ТХ объекта: Диаметр условного прохода: Dу = 16 мм;
Номинальный расход: Q = 80 л/мин.;
Номинальное давление: Р = 32 МПа;

ЗМІСТ

Вступ……………………………………………………………………………...6
1 Опис схеми гідравлічної принципової..........................................................................8
2 Орієнтовний розрахунок і обґрунтування елементів схеми гідравлічної принципової ........................................................................................................................10
2.1 Вибір робочої рідини...................................................................................................12
2.2 Вибір насосу і контрольно-регулюючої апаратури...............................................14
2.3 Розрахунок втрат тиску на трасі насос-гідродвигун-бак......................................21
3 Опис конструкції, принцип дії та призначення пристрою, що розробляється....33
3.1 Розрахунок основних параметрів пристрою, що розробляється........................35
3.2 Обґрунтування вибору матеріалу, термічної обробки, точності і величини шорсткості...........................................................................................................................42
4 Технічна діагностика гідросистеми.............................................................................44
Список джерел інформації..................................................................................50
