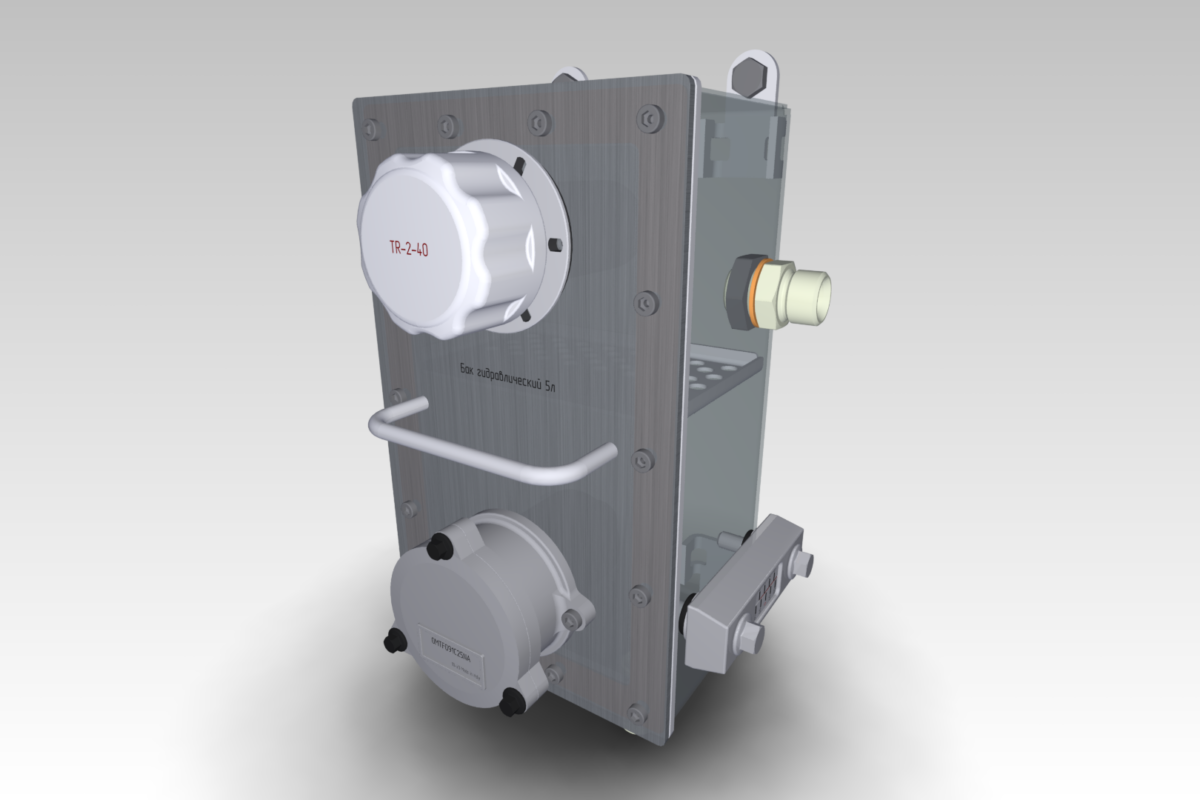

Бак гидравлический в сборе с маслоуказателем, фильтром, заливной горловиной и присоединительными адаптерами. 3D модель выполнена с полным построением. Корпус выполнен из листового металла. При изготовлении из алюминия масса 3,2 кг. Объем бака 5 литров.
