Бак гидравлический 65л

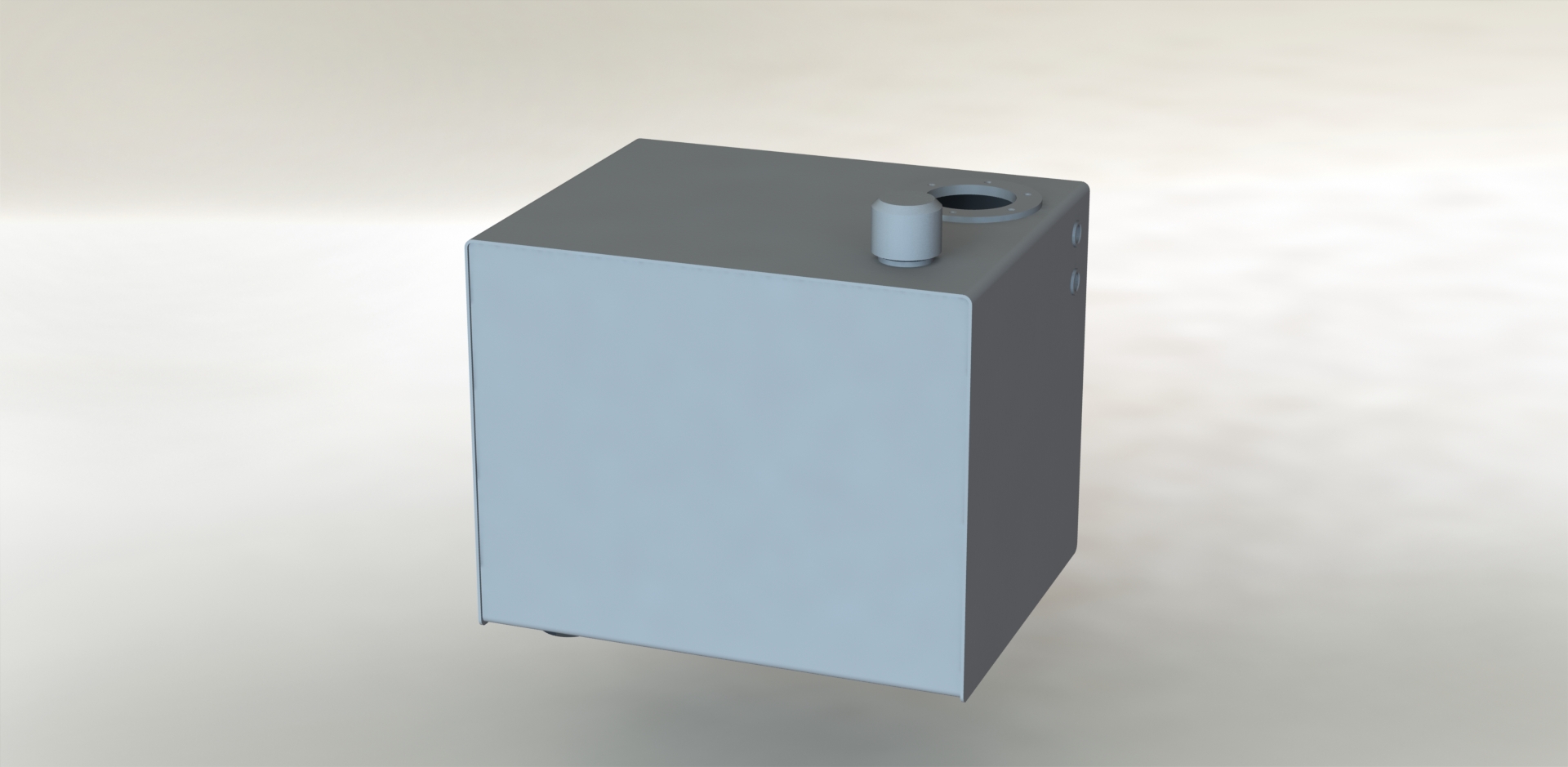

Бак гидравлический. Объём примерно 65л, легко изменяется под нужный объём и конфигурацию. 3D модель (сборка, детали). Фланец под сливной фильтр Sofima RFA 210 (в модели отсутствует, pdf прилагается). Контроль уровня с помощью глазков 1/2 (в модели отсутствуют, pdf прилагается).

Состав: 3D сборка

Софт: SolidWorks 2014

Файлы:
Бак/
Бак/Горловина.SLDPRT
Бак/datasheet_75044.pdf
Бак/Патрубок.SLDPRT
Бак/Пробка.SLDPRT
Бак/Бак.JPG
Бак/Втулка.SLDPRT
Бак/Гнездо.SLDPRT
Бак/Прокладка.SLDPRT
Бак/Флонец.SLDPRT
Бак/Крышка.SLDPRT
Бак/Перегородка центральная.SLDPRT
Бак/Бак. 1.JPG
Бак/Бак.SLDASM
Бак/Верх.SLDPRT
Бак/RFA 210.pdf
Бак/Перегородка.SLDPRT
Бак/Низ.SLDPRT
Бак/Фланец.SLDPRT
