Четырехконтурный пневматический защитный клапан пневматической тормозной системы ПАЗ.

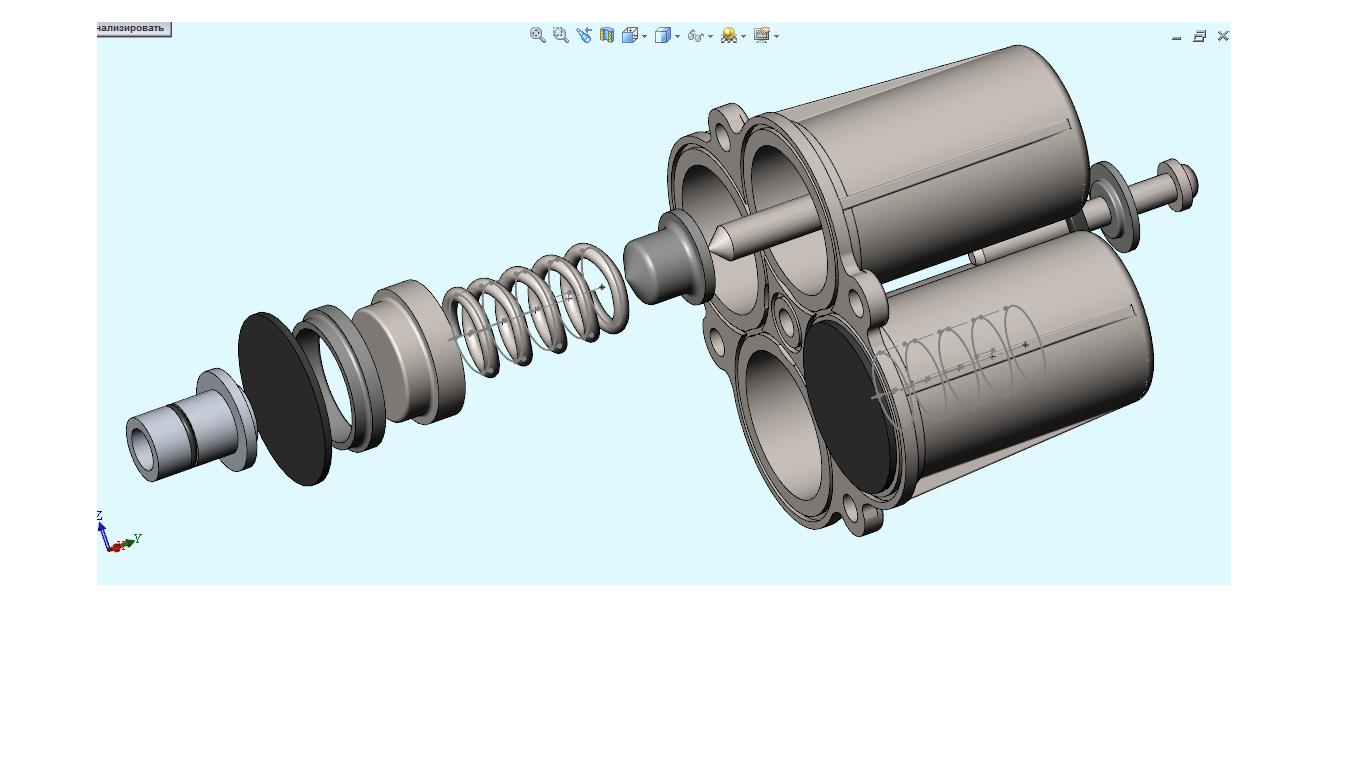

В рамках магистерской дипломной работы для одного из разделов было проведено трехмерное моделирование четырех контурного защитного клапана пневматической тормозной системы автобуса ПАЗ. Моделирование было проведено для снятия ряда показателей и размеров, для осуществления визуализации процесса работы клапана.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Гидравлика и пневматика -
- Четырехконтурный пневматический защитный клапан
Четырехконтурный пневматический защитный клапан
0
205
1159
0
0
150
Сообщить о проблеме
Автор
Сергей Семенов
Дата
03.08.2015
Язык
Русский
Состав
3D Сборка
Софт
SolidWorks 2009
Как открыть?
Отзывов пока нет
Содержимое архива
-
basic body.SLDPRT
-
basic body2.SLDPRT
-
check valve head.SLDPRT
-
check valve spring.SLDPRT
-
cover.SLDPRT
-
diaphragm.SLDPRT
-
diaphragm plate.SLDPRT
-
exhaust nutring.SLDPRT
-
o-ring.SLDPRT
-
overflow valve plate.SLDPRT
-
overflow valve set screw.SLDPRT
-
overflow valve spring.SLDPRT
-
ring.SLDPRT
-
self tapping screw.SLDPRT
-
spring plate.SLDPRT
-
valve cover.SLDPRT
-
valve insert.SLDPRT
-
valve`s ring.SLDPRT
-
Сборка2_2.SLDASM
