Диверторы IF 4 используются для изменения направления движения потока рабочей жидкости.
Модель габаритная, выполнена одной деталью в САПР Solidworks.

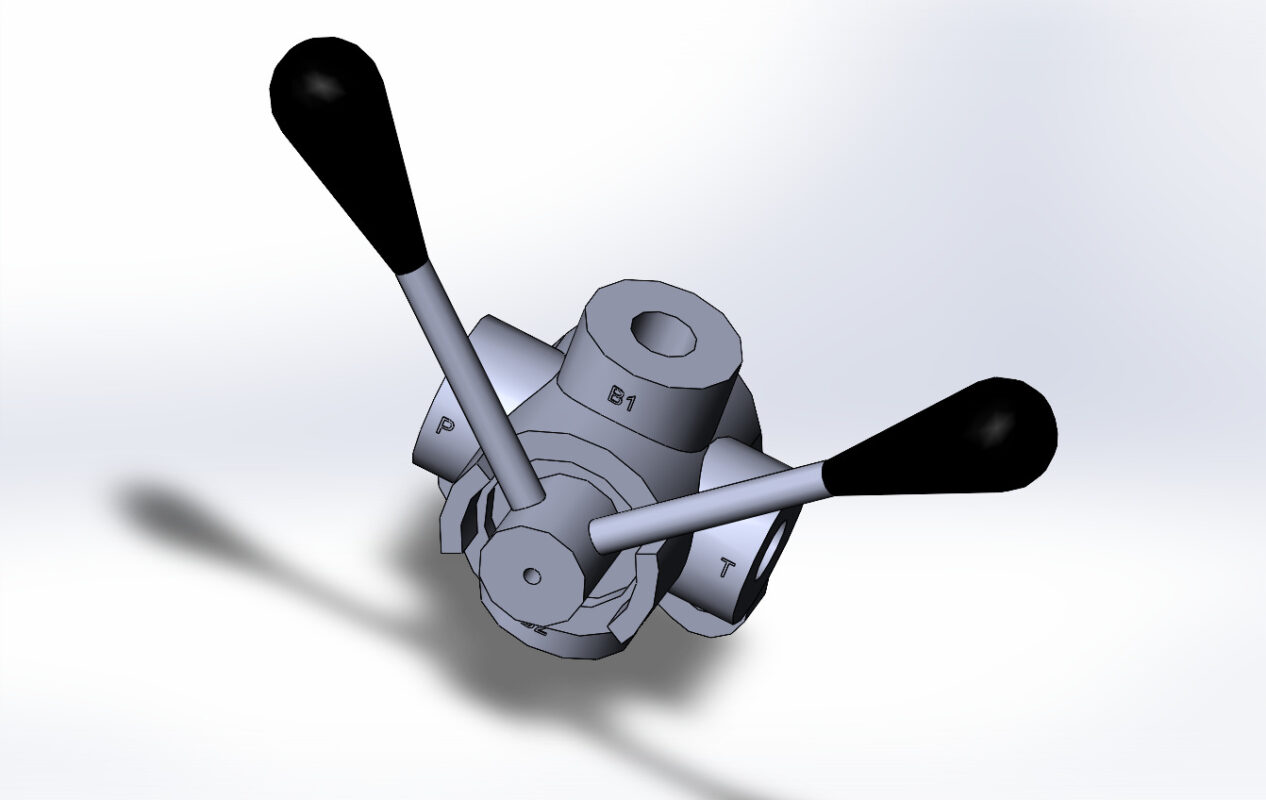

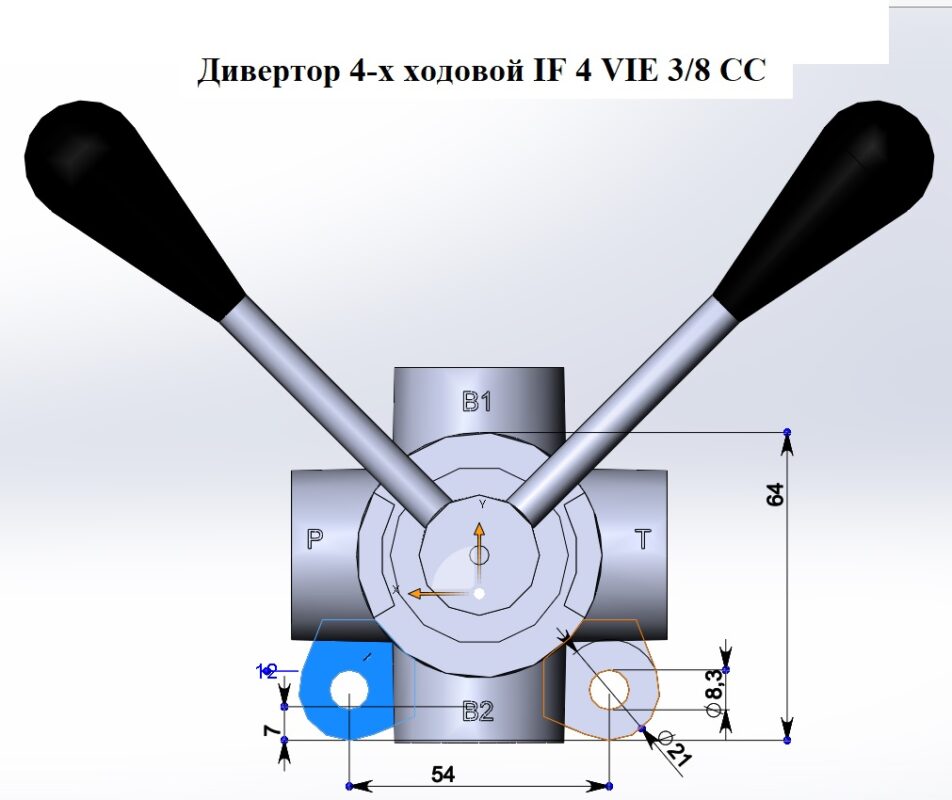

На превью видно 2 рукоятки - их можно поочерёдно отключать при необходимости показать на чертеже или в сборке положение рукоятки при управлении той или иной магистралью.
