Домкрат путевой гидравлический пдр-8

423

200

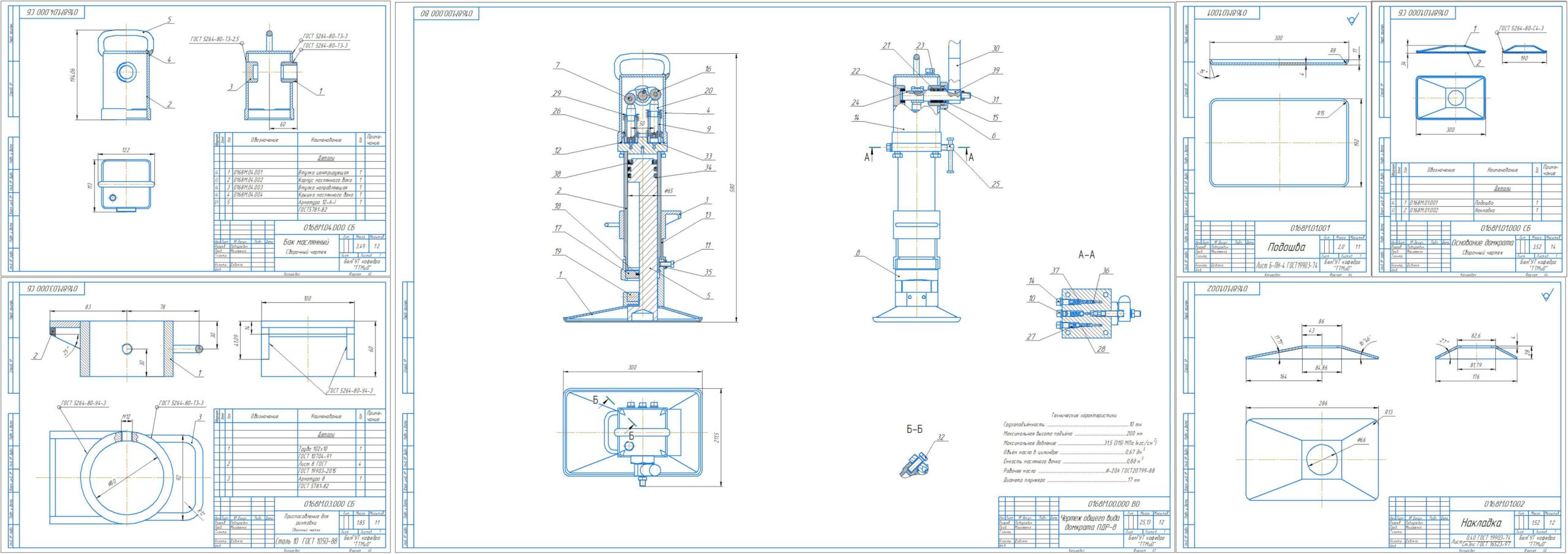

Чертеж Домкрат путевой гидравлический пдр-8

Предназначен для подъема и рихтовки рельсошпальной решетки в ходе работ по ремонту и текущему содержанию железнодорожного пути.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГИДРАВЛИЧЕСКОГО ПУТЕВОГО ДОМКРАТА ПДР-8
Грузоподъемность 10 т
Максимальная высота подъема 200 мм
Рабочее масло И-20А
Максимальное усилие на рукоятке 210(21) Н(кгс)

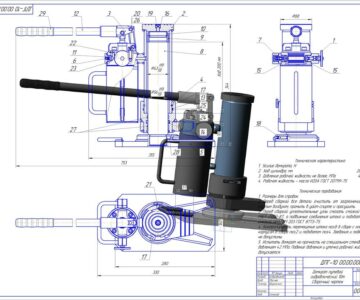

Q=10т гидравлический Домкрат ПДР-8 путевой чертежи

Автор

Макс Павлусевич

Дата

21.10.2021

Язык

Русский

Состав

Вид общий(ВО), Сборочные чертежи основных узлов, Деталировка, спецификации

Софт

КОМПАС-3D 16.1 Как открыть?

Содержимое архива

деталировка
- Ось _ 0168М.00.021.cdw
- Кольцо _ 0168М.008.cdw
- Заглушка предохранительная клапана _ 0168М.00.006.cdw
- Рукоять _ 0168М.00.027.cdw
- Корпус плунжера _ 0168М.005.cdw
- Фасонная плита _ 0168М.00.009.cdw
- Гайка _ 0168М.002.cdw
- Пружина плунжера _ 0168М.00.023.cdw
- Пружина предохранительного клапана _ 0168М.00.024.cdw
- пдф
  - Заглушка предохранительная клапана _ 0168М.00.006.pdf
  - Кольцо _ 0168М.008.pdf
  - Вентиль спускной _ 0168М.00.022.pdf
  - Гайка _ 0168М.002.pdf
  - Кольцо упорное _ 0168М.012.pdf
  - Проставка вала _ 0168М.00.019.pdf
  - Фасонная плита _ 0168М.00.009.pdf
  - Втулка коромысла _ 0168М.00.013.pdf
  - Рукоять _ 0168М.00.027.pdf
  - Пружина предохранительного клапана _ 0168М.00.024.pdf
  - Пружина _ 0168М.00.025.pdf
  - Проставка _ 0168М.00.018.pdf
  - Сегмент верхний _ 0168М.014.pdf
  - Сегмент нижний _ 0168М.016.pdf
  - Сальник _ 0168М.015.pdf
  - Пружина плунжера _ 0168М.00.023.pdf
  - Основание _ 0168М.pdf
  - Вал втулки коромысла _ 0168М.00.003.pdf
  - Ось _ 0168М.00.021.pdf
  - Плунжер _ 0168М.00.017.pdf
  - Сапун _ 0168М.00.020.pdf
  - стопор_0168М.00.007.pdf
  - Упор нижний _ 0168М.00.004.pdf
  - Тарелка пружина _ 0168М.00.026.pdf
  - Корпус плунжера _ 0168М.005.pdf
  - Винт нагнетательного клапана _ 0168М.00.010.pdf
  - Винт предохранительного клапана _ 0168М.025.pdf
- Винт предохранительного клапана _ 0168М.025.cdw
- Втулка коромысла _ 0168М.00.013.cdw
- Плунжер _ 0168М.00.017.cdw
- Сапун _ 0168М.00.020.cdw
- Кольцо упорное _ 0168М.012.cdw
- Сальник _ 0168М.015.cdw
- Упор нижний _ 0168М.00.004.cdw
- Вентиль спускной _ 0168М.00.022.cdw
- Вал втулки коромысла _ 0168М.00.003.cdw
- Винт нагнетательного клапана _ 0168М.00.010.cdw
- Сегмент нижний _ 0168М.016.cdw
- стопор_0168М.00.007.cdw
- Проставка _ 0168М.00.018.cdw
- Проставка вала _ 0168М.00.019.cdw
- Пружина _ 0168М.00.025.cdw
- Основание _ 0168М.00.001.cdw
- Тарелка пружина _ 0168М.00.026.cdw
- Сегмент верхний _ 0168М.014.cdw
сборочные чертежи
- сб
  - накладка_0168М.01.002.cdw
  - пдф
    - Подошва _ 0168М.01.001.pdf
    - накладка_0168М.01.002.pdf
    - Основание домкрата _ 0168М.01.000 СБ.pdf
  - Основание домкрата _ 0168М.01.000 СБ.cdw
  - Подошва _ 0168М.01.001.cdw
- СБ 4
  - Втулка направляющая _ 0168М.04.003.cdw
  - Крышка маслянного бака _ 0168М.04.004.cdw
  - Бак маслянный _ 0168М.04.000 СБ.cdw
  - пдф
    - Втулка направляющая _ 0168М.04.003.pdf
    - Крышка маслянного бака _ 0168М.04.004.pdf
    - Бак маслянный _ 0168М.04.000 СБ.pdf
    - Корпус маслянного бака _ 0168М.04.002.pdf
    - Втулка центрирующая _ 0168М,04,001.pdf
  - Корпус маслянного бака _ 0168М.04.002.cdw
  - Втулка центрирующая _ 0168М.04.001.cdw
- СБ 3
  - Приспособление для рихтовки _ 0168М.03.000.cdw
  - пдф
    - Приспособление для рихтовки _ 0168М.03.000.pdf
- сб 2
  - Коробка клапанная _ 0168М.02.001.cdw
  - База домкрата _ 0168М.02.00 СБ.cdw
  - пдф
    - Цилиндр _ 0168М.02.002.pdf
    - База домкрата _ 0168М.02.00 СБ.pdf
    - Коробка клапанная _ 0168М.02.001.pdf
  - Цилиндр _ 0168М.02.002.cdw
Спецификация ВО.spw
ВО.cdw
