ДПГ-10 Домкрат путевой гидравлический 10т

Домкрат путевой ДПГ-10 предназначен для подъема и рихтовки железнодорожного пути, стрелочных переводов при балластировке, а также для работы по реконструкции и ремонту ж/д путей.

Максимальная грузоподъемность на нижней подъемной лапе, т 10
Максимальное усилие рихтовки, тс 8
Давление рабочей жидкости, кг/см² 400
Усилие на рукоятке, кгс, не более 20
Ход поршня (величина подъема), мм 200

Состав: Сборочный чертёж (СБ+СП), Деталировка, 3D-модель (СБ и детали)

Софт: КОМПАС-3D 16.1.7

Сайт: www

Файлы:

Каталог
Машиностроение и механика
Гидравлика и пневматика
ДПГ-10 Домкрат путевой гидравлический 10т

ДПГ-10 00.00.005 Ручка.cdw

ДПГ-10 00.00.002 Опора.cdw

ДПГ-10 03.00.000 СБ Подхват/

ДПГ-10 03.00.000 СБ Подхват/ДПГ-10 03.00.000 СБ Подхват.cdw

ДПГ-10 03.00.000 СБ Подхват/ДПГ-10 03.00.000 Подхват СПЕЦ.spw

ДПГ-10 02.00.000 СБ Насос/

ДПГ-10 02.00.000 СБ Насос/ДПГ-10 02.00.001 Корпус.cdw

ДПГ-10 02.00.000 СБ Насос/ДПГ-10 02.00.008 Кольцо защитное.cdw

ДПГ-10 02.00.000 СБ Насос/ДПГ-10 02.00.002 Букса.cdw

ДПГ-10 02.00.000 СБ Насос/ДПГ-10 02.00.007 Штуцер.cdw

ДПГ-10 02.00.000 СБ Насос/ДПГ-10 02.00.003 Рычаг.cdw

ДПГ-10 02.00.000 СБ Насос/ДПГ-10 02.00.011 Кольцо медное.cdw

ДПГ-10 02.00.000 СБ Насос/ДПГ-10 02.00.006 Штуцер.cdw

ДПГ-10 02.00.000 СБ Насос/ДПГ-10 02.00.000 Насос СПЕЦ.spw

ДПГ-10 02.00.000 СБ Насос/ДПГ-10 02.00.009 Кольцо защитное.cdw

ДПГ-10 02.00.000 СБ Насос/ДПГ-10 02.00.005 Шатун.cdw

ДПГ-10 02.00.000 СБ Насос/ДПГ-10 02.00.010 Кольцо защитное.cdw

ДПГ-10 02.00.000 СБ Насос/ДПГ-10 02.00.004 Шток.cdw

ДПГ-10 02.00.000 СБ Насос/ДПГ-10 02.00.000 СБ Насос.cdw

ДПГ-10 00.00.009 Кольцо медное.cdw

ДПГ-10 00.00.004 Крышка.cdw

ДПГ-10 00.00.008 Кольцо медное.cdw

ДПГ-10 00.00.001 Шток.cdw

ДПГ-10 00.00.006 Кольцо защитное.cdw

ДПГ-10 01.00.000 СБ Корпус в сборе/

ДПГ-10 01.00.000 СБ Корпус в сборе/ДПГ-10 01.00.000 Корпус в сборе СПЕЦ.spw

ДПГ-10 01.00.000 СБ Корпус в сборе/ДПГ-10 01.00.004 Дно.cdw

ДПГ-10 01.00.000 СБ Корпус в сборе/ДПГ-10 01.00.000 СБ Корпус в сборе.cdw

ДПГ-10 01.00.000 СБ Корпус в сборе/ДПГ-10 01.00.001 Корпус.cdw

ДПГ-10 01.00.000 СБ Корпус в сборе/ДПГ-10 01.01.000 СБ Цилиндр в сборе/

ДПГ-10 01.00.000 СБ Корпус в сборе/ДПГ-10 01.01.000 СБ Цилиндр в сборе/ДПГ-10 01.01.000 Цилиндр в сборе СПЕЦ.spw

ДПГ-10 01.00.000 СБ Корпус в сборе/ДПГ-10 01.01.000 СБ Цилиндр в сборе/ДПГ-10 01.01.002 Дно.cdw

ДПГ-10 01.00.000 СБ Корпус в сборе/ДПГ-10 01.01.000 СБ Цилиндр в сборе/ДПГ-10 01.01.000 СБ Цилиендр в сборе.cdw

ДПГ-10 01.00.000 СБ Корпус в сборе/ДПГ-10 01.01.000 СБ Цилиндр в сборе/ДПГ-10 01.01.003 Бонка.cdw

ДПГ-10 01.00.000 СБ Корпус в сборе/ДПГ-10 01.01.000 СБ Цилиндр в сборе/ДПГ-10 01.01.001 Цилиндр.cdw

ДПГ-10 01.00.000 СБ Корпус в сборе/ДПГ-10 01.00.003 Труба.cdw

ДПГ-10 01.00.000 СБ Корпус в сборе/ДПГ-10 01.00.002 Бонка.cdw

ДПГ-10 01.00.000 СБ Корпус в сборе/ДПГ-10 01.00.005 Ручка.cdw

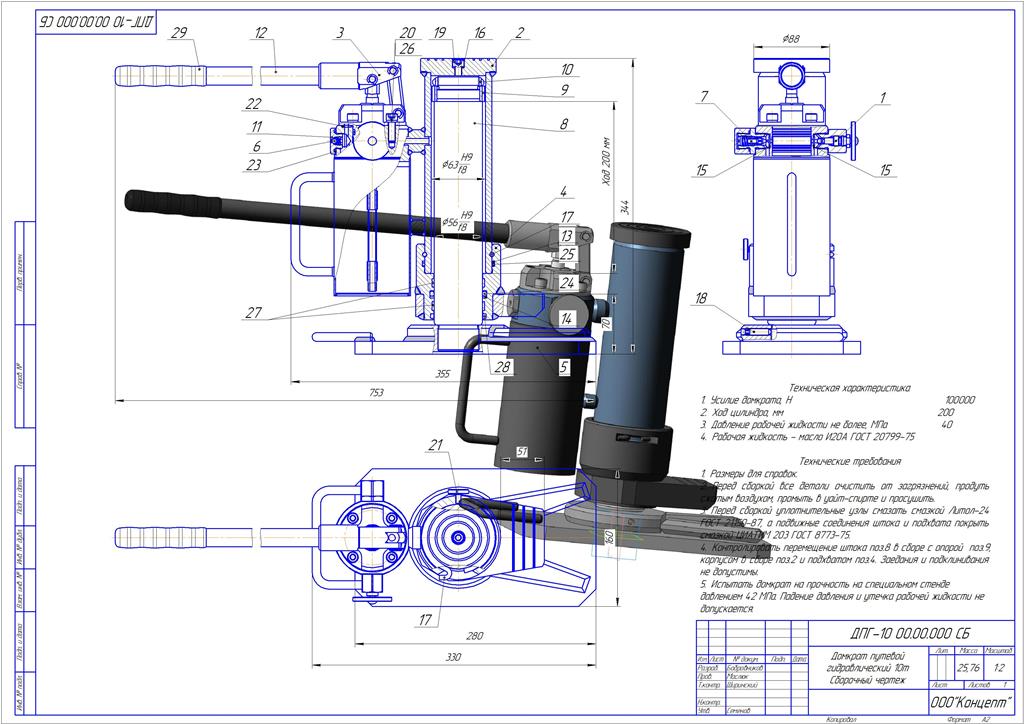

ДПГ-10 00.00.000 СБ Домкрат путевой гидравлический 10т.cdw

ДПГ-10 04.00.000 СБ Опора/

ДПГ-10 04.00.000 СБ Опора/ДПГ-10 04.00.004 Ручка.cdw

ДПГ-10 04.00.000 СБ Опора/ДПГ-10 04.00.003 Планка.cdw

ДПГ-10 04.00.000 СБ Опора/ДПГ-10 04.00.000 СБ Опора.cdw

ДПГ-10 04.00.000 СБ Опора/ДПГ-10 04.00.000 Опора СПЕЦ.spw

ДПГ-10 04.00.000 СБ Опора/ДПГ-10 04.00.002 Плита.cdw

ДПГ-10 04.00.000 СБ Опора/ДПГ-10 04.00.001 Втулка.cdw

ДПГ-10 00.00.003 Гайка.cdw

Модели/

Модели/медное кольцо.m3d

Модели/Домкрат с Насосом.a3d

Модели/Домкрат Д10/

Модели/Домкрат Д10/Опорное кольцо Штока.m3d

Модели/Домкрат Д10/Гайка.m3d

Модели/Домкрат Д10/Цилиндр.m3d

Модели/Домкрат Д10/втулка2.m3d

Модели/Домкрат Д10/Шток.m3d

Модели/Домкрат Д10/Плита.m3d

Модели/Домкрат Д10/Масло.m3d

Модели/Домкрат Д10/Букса.m3d

Модели/Домкрат Д10/Кольцо опорное2.m3d

Модели/Домкрат Д10/Чистильщик.m3d

Модели/Домкрат Д10/Дно бака.m3d

Модели/Домкрат Д10/Плита вырез.m3d

Модели/Домкрат Д10/втулка.m3d

Модели/Домкрат Д10/Кольцо стопорное.m3d

Модели/Домкрат Д10/Подхват.a3d

Модели/Домкрат Д10/Кольцо защитное Штока.m3d

Модели/Домкрат Д10/Подхват в сборе деталь для расчета.m3d

Модели/Домкрат Д10/Кольцо опорное.m3d

Модели/Домкрат Д10/Штуцер1.m3d

Модели/Домкрат Д10/Цилиндр.a3d

Модели/Домкрат Д10/Кольцо защитное Цилиндра.m3d

Модели/Домкрат Д10/Подхват.m3d

Модели/Домкрат Д10/Труба.m3d

Модели/Домкрат Д10/Корпус клапана.m3d

Модели/Домкрат Д10/Домкрат ДПГ10.a3d

Модели/Домкрат Д10/ДПГ-10 01.01.004 Ручка.m3d

Модели/Домкрат Д10/Корпус.a3d

Модели/Домкрат Д10/Дно.m3d

Модели/Домкрат Д10/Опорное кольцо Поршня.m3d

Модели/Ручка резиновая.m3d

Модели/Насос/

Модели/Насос/Корпус насоса (новый).m3d

Модели/Насос/медное кольцо.m3d

Модели/Насос/Шатун.m3d

Модели/Насос/Кольцо защитное Буксы насоса.m3d

Модели/Насос/Шток.m3d

Модели/Насос/Букса.m3d

Модели/Насос/Насос1.a3d

Модели/Насос/НМ63.1,5.02.003 _ Рычаг.m3d

Модели/Насос/Насос.a3d

Модели/Насос/Штуцер.m3d

Модели/Насос/Корпус насоса-1.m3d

Модели/Насос/Крышка.m3d

Модели/Насос/Кольцо защитное плунжера насоса.m3d

Модели/Насос/Кольцо защитное насоса.m3d

Модели/Насос/Корпус насоса.m3d

Модели/Ручка.m3d

Модели/Крышка в сборе/

Модели/Крышка в сборе/Крышка в сборе.a3d

Модели/Крышка в сборе/Крышка.m3d

Модели/медное кольцо Болта.m3d

Модели/Опора Сварная/

Модели/Опора Сварная/Гайка.m3d

Модели/Опора Сварная/Ребро прямое2.m3d

Модели/Опора Сварная/Опора сварная2.a3d

Модели/Опора Сварная/Ребро.m3d

Модели/Опора Сварная/Ручка.m3d

Модели/Опора Сварная/Опора.m3d

Модели/Опора Сварная/Ребро прямое.m3d

Модели/Опора Сварная/Деталь.m3d

Модели/Опора Сварная/Опора сварная.a3d

Модели/Опора Сварная/Опора1.m3d

Модели/Thumbs.db

КП4 000 СБ Клапан предохранительный/

КП4 000 СБ Клапан предохранительный/КП4 001 Корпус.cdw

КП4 000 СБ Клапан предохранительный/Модели/

КП4 000 СБ Клапан предохранительный/Модели/Винт.m3d

КП4 000 СБ Клапан предохранительный/Модели/Плунжер.m3d

КП4 000 СБ Клапан предохранительный/Модели/Клапан предохранительный.a3d

КП4 000 СБ Клапан предохранительный/Модели/Заглушка1.m3d

КП4 000 СБ Клапан предохранительный/Модели/Корпус клапана.m3d

КП4 000 СБ Клапан предохранительный/Модели/Пружина сжатия.m3d

КП4 000 СБ Клапан предохранительный/КП4 003 Винт прижимной.cdw

КП4 000 СБ Клапан предохранительный/КП4 000 СБ Клапан предохранительный.cdw

КП4 000 СБ Клапан предохранительный/КП4 005 Пружина.cdw

КП4 000 СБ Клапан предохранительный/КП4 002 Плунжер.cdw

КП4 000 СБ Клапан предохранительный/КП4 004 Заглушка.cdw

ДПГ-10 00.00.007 Кольцо защитное.cdw

ВП4 00.000 СБ Вентиль перепускной/

ВП4 00.000 СБ Вентиль перепускной/ВП4 00.001 Корпус.cdw

ВП4 00.000 СБ Вентиль перепускной/ВП4 00.000 СБ Вентиль перепускной.cdw

ВП4 00.000 СБ Вентиль перепускной/Модели/

ВП4 00.000 СБ Вентиль перепускной/Модели/Ограничитель.m3d

ВП4 00.000 СБ Вентиль перепускной/Модели/Вентиль.m3d

ВП4 00.000 СБ Вентиль перепускной/Модели/Корпус Вентиля 1.m3d

ВП4 00.000 СБ Вентиль перепускной/Модели/Шток в сборе.a3d

ВП4 00.000 СБ Вентиль перепускной/Модели/Шарик.m3d

ВП4 00.000 СБ Вентиль перепускной/Модели/Толкатель.m3d

ВП4 00.000 СБ Вентиль перепускной/Модели/Корпус вентиля.m3d

ВП4 00.000 СБ Вентиль перепускной/Модели/Вентель.a3d

ВП4 00.000 СБ Вентиль перепускной/ВП4 01.000 СБ Шток/

ВП4 00.000 СБ Вентиль перепускной/ВП4 01.000 СБ Шток/ВП4 01.000 СБ Шток.cdw

ВП4 00.000 СБ Вентиль перепускной/ВП4 01.000 СБ Шток/ВП4 01.002 Ограничитель.cdw

ВП4 00.000 СБ Вентиль перепускной/ВП4 01.000 СБ Шток/ВП4 01.003 Вентиль.cdw

ВП4 00.000 СБ Вентиль перепускной/ВП4 01.000 СБ Шток/ВП4 01.001 Толкатель.cdw

КО4 000 СБ Клапан обратный/

КО4 000 СБ Клапан обратный/КО4 002 Пружина.cdw

КО4 000 СБ Клапан обратный/КО4 001 Корпус.cdw

КО4 000 СБ Клапан обратный/Модели/

КО4 000 СБ Клапан обратный/Модели/Клапан.a3d

КО4 000 СБ Клапан обратный/Модели/Корпус.m3d

КО4 000 СБ Клапан обратный/Модели/Шарик.m3d

КО4 000 СБ Клапан обратный/Модели/Пружина сжатия.m3d

КО4 000 СБ Клапан обратный/КО4 000 СБ Клапан обратный.cdw

ДПГ-10 00.00.000 Домкрат путевой гидравлический 10т СПЕЦ.spw
