Фильтр газоотделитель

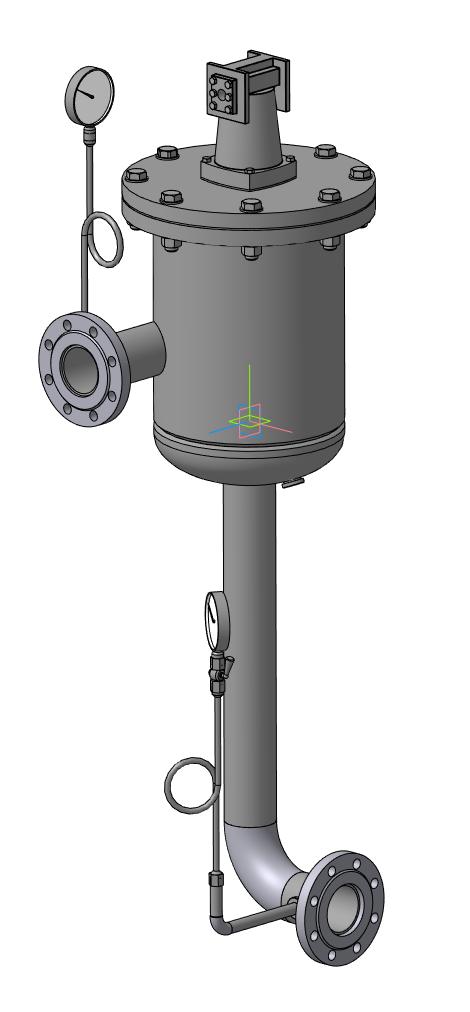

Фильтр газоотделитель, находится в работе и зарекомендовал себя с хорошей стороны. Фильтрующий элемент наборный из полутампоковой сетки. Модель 1:1 как и в производстве.

Состав: 3D сборка Язык документа

Софт: КОМПАС-3D 17

Файлы:
Фильтрующий элемент/
Фильтрующий элемент/2. Крышка.m3d
Фильтрующий элемент/4. Диск.m3d
Фильтрующий элемент/1. Ручка.m3d
Фильтрующий элемент/3. Шпилька.m3d
Фильтрующий элемент/6. Плита.m3d
4. Прокладка.m3d
СБ фильтрующий элемент.a3d
СБ Корпус.a3d
6. Танкер.m3d
2. Пробка.m3d
Д. Корпус/
Д. Корпус/9. Стойка.m3d
Д. Корпус/3. Планка.m3d
Д. Корпус/6. Кольцо.m3d
Д. Корпус/5. Гильза.m3d
Д. Корпус/11. Днище Ду 50.m3d
Д. Корпус/7. Проставка вертикальная Ду 50.m3d
Д. Корпус/2. Цилиндр.m3d
Д. Корпус/Нога фильтра.a3d
Д. Корпус/12. Проставка горизонтальная Ду 50.m3d
Д. Корпус/8. Пята.m3d
Д. Корпус/11. Днище.m3d
Д. Корпус/2. Цилиндр Ду 50.m3d
Д. Корпус/4. Патрубок впускной.m3d
Д. Корпус/7. Проставка вертикальная.m3d
Д. Корпус/4. Патрубок впускной Ду 50.m3d
Д. Корпус/1. Фланец.m3d
Д. Корпус/12. Проставка горизонтальная.m3d
КиП/
КиП/Патрубок длинный.m3d
КиП/Патрубок короткий.m3d
КиП/1. Угольник(2).a3d
КиП/3. Кран трехходовой.m3d
КиП/4. Манометр.m3d
КиП/Ребро.m3d
КиП/2. Импульсная трубка.m3d
КиП/Узел манометра.a3d
КиП/1. Угольник(2).m3d
КиП/Узел манометра 1.a3d
КиП/1. Угольник.m3d
СБ Корпус Ду 50.a3d
3. Прокладка.m3d
ФГУ.a3d
1. Крышка под газоотделитель.m3d
5. Шпилька.m3d
